Memahami Voltan TNB: Standard, Jenis Implikasi

Listrik.my – Ketika berbicara tentang sistem bekalan elektrik di Malaysia, istilah “voltan TNB” sering kali muncul sebagai rujukan penting.

Istilah ini merujuk secara khusus kepada jenis tahap tegangan elektrik yang dibekalkan oleh Tenaga Nasional Berhad (TNB) kepada pengguna domestik, komersial, industri di seluruh negara.

Namun, tahukah anda bahawa voltan bukan sekadar angka pada meter elektrik? Ia mempunyai kaitan langsung dengan keselamatan, kecekapan, kestabilan sistem tenaga yang digunakan setiap hari.

Memahami voltan TNB sangat penting kerana ia bukan sahaja membantu pengguna mengenal pasti jenis sambungan yang sesuai dengan keperluan, tetapi juga menjelaskan mengapa sesetengah peralatan mungkin mengalami kerosakan atau tidak berfungsi seperti sepatutnya.

Dengan menguasai maklumat ini, pengguna boleh membuat keputusan lebih bijak berkaitan pembelian alat pelindung voltan, pemasangan sambungan elektrik baharu, serta memahami hak tanggungjawab mereka sebagai pengguna tenaga.

Definisi Standard Voltan TNB yang Digunakan di Malaysia

Sebagai sebahagian daripada penyesuaian terhadap amalan antara bangsa, Malaysia telah memperkenalkan piawaian baru voltan bekalan elektrik bermula 1 Januari 2008.

Berdasarkan maklumat dari Suruhanjaya Tenaga, voltan nominal bekalan elektrik telah ditetapkan kepada:

230 volt (V) untuk sistem satu fasa
400 volt (V) untuk sistem tiga fasa
50 Hertz (Hz) dengan toleransi ±1% untuk frekuensi

Julat toleransi untuk voltan rendah yang dibenarkan ialah +10%–6%, bermakna bekalan elektrik masih dianggap normal walaupun nilai voltan berada dalam lingkungan 216 V hingga 253 V untuk pengguna satu fasa.

Penetapan ini menggantikan standard lama 240/415 V dengan toleransi ±5%–10%, yang tidak lagi sesuai dengan keperluan sistem tenaga moden.

Perubahan ini tidak sekadar bersifat teknikal. Ia juga bertujuan menyelaraskan kualiti bekalan elektrik dengan standard antara bangsa, sekali gus memudahkan integrasi sistem serta memastikan kecekapan penghantaran tenaga yang lebih tinggi.

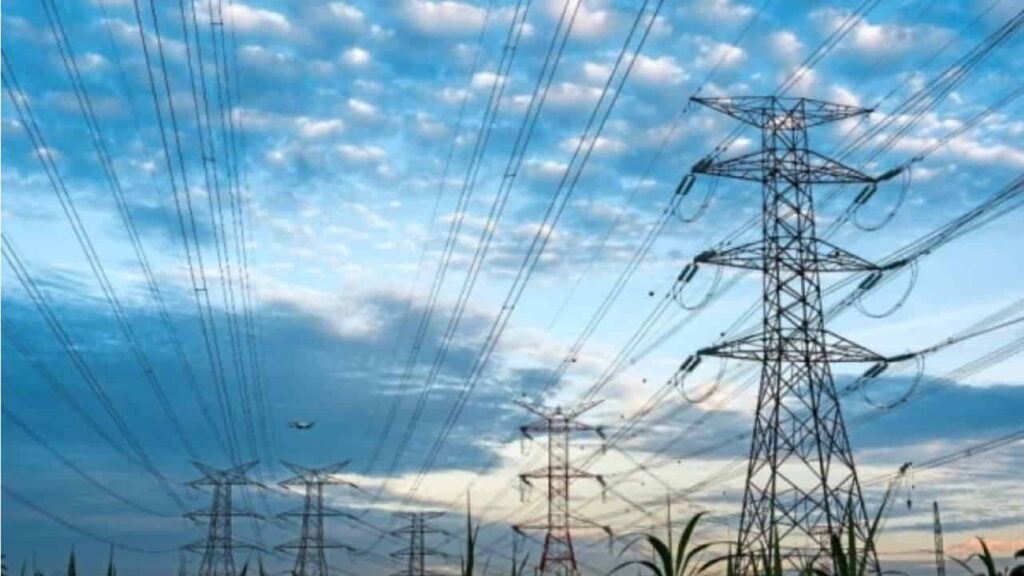

Jenis-Jenis Voltan TNB Berdasarkan Kategori Bekalan

Sistem bekalan tenaga elektrik yang digunakan oleh TNB dibahagikan kepada beberapa kategori berdasarkan tahap voltan.

Kategori ini berfungsi untuk membezakan antara jenis pengguna, kapasiti penggunaan, keperluan teknikal sambungan.

Setiap kategori mempunyai peranan tersendiri dalam struktur grid nasional.

Pemahaman yang jelas tentang klasifikasi ini dapat membantu pengguna memilih jenis sambungan yang sesuai memahami keperluan pemasangan yang ditetapkan oleh TNB.

Voltan Rendah (Low Voltage – LV)

Voltan rendah merujuk kepada sistem bekalan elektrik dengan voltan tidak melebihi 1,000 volt (1 kV).

Kategori ini digunakan secara meluas dalam:

Kediaman (rumah teres, pangsapuri, kondominium)
Perniagaan kecil (kedai, restoran, bengkel)
Bangunan komersial berskala kecil

Bekalan elektrik bagi pengguna ini biasanya dalam bentuk satu fasa (230 V) atau tiga fasa (400 V), bergantung kepada keperluan kapasiti beban.

Voltan Sederhana (Medium Voltage – MV)

Kategori ini meliputi voltan seperti:

11 kV
22 kV
33 kV

Ia digunakan oleh pengguna yang mempunyai keperluan tenaga lebih besar seperti:

Kilang berskala sederhana
Kompleks komersial tinggi
Institusi pendidikan atau kesihatan berskala besar

Penggunaan voltan sederhana membolehkan penghantaran tenaga yang lebih efisien dengan kehilangan kuasa yang lebih rendah berbanding voltan rendah.

Voltan Tinggi Ekstra Tinggi (High Voltage – HV / Extra High Voltage – EHV)

Untuk sistem grid nasional dan industri berat, voltan yang digunakan termasuk:

132 kV
275 kV
500 kV

Kategori ini disediakan khas untuk:

Loji jana kuasa
Industri mega seperti petrokimia atau logam berat
Sistem interkoneksi antara wilayah

Bekalan pada tahap ini dikendalikan dengan ketat oleh TNB kerana risiko keselamatan keperluan teknikal yang sangat tinggi.

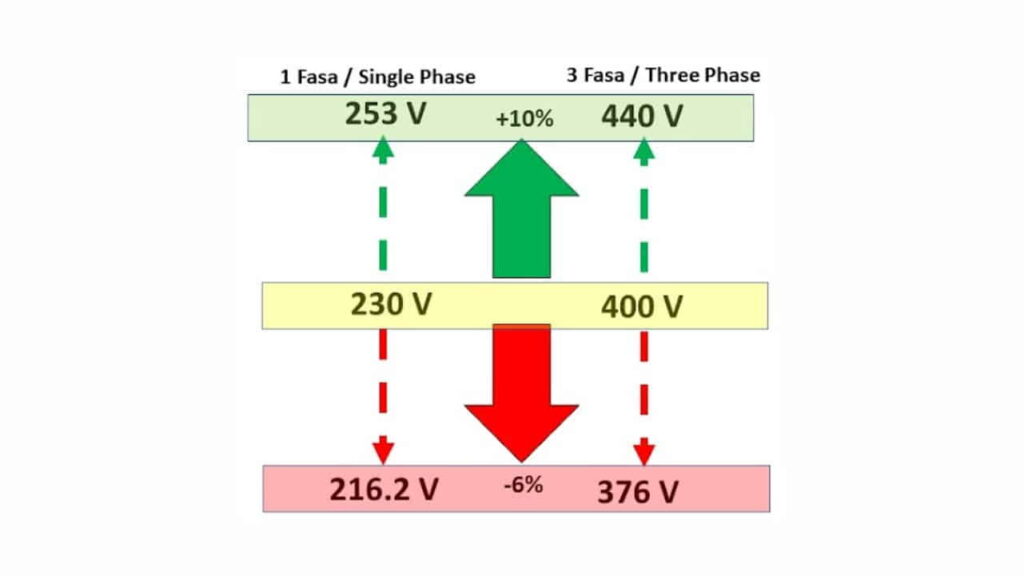

Julat Toleransi Voltan Mengikut Kategori

Julat toleransi voltan menentukan sejauh mana variasi voltan boleh diterima sebelum dianggap sebagai gangguan. Variasi ini penting kerana ia memberi kesan kepada kecekapan keselamatan peralatan elektrik.

Menurut Electrical Education Malaysia, julat toleransi adalah seperti berikut:

Voltan Rendah (230 V / 400 V): +10% / –6%
Voltan Sederhana: ±5%
Voltan Tinggi / Ekstra Tinggi: Boleh mencecah ±10% bergantung pada lokasi dan jenis sambungan

Contohnya, jika anda memiliki peralatan rumah yang hanya mampu menampung hingga 240 V, pendedahan jangka panjang kepada 253 V boleh menyebabkan kerosakan.

Demikian juga, voltan di bawah 216 V boleh menyebabkan kelambatan atau kegagalan berfungsi.

Itulah sebabnya mengapa pemantauan voltan sangat digalakkan, terutamanya bagi pengguna industri yang mengendalikan peralatan sensitif atau kompleks.

Implikasi Voltan TNB Terhadap Pengguna Industri

Perbezaan tahap voltan bukan sahaja mempengaruhi jenis sambungan, tetapi turut memberi kesan terhadap struktur kos perancangan infrastruktur.

Menurut dokumen rasmi TNB, sambungan voltan rendah hanya sesuai untuk beban maksimum 500 kVA.

Bagi pengguna yang memerlukan lebih daripada itu, sambungan perlu dibuat pada tahap voltan sederhana atau tinggi,ini melibatkan proses rundingan serta kajian teknikal mendalam.

Beberapa kesan langsung terhadap pengguna termasuk:

Kenaikan kos pemasangan awal, terutama untuk sambungan voltan sederhana yang memerlukan pencawang mini atau alat pelindung khas.
Keharusan penyelenggaraan sistem dalaman, termasuk pemasangan circuit breaker sistem pengawasan voltan.
Kepatuhan terhadap piawaian teknikal TNB, bagi memastikan kestabilan keselamatan sistem bekalan.

Dalam konteks rumah tangga pula, voltan yang tidak stabil boleh menyebabkan:

Kerusakan alat elektronik sensitif seperti komputer, mesin basuh atau peti sejuk.
Penurunan prestasi peralatan seperti lampu yang malap atau penghawa dingin yang tidak sejuk seperti biasa.

Maka, pengguna digalakkan memasang voltage stabilizer atau uninterruptible power supply (UPS) untuk melindungi peralatan mereka daripada fluktuasi voltan.

Memahami Isu Kualiti Kuasa: Voltage SagSARFI

Satu lagi aspek penting dalam sistem voltan TNB ialah kualiti kuasa. Selain memastikan voltan berada dalam julat yang stabil, TNB Suruhanjaya Tenaga juga memantau gangguan seperti voltage sag penurunan mendadak voltan dalam tempoh yang sangat singkat.

Menurut Suruhanjaya Tenaga, kualiti kuasa diukur menggunakan indeks SARFI (System Average RMS Variation Frequency Index).

SARFI mengukur kekerapan berlakunya gangguan seperti sag yang melebihi ambang tertentu (contohnya, 80% atau 90% daripada voltan nominal).

Gangguan ini sangat merugikan, terutamanya bagi:

Industri pengeluaran yang menggunakan mesin automatik
Data center yang memerlukan bekalan kuasa stabil sepanjang masa
Sektor kesihatan yang mengendalikan peralatan hayat

Pemasangan sistem UPS, generator sandaran,voltage dip relays boleh menjadi langkah mitigasi bagi pelanggan yang mengalami nilai SARFI yang tinggi.

Soalan Lazim Pengguna: Mengapa Voltan Saya Tak Tepat 230v?

Pertanyaan ini sering timbul dalam kalangan pengguna: mengapa alat pengukur menunjukkan bacaan seperti 216 V atau 248 V sedangkan bekalan sepatutnya 230 V?

Jawapannya terletak pada julat toleransi yang dibenarkan. Selagi bacaan masih dalam lingkungan +10% hingga –6%, voltan tersebut masih dikira stabil memenuhi standard MS IEC 60038:2006.

Ini bermakna bacaan yang sedikit lebih tinggi atau rendah bukanlah petanda kerosakan sebaliknya menunjukkan variasi semula jadi dalam sistem bekalan.

Namun, sekiranya bacaan voltan konsisten berada di luar julat tersebut, pengguna disarankan untuk:

Menghubungi TNB melalui saluran rasmi
Memasang alat pemantau voltan seperti data logger
Memeriksa sistem pendawaian dalaman dengan bantuan juruelektrik bertauliah

Langkah ini penting bukan sahaja untuk memastikan keselamatan peralatan, tetapi juga untuk mengekalkan jangka hayat penggunaan elektrik di rumah atau premis.

Panduan dan Tips Praktikal untuk Pengguna Elektrik

Bagi memastikan sistem elektrik berjalan lancar bebas daripada gangguan, berikut beberapa langkah praktikal yang boleh diambil oleh pengguna:

Kenal pasti jenis sambungan anda – Ketahui sama ada anda menggunakan satu fasa atau tiga fasa,tentukan keperluan sebenar berdasarkan beban peralatan.
Gunakan alat pelindung voltan – Peralatan seperti surge protector voltage stabilizer boleh melindungi barangan elektrik daripada fluktuasi voltan secara tiba-tiba.
Pantau prestasi voltan – Gunakan voltmeter mudah alih atau sistem pemantauan automatik untuk mengenal pasti isu lebih awal.
Buat aduan jika perlu – Jika bacaan voltan kerap berada di luar julat normal, laporkan kepada TNB melalui saluran sokongan pelanggan rasmi.

Langkah-langkah ini bukan sahaja membantu mengekalkan keselamatan sistem elektrik, malah turut mengelakkan kerugian akibat kerosakan peralatan yang tidak dilindungi.

Pertanyaan yang Kerap Ditanya Tentang Voltan TNB

Bagi anda yang baru memahami tentang voltan TNB atau sedang merancang sambungan elektrik baharu, mungkin ada beberapa persoalan yang masih belum terjawab.

Berikut adalah beberapa soalan lazim yang sering ditanyakan pengguna berkaitan dengan topik ini, dijawab secara ringkas jelas untuk membantu anda mendapatkan pemahaman lebih menyeluruh.

Kenapa voltan di rumah saya tidak tepat 230V walaupun itu standard TNB?

Nilai 230V ialah voltan nominal, bukan angka tetap.
TNB membenarkan julat voltan antara 216V hingga 253V sebagai normal.
Bacaan sedikit lebih rendah atau tinggi masih dianggap dalam julat yang boleh diterima.

Apa beza antara sambungan satu fasa dan tiga fasa?

Satu fasa sesuai untuk beban ringan seperti rumah biasa.
Tiga fasa digunakan untuk beban lebih tinggi seperti bangunan komersial atau peralatan industri.
Tiga fasa menawarkan bekalan kuasa yang lebih stabil dan efisien.

Bilakah saya perlu sambungan voltan sederhana?

Jika beban melebihi 500 kVA atau premis memerlukan kuasa besar.
Biasanya digunakan oleh kilang, pusat beli-belah, bangunan komersial tinggi.
Permohonan sambungan ini perlu melalui rundingan penilaian teknikal oleh TNB.

Adakah saya perlu alat pelindung voltan di rumah?

Ya, terutamanya jika kawasan anda sering mengalami gangguan kuasa.
Alat seperti surge protector voltage stabilizer boleh melindungi barangan elektrik sensitif.
Ini membantu mengelakkan kerosakan akibat fluktuasi voltan mendadak.

Bagaimana saya tahu jika berlaku voltage sag?

Tanda umum termasuk lampu malap secara tiba-tiba atau peralatan padam seketika.
Untuk kepastian, anda boleh gunakan alat pemantau voltan atau minta TNB menjalankan semakan.
Voltage sag sering berlaku dalam tempoh mili saat sukar dikesan tanpa alat.

Bolehkah saya semak voltan sendiri di rumah?

Ya, dengan menggunakan voltmeter mudah alih yang selamat dan sesuai.
Elakkan melakukan sambungan sendiri tanpa pengetahuan asas elektrik.
Untuk isu teknikal serius, disarankan hubungi juru elektrik bertauliah atau pihak TNB.

Memahami voltan TNB bukan sekadar soal teknikal. Ia adalah pengetahuan asas yang memberi impak besar terhadap cara kita menggunakan mengurus bekalan elektrik setiap hari.

Dengan pemahaman yang tepat tindakan proaktif, pengguna dapat menikmati bekalan yang lebih stabil, cekap, selamat, selaras dengan piawaian tenaga yang telah ditetapkan oleh pihak berkuasa.
