Listrik.my – Dalam dunia pemasangan elektrik, satu isu penting yang sering kali kurang difahami tetapi amat signifikan ialah voltan susut.
Fenomena ini bukan sekadar penurunan kecil dalam voltan sepanjang kabel ia mencerminkan aspek teknikal yang boleh mempengaruhi prestasi, kecekapan tenaga, serta keselamatan sistem pendawaian secara keseluruhan.
Lebih-lebih lagi di Malaysia, di mana sistem elektrik domestikindustri dikawal selia oleh garis panduan ketat, pemahaman mendalam mengenai voltan susut bukanlah pilihan, tetapi satu keperluan.
Kata kunci voltan susut dan variasi turunannya seperti pengiraan voltan susut, susut voltan kabel, atau piawaian voltan susut Malaysia sering muncul dalam dokumen teknikal, pelatihan juruteknik, serta garis panduan rasmi seperti yang diterbitkan oleh Suruhanjaya Tenaga atau Jabatan Kerja Raya (JKR).
Jika anda pernah mengalami situasi di mana alat elektrik terasa kurang kuasa atau berfungsi tidak stabil, kemungkinan besar voltan susut adalah salah satu puncanya.

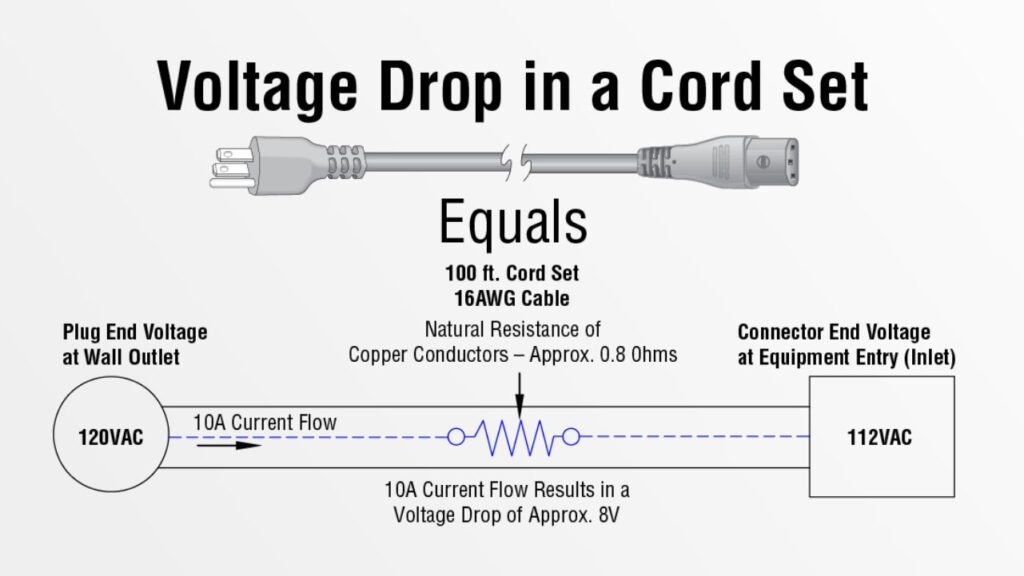

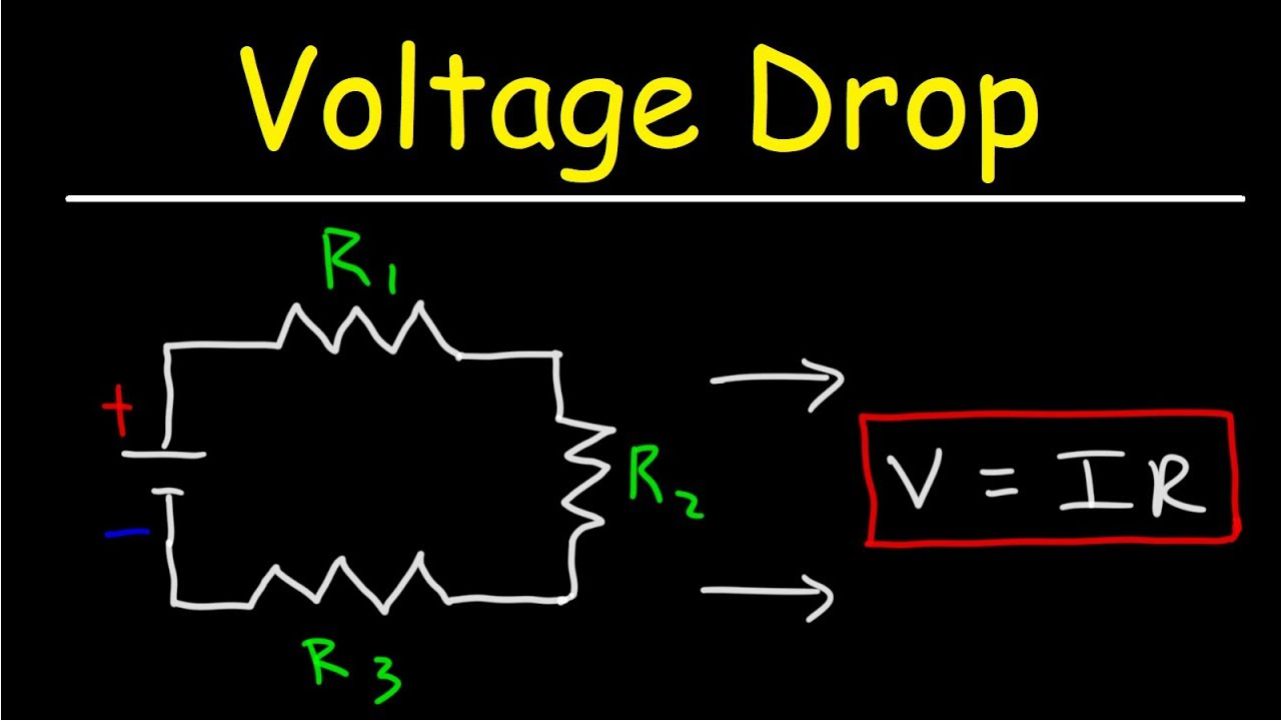

Pengenalan kepada Voltan Susut
Voltan susut atau voltage drop berlaku apabila arus elektrik melalui konduktor yang mempunyai rintangan, lalu menyebabkan voltan menurun di sepanjang perjalanan arus tersebut.
Ia adalah hukum fizik yang tidak dapat dielakkan, tetapi masih boleh dikawal dengan reka bentuk sistem pendawaian yang baik.
Setiap kali arus mengalir melalui kabel, sebahagian daripada tenaga elektrik ditukar menjadi haba akibat rintangan kabel.
Semakin tinggi arus atau semakin panjang kabel, semakin besar jumlah voltan yang “hilang” sebelum sampai ke beban.
Dalam aplikasi praktikal, susut voltan yang tidak dikawal boleh menyebabkan lampu menjadi malap, motor elektrik kehilangan kuasa, atau peranti elektronik gagal berfungsi seperti sepatutnya.
Fenomena ini bukan sahaja memberi kesan kepada kecekapan operasi, tetapi juga berisiko merosakkan peralatan, meningkatkan kos penyelenggaraan,melanggar keperluan teknikal yang ditetapkan oleh pihak berkuasa.
Oleh itu, pemahaman dan pengurusan voltan susut menjadi aspek penting dalam sebarang kerja pendawaian yang bertanggungjawab.

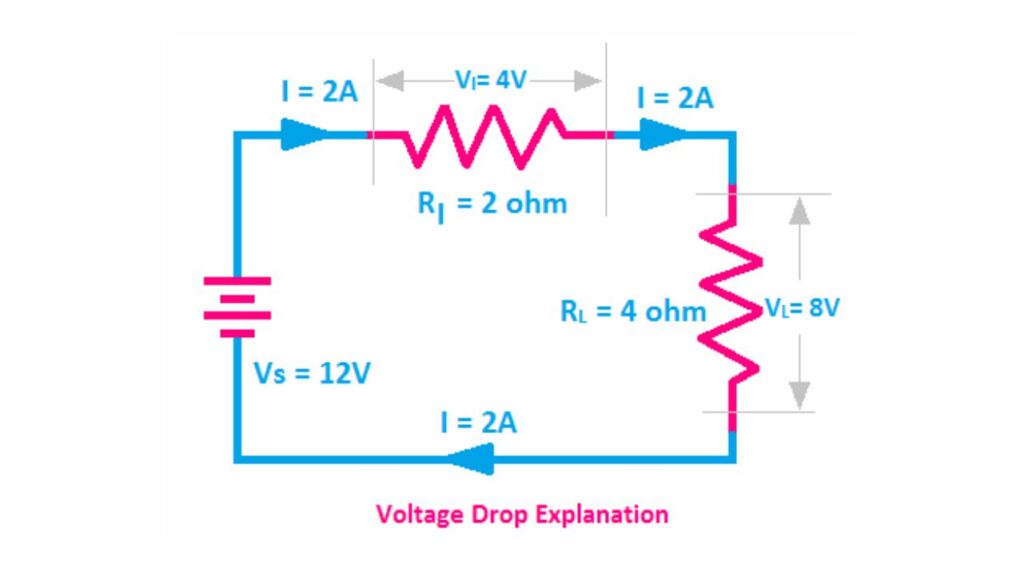

Piawaian Malaysia Mengenai Voltan Susut
Untuk memastikan tahap keselamatan dan keberkesanan dalam pemasangan elektrik, Malaysia telah mengadaptasi beberapa standard antarabangsa serta membangunkan panduan tempatan berkaitan voltan susut.
Antaranya termasuklah piawaian MS IEC 60038:2006, yang menetapkan julat voltan nominal bagi sistem 230V/400V dengan toleransi antara +10% hingga –6%. Ini bermakna dalam sistem 230v, voltan boleh turun sehingga sekitar 216.2V tanpa melanggar standard.
Lebih penting lagi, dalam garis panduan reka bentuk pendawaian oleh Jabatan Kerja Raya, had maksimum voltan susut yang diterima pakai ialah 4% daripada voltan bekalan.
Sebagai contoh, dalam sistem 240V, had maksima susut voltan yang dibenarkan ialah 9.6V. Ini memastikan bahawa peralatan masih boleh beroperasi dengan voltan yang selamat dan stabil.
Dalam dokumen rasmi JKR mengenai Kabel Submains dan Susutan Voltan, disebutkan bahawa pematuhan kepada nilai voltan susut ini amat kritikal, terutama dalam sistem pendawaian yang kompleks seperti bangunan bertingkat atau loji industri.
Garis panduan yang dikeluarkan oleh Suruhanjaya Tenaga Malaysia turut menekankan had voltan susut dalam dokumen rasmi mereka, yang dirujuk secara meluas oleh jurutera profesional dan kontraktor elektrik bertauliah di seluruh negara.

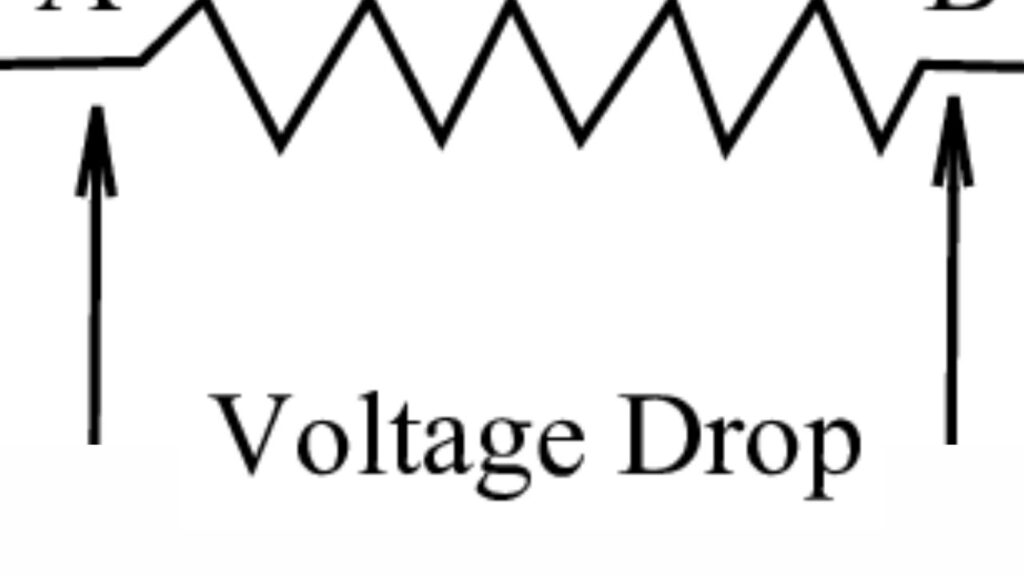

Formula dan Kaedah Pengiraan Voltan Susut
Bagi memastikan voltan susut berada dalam julat yang dibenarkan, pengiraan yang tepat perlu dilakukan pada peringkat awal perancangan.
Pengiraan ini melibatkan beberapa parameter teknikal yang berkaitan dengan jenis kabel, panjang kabel, arus beban dan lain-lain.
Rumus asas untuk pengiraan voltan susut adalah seperti berikut:
Voltan Susut (Vd) = mV/A/m × I × L ÷ 1000
Sebelum masuk ke contoh penggunaan formula, berikut ialah penjelasan ringkas tentang komponen dalam formula tersebut:
- mV/A/m: Nilai voltan susut per meter per ampere, berbeza mengikut saiz dan jenis konduktor.
- I (Arus): Beban arus dalam ampere.
- L (Panjang): Panjang kabel dua hala (pergi dan balik) dalam meter.
Sebagai gambaran, andaikan kabel tembaga 2.5 mm² digunakan dengan nilai kira-kira 18 mV/A/m. Jika arus beban ialah 13 Apanjang kabel dua hala ialah 20 meter:
Vd = 18 × 13 × 20 ÷ 1000 = 4.68V
Nilai ini kemudiannya dibandingkan dengan had 4% dari voltan bekalan. Jika masih di bawah had tersebut, maka kabel dianggap sesuai digunakan untuk beban tersebut.
Walau bagaimanapun, pengiraan ini harus dilakukan dengan teliti, termasuk mengambil kira semua faktor-faktor pengaruh lain.

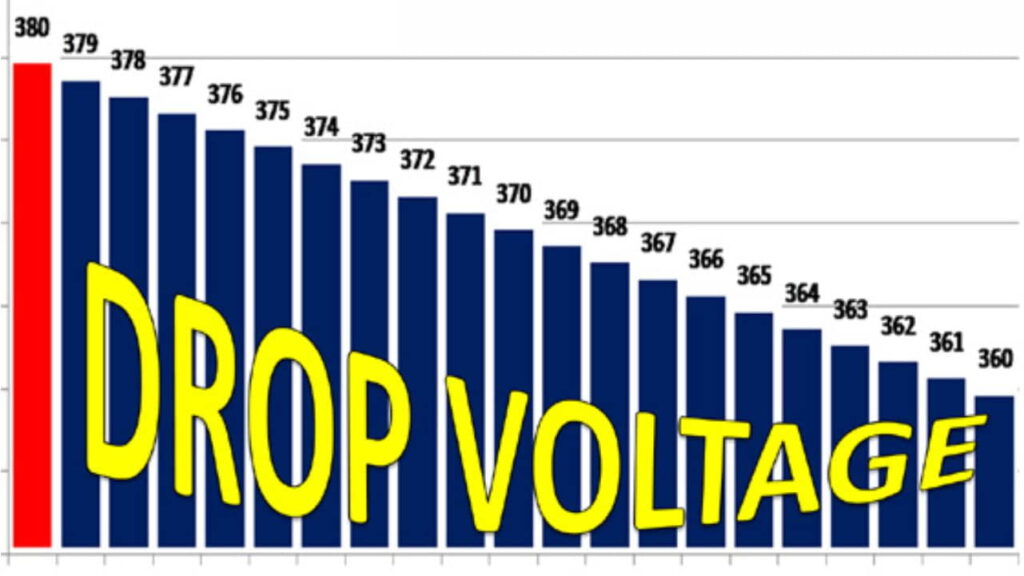

Faktor-Faktor yang Mempengaruhi Voltan Susut
Sama seperti reka bentuk kejuruteraan lain, voltan susut tidak berlaku dalam vakum. Ia dipengaruhi oleh pelbagai faktor yang berinteraksi antara satu sama lain.
Memahami faktor-faktor ini membantu anda membuat keputusan reka bentuk yang lebih baik dan mengelakkan kegagalan sistem di kemudian hari.
Berikut adalah antara faktor utama yang perlu diberi perhatian:
- Saiz dan Luas Keratan Rentas Kabel
- Semakin besar saiz kabel, semakin rendah rintangan dan semakin kecil voltan susut yang dihasilkan. Kabel kecil yang digunakan untuk arus besar boleh menyebabkan susut voltan yang berlebihan.
- Jenis Bahan Pengalir
- Tembaga (copper) lebih berkesan daripada aluminium dari segi konduktiviti elektrik. Walaupun aluminium lebih murah dan ringan, ia menghasilkan voltan susut yang lebih tinggi bagi saiz yang sama.
- Panjang Kabel
- Panjang kabel dua hala memainkan peranan penting kerana voltan susut bertambah seiring dengan jarak. Kabel yang sangat panjang tanpa pertimbangan rapi boleh menyebabkan prestasi sistem menurun.
- Arus Beban
- Arus yang tinggi akan meningkatkan voltan susut secara langsung. Oleh itu, pengiraan beban sebenar perlu tepat dan tidak bergantung kepada anggaran semata-mata.
- Suhu AmbienPersekitaran
- Suhu tinggi akan menaikkan rintangan kabel. Dalam persekitaran seperti kilang atau ruang tertutup yang panas, ini menjadi faktor penting yang perlu dimasukkan dalam pengiraan.
- Susunan Kabel dan Kaedah Pemasangan
- Kabel yang disusun rapat dalam kumpulan akan memerangkap haba dan menambah suhu operasi. Ini memerlukan faktor penyah-rating (derating) yang mengurangkan kapasiti sebenar kabel.
Rujukan kepada dokumen teknikal ini menjelaskan bagaimana semua faktor ini dikira dalam latihan teknikal dan pemasangan sebenar.
Contoh Pengiraan Voltan Susut Praktikal
Pengiraan secara teori kadang-kala tidak mencukupi tanpa disertakan contoh praktikal yang mencerminkan situasi sebenar.
Dua contoh berikut menunjukkan bagaimana konsep voltan susut diaplikasikan dalam reka bentuk sistem:
Contoh 1: Pemasangan Motor Industri
Sebuah motor 7.5 kW dipasang dalam sistem 240V dengan faktor kuasa 0.85. Panjang kabel ialah 12 meter dan kabel yang digunakan bersaiz 4 mm².
Berdasarkan nilai rintangan dan beban, pengiraan menunjukkan voltan susut ialah:
Vd = 4.88V
Oleh kerana nilai ini lebih rendah daripada had maksimum 9.6V (4% daripada 240V), pemasangan ini dianggap selamat dan mematuhi piawaian.
Contoh 2: Soket Rumah Kediaman
Sebuah soket biasa dengan beban 13A menggunakan kabel 2.5 mm² sepanjang 8 meter.
Dalam senario di mana kabel ini dipasang bersama litar lain secara berkumpulan, pengiraan voltan susut termasuk faktor penyah-rating perlu dilakukan untuk memastikan nilai masih berada dalam julat yang dibenarkan.
Contoh-contoh ini menggariskan betapa pentingnya memahami bukan sahaja pengiraan, tetapi juga konteks penggunaan sebenar untuk memastikan reka bentuk yang selamat dan efisien.
Amalan Terbaik dan Panduan Pemilihan Kabel
Untuk mencapai sistem pendawaian yang stabil dan berkualiti, pemilihan kabel memainkan peranan yang besar.
Selain pengiraan voltan susut, berikut adalah beberapa cadangan penting dalam memilih kabel yang sesuai:
- Gunakan kabel dengan saiz lebih besar jika jarak jauh atau beban tinggi dijangkakan.
- Utamakan kabel tembaga untuk aplikasi penting atau sensitif terhadap voltan.
- Kurangkan panjang kabel sebanyak mungkin,tempatkan beban lebih dekat dengan sumber bekalan.
- Pertimbangkan suhu persekitaran, terutamanya dalam lokasi panas atau tertutup.
- Kira faktor penyah-rating jika kabel dipasang secara berkumpulan atau dalam saluran tertutup.
- Rujuk standard seperti MS IEC 60364-5-52 untuk pemilihan kabel berdasarkan keperluan teknikal sebenar.
Menurut dokumen rujukan teknikal, kesilapan dalam memilih kabel boleh membawa kepada voltan susut yang tidak terkawal, seterusnya mengundang risiko keselamatan dan pembaziran tenaga.
Soalan Umum Mengenai Voltan Susut dan Pendawaian Elektrik
Sebelum melakukan sebarang kerja pendawaian atau pemilihan kabel, ramai pengguna dan juruteknik akan berhadapan dengan beberapa persoalan asas berkaitan voltan susut.
Di bawah ini kami himpunkan beberapa soalan lazim yang sering timbul, disertakan dengan jawapan ringkas dan mudah difahami untuk membantu anda membuat keputusan yang lebih tepat.
Apakah itu voltan susut dan mengapa ia penting dalam pemasangan elektrik?
- Voltan susut ialah penurunan voltan yang berlaku apabila arus elektrik melalui kabel yang mempunyai rintangan.
- Ia penting kerana voltan yang terlalu rendah di hujung litar boleh merosakkan peralatan dan mengganggu prestasi sistem.
Berapa had maksimum voltan susut yang dibenarkan di Malaysia?
- Berdasarkan garis panduan tempatan, had voltan susut maksimum ialah 4% daripada voltan bekalan.
- Contohnya, bagi sistem 240V, voltan susut tidak boleh melebihi 9.6V.
Apa yang berlaku jika voltan susut melebihi had yang dibenarkan?
- Peralatan mungkin tidak berfungsi dengan betul atau mengalami kerosakan jangka panjang.
- Ia juga boleh melanggar piawaian teknikal yang ditetapkan oleh pihak berkuasa.
Bagaimana cara paling mudah untuk mengira voltan susut?
- Gunakan formula: mV/A/m × Arus (A) × Panjang kabel (m) ÷ 1000.
- Pastikan anda mengira panjang kabel dua hala (pergi dan balik).
Faktor apa yang paling banyak mempengaruhi kadar voltan susut?
- Saiz kabel, arus beban, panjang kabel, jenis bahan pengalir (tembaga vs aluminium), suhu persekitaran.
- Cara pemasangan seperti susunan kabel berkumpulan juga memainkan peranan.
Bolehkah kabel yang lebih besar sepenuhnya menghapuskan voltan susut?
- Tidak sepenuhnya, tetapi kabel yang lebih besar boleh mengurangkan voltan susut dengan ketara.
- Namun begitu, ia masih perlu dikira dan direka dengan mengambil kira semua faktor lain.
Menjamin Sistem Pendawaian yang Selamat dan Efisien
Dalam dunia kejuruteraan elektrik, voltan susut bukanlah sekadar nombor atau rumus.
Ia adalah indikator kualiti reka bentuk dan pemasangan sistem yang boleh menentukan kejayaan atau kegagalan sesuatu projek.
Dengan memahami prinsip-prinsip asas, mematuhi piawaian semasa,mengambil kira semua faktor teknikal yang relevan, sistem pendawaian bukan sahaja dapat berfungsi secara optimum, malah mampu bertahan dalam jangka masa panjang tanpa gangguan.
Bagi kerja-kerja pemasangan yang lebih kompleks atau berskala besar, sangat digalakkan untuk mendapatkan khidmat nasihat daripada jurutera profesional atau kontraktor elektrik bertauliah.
Ini bukan sahaja bagi menjamin kepatuhan kepada piawaian, tetapi juga untuk memastikan keselamatan dan kecekapan sistem elektrik secara keseluruhan.
