Listrik.my – Ketika sistem elektrik rumah biasa hanya menggunakan satu fasa, sistem voltan 3 fasa menjadi tulang belakang kepada bekalan kuasa industri, perniagaan, dan sesetengah kediaman besar di Malaysia.
Sistem ini bukan sekadar berbeza dari segi jumlah wayar, tetapi juga berkaitan dengan kestabilan, kapasiti beban,efisiensi tenaga.
Secara ringkas, voltan 3 fasa menawarkan kelebihan dari segi penggunaan kuasa secara optimum dan pengurangan kerugian dalam penghantaran elektrik.
Ramai pengguna masih belum menyedari bagaimana sistem ini bekerja, apa perbezaannya dengan bekalan 1 fasa, serta bagaimana ia diaplikasikan dalam konteks penggunaan di Malaysia.
Artikel ini mengupas secara mendalam tentang voltan 3 fasa berdasarkan garis panduan rasmi dan amalan teknikal yang telah ditetapkan.

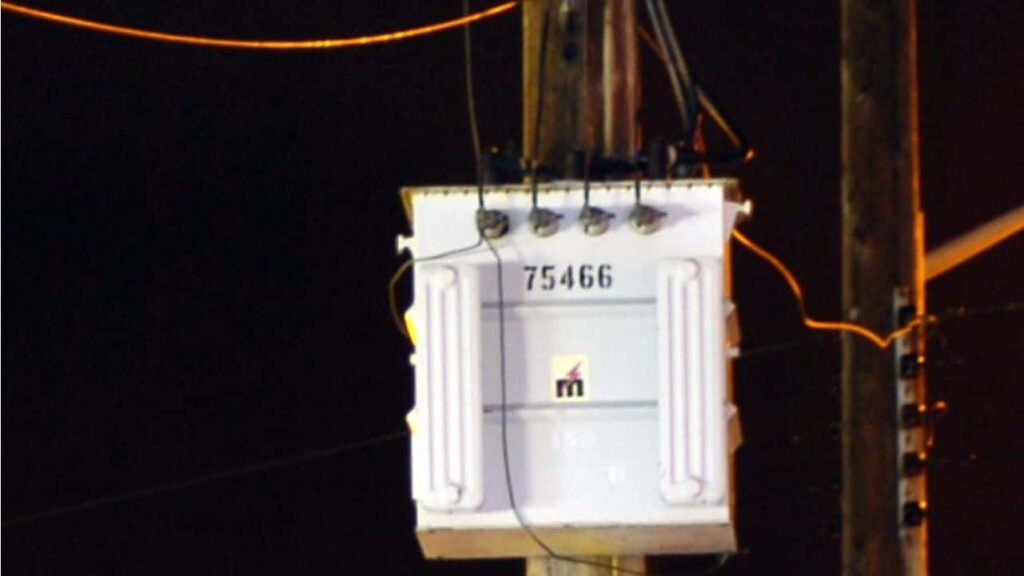

Kenapa Penting Faham Voltan 3 Fasa di Malaysia
Mengetahui bagaimana sistem voltan 3 fasa beroperasi adalah penting terutamanya bagi mereka yang terlibat dalam bidang kejuruteraan elektrik, pembinaan bangunan, atau pemilik premis perniagaan yang menggunakan peralatan berat.
Perubahan nilai standard voltan dan julat toleransi yang berlaku pada tahun-tahun kebelakangan ini memerlukan pengguna untuk lebih peka terhadap spesifikasi peralatan yang digunakan, terutama bagi peralatan import atau lama.
Kegagalan memahami spesifikasi semasa boleh menyebabkan kerosakan, pembaziran tenaga,masalah pematuhan semasa permohonan sambungan tenaga.
Tidak hanya itu, kebolehan memilih sistem bekalan yang betul juga memberikan impak kepada keselamatan dan kos jangka panjang.
Maka, pemahaman tentang voltan 3 fasa bukan lagi hanya milik jurutera atau teknikal semata-mata, ia adalah maklumat berguna untuk semua pengguna moden.

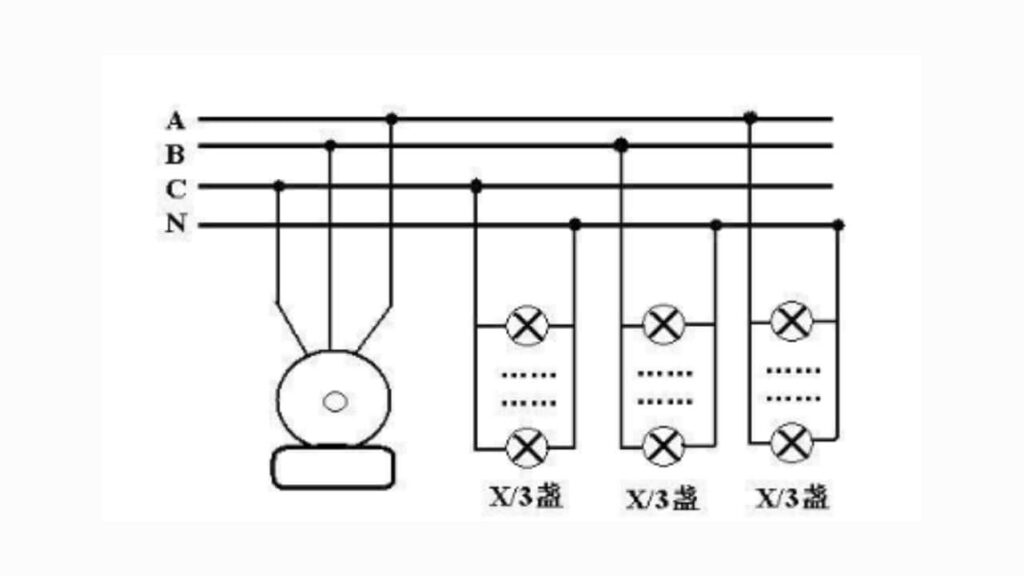

Apa Itu Sistem Voltan 3 Fasa
Sistem 3 fasa adalah bentuk penghantaran elektrik yang menggunakan tiga wayar utama dengan gelombang arus ulang-alik (AC) yang berfasa 120 darjah antara satu sama lain.
Konsep ini mungkin tampak rumit pada awalnya, tetapi prinsipnya adalah mudah: ia membolehkan penghantaran tenaga lebih konsisten dan efisien.
Berbanding sistem satu fasa yang kadangkala mengalami fluktuasi, sistem tiga fasa memastikan beban elektrik tersebar lebih seimbang.
Bagi pemilik industri, ini memberi kelebihan dalam mengendalikan peralatan berat seperti motor, mesin pendingin industri,pam air berskala besar.
Di samping itu, sistem ini juga menghasilkan daya putaran yang lebih stabil dan berterusan dalam motor elektrik, menjadikannya pilihan utama dalam banyak aplikasi mekanikal.
Tidak hairanlah, voltan 3 fasa menjadi standard dalam banyak negara, termasuk Malaysia.

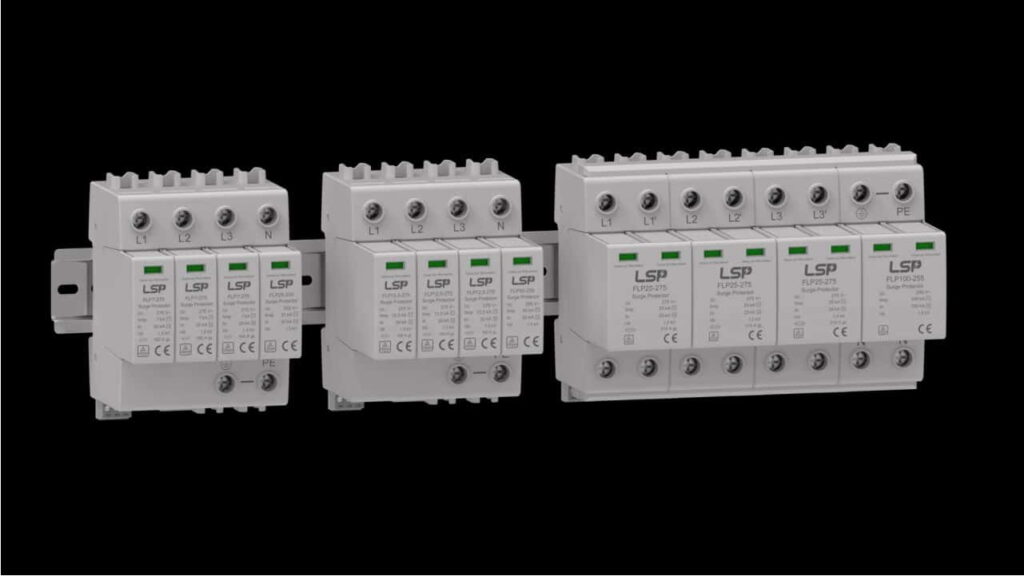

Standard Voltan 3 Fasa di Malaysia
Di Malaysia, perubahan penting berlaku pada tahun 2008 apabila Suruhanjaya Tenaga menetapkan standard baru bagi voltan sistem 3 fasa.
Nilai nominal terkini ialah 230/400 volt pada frekuensi 50 Hz, menggantikan standard lama 240/415 volt. Setiap fasa ke neutral adalah 230 V, manakala antara dua fasa adalah 400 V.
Perubahan ini bukan dilakukan sewenang-wenangnya ia sejajar dengan MS IEC 60038:2006, yang merupakan piawaian antarabangsa bagi sistem bekalan voltan rendah.
Suruhanjaya Tenaga menetapkan julat toleransi bagi sistem ini pada +10% hingga -6%, memberikan sedikit ruang dalam variasi voltan yang boleh diterima oleh peralatan elektrik. Ini berbeza dengan piawaian terdahulu yang menetapkan julat +5% hingga -10%.
Maklumat lengkap mengenai perubahan ini boleh dirujuk dalam dokumen rasmi Suruhanjaya Tenaga yang menjelaskan tujuan penyelarasan dan implikasinya terhadap pengguna domestik dan komersial.
Bagi pemilik premis dan pemasang elektrik, adalah penting untuk memastikan bahawa peralatan baru yang dipasang sudah disesuaikan dengan spesifikasi ini bagi mengelakkan isu teknikal.

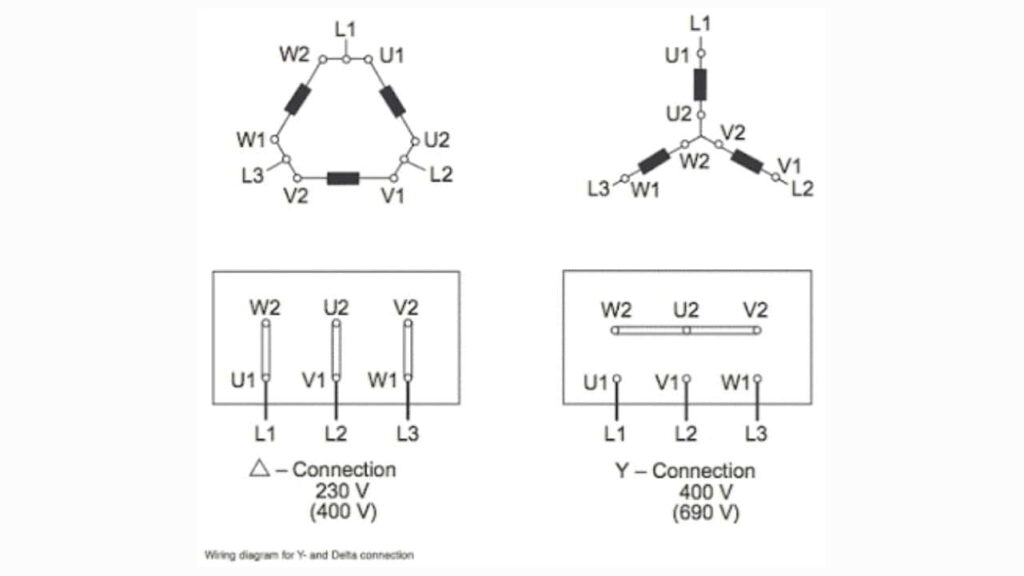

Jenis Sambungan: Star dan Delta
Pemahaman terhadap sambungan Star dan Delta dalam sistem 3 fasa adalah kunci untuk menentukan konfigurasi sambungan yang betul bergantung kepada keperluan beban dan aplikasi sistem.
Setiap jenis sambungan memiliki kelebihan tersendiri serta sesuai digunakan dalam konteks yang berbeza. Mari lihat lebih dekat bagaimana sambungan ini berfungsi dalam sistem elektrik 3 fasa di Malaysia.
Sambungan Star (Bintang)
Sambungan jenis ini menggunakan satu titik neutral yang bersambung kepada semua fasa.
Kelebihannya termasuk:
- Sesuai untuk beban bercampur, termasuk beban lampu dan soket rumah.
- Dapat digunakan untuk sistem voltan rendah kerana menyediakan voltan fasa yang lebih rendah (230 V).
- Lebih selamat dalam penggunaan harian kerana potensi arus bocor dapat dialirkan melalui neutral.
Konfigurasi ini paling lazim digunakan dalam pemasangan kediaman besar, pejabat,juga sesetengah bangunan komersial.
Sambungan Delta
Dalam sambungan delta, tidak ada konduktor neutral. Semua hujung fasa bersambung dalam bentuk segitiga.
Keunggulan utamanya:
- Memberikan voltan talian yang sama pada setiap titik sambungan.
- Sesuai untuk motor berat dan peralatan industri yang memerlukan daya tinggi secara berterusan.
- Mampu mengurangkan kehilangan kuasa dalam penghantaran jarak pendek.
Untuk perincian visual dan penjelasan teknikal yang lebih lanjut, anda boleh merujuk pembentangan sistem tiga fasa ini.
Di Mana Voltan 3 Fasa Digunakan
Sistem voltan 3 fasa digunakan secara meluas di pelbagai sektor kerana kemampuannya menampung beban besar dan mengekalkan kecekapan operasi.
Berikut antara lokasi dan aplikasi tipikal:
- Industri & kilang: untuk operasi mesin berterusan dan motor berkuasa tinggi.
- Bangunan komersial berskala besar: Lif, pendingin hawa industri,pam air.
- Sistem solar PV: Sambungan 3 fasa diperlukan untuk sistem tenaga solar bersaiz pertengahan hingga besar.
Menurut laman rasmi TNB, pengguna boleh mendapatkan bekalan 3 fasa dengan sistem empat wayar hingga 72 kVA, menjadikan sistem ini relevan walaupun untuk kediaman bertingkat atau bangunan pejabat kecil.
Tambahan pula, bagi kawasan pembangunan baharu, pembekalan sistem 3 fasa sudah menjadi kebiasaan sebagai langkah bersedia untuk pertumbuhan beban masa hadapan.
Panduan Permohonan Sambungan 3 Fasa
Sekiranya anda ingin mendapatkan sambungan sistem 3 fasa, sama ada untuk projek pembangunan atau keperluan sedia ada, anda perlu mengikut garis panduan yang ditetapkan oleh TNB.
Berikut langkah-langkah umumnya berdasarkan ESAH TNB:
- Penilaian Beban
Lakukan pengiraan beban bagi menentukan kapasiti semasa dan jangka panjang. Jika melebihi 100 A, sambungan 3 fasa adalah disyorkan. - Penyediaan Dokumen
Sertakan lukisan teknikal, pelan susun atur,anggaran permintaan tenaga dalam permohonan. - Penglibatan Kontraktor Berdaftar
Semua kerja perlu dijalankan oleh kontraktor elektrik bertauliah yang berdaftar dengan Suruhanjaya Tenaga. - Pematuhan Spesifikasi
Pastikan sistem mematuhi semua syarat teknikal termasuk jenis perlindungan beban lebih, grounding,jenis kabel yang digunakan. - Inspeksi & Sambungan
Setelah kerja selesai, permohonan pemeriksaan akan dibuat dan sambungan hanya akan dilakukan setelah lulus pemeriksaan teknikal.
Proses ini memastikan bahawa sambungan dilakukan secara selamat dan mengikut standard kebangsaan yang diiktiraf.
Kepentingan Pembahagian Beban dan Kod Warna
Dalam sistem 3 fasa, kestabilan sangat bergantung kepada sejauh mana beban diagihkan secara seimbang antara ketiga-tiga fasa.
Kegagalan dalam pengagihan ini boleh menyebabkan beban berlebihan pada satu fasa, mengakibatkan:
- Kegagalan sistem perlindungan (trip)
- Pemanasan melampau pada kabel
- Kehilangan kecekapan tenaga
Selain itu, sistem pendawaian juga perlu mengikut kod warna yang ditetapkan. Berdasarkan Wikipedia versi Bahasa Melayu, kod warna standard adalah:
| Jenis Konduktor | Warna |
|---|---|
| L1 | Merah |
| L2 | Kuning |
| L3 | Biru |
| Neutral | Hitam |
Konsistensi dalam penggunaan warna ini penting untuk tujuan identifikasi, keselamatan,kemudahan semasa kerja penyelenggaraan.
Menyesuaikan Peralatan dengan Voltan 3 Fasa
Perubahan kepada standard 230/400 V memberi kesan langsung kepada pemilihan peralatan elektrik yang sesuai.
Sekiranya anda masih menggunakan mesin atau peralatan yang direka untuk 415 V, ada kemungkinan ia masih boleh digunakan selagi berada dalam julat toleransi voltan baru.
Namun, adalah lebih baik memilih spesifikasi terkini untuk memastikan keserasian dan kelulusan mudah daripada pihak berkuasa.
Pertanyaan yang Kerap Ditanya Tentang Voltan 3 Fasa
Untuk membantu anda memahami topik ini dengan lebih menyeluruh, berikut adalah beberapa soalan lazim yang sering timbul berkaitan sistem voltan 3 fasa di Malaysia.
Bahagian ini dirumus berdasarkan keperluan praktikal dan persoalan umum daripada pembaca yang ingin mendapatkan penjelasan lebih lanjut secara ringkas.
Adakah voltan 3 fasa hanya untuk kegunaan industri sahaja?
- Tidak semestinya. Voltan 3 fasa juga digunakan di bangunan komersial, kediaman besar, dan premis yang memerlukan kuasa elektrik tinggi seperti sistem solar berskala besar.
Bolehkah peralatan 415 V digunakan dalam sistem 400 V sekarang?
- Boleh, selagi berada dalam julat toleransi yang dibenarkan iaitu +10% hingga -6% daripada 400 V. Namun, adalah disarankan menggunakan spesifikasi peralatan yang terkini.
Apa perbezaan utama antara sambungan stardelta?
- Sambungan star mempunyai neutral dan sesuai untuk beban bercampur, manakala delta tidak mempunyai neutral dan digunakan untuk beban industri berat seperti motor tiga fasa.
Siapa yang layak memohon sambungan 3 fasa?
- Mana-mana pemilik premis yang memerlukan beban lebih 100 A atau penggunaan melebihi standard bekalan satu fasa. Permohonan mesti melalui kontraktor elektrik berdaftar.
Mengapa voltan nominal diubah dari 415 V ke 400 V?
- Perubahan ini selaras dengan piawaian antarabangsa (MS IEC 60038:2006) untuk menyeragamkan sistem bekalan elektrik dan meningkatkan kecekapan serta keselamatan.
Apa yang berlaku jika beban tidak seimbang antara ketiga-tiga fasa?
- Beban tidak seimbang boleh menyebabkan kerosakan peralatan, trip sistem perlindungan, dan pembaziran tenaga akibat pemanasan berlebihan pada salah satu fasa.
Pertanyaan yang sering ditanya “Mengapa voltan 3 fasa sekarang ialah 400 Vbukan 415 V seperti dahulu?” boleh dijawab melalui prinsip penyelarasan kepada piawaian antarabangsa dan keperluan penyenggaraan kecekapan tenaga serta keseragaman pasaran.
Melangkah ke hadapan, memastikan peralatan anda selaras dengan voltan semasa adalah langkah proaktif untuk mengelakkan kos penyelenggaraan yang tidak dijangka dan meningkatkan jangka hayat sistem elektrik.
