Listrik.my – Pada kebanyakan rumah moden di Malaysia, istilah seperti “suis dwi fungsi” mungkin tidak begitu familiar bagi semua orang, tetapi fungsinya sangat penting dalam kehidupan seharian.
Jenis suis ini kerap digunakan di tempat-tempat strategik seperti tangga rumah, lorong panjang,pintu masuk utama di mana pengguna perlu mengawal satu lampu dari dua lokasi berbeza.
Walaupun istilahnya terdengar teknikal, suis dwi fungsi sebenarnya menawarkan penyelesaian praktikal untuk meningkatkan keselesaan dan keselamatan pengguna.
Bagi mereka yang baru dalam dunia pendawaian elektrik atau ingin melakukan DIY secara selamat dan patuh piawaian, pemahaman tentang suis ini sangat penting sebelum melakukan sebarang pemasangan.

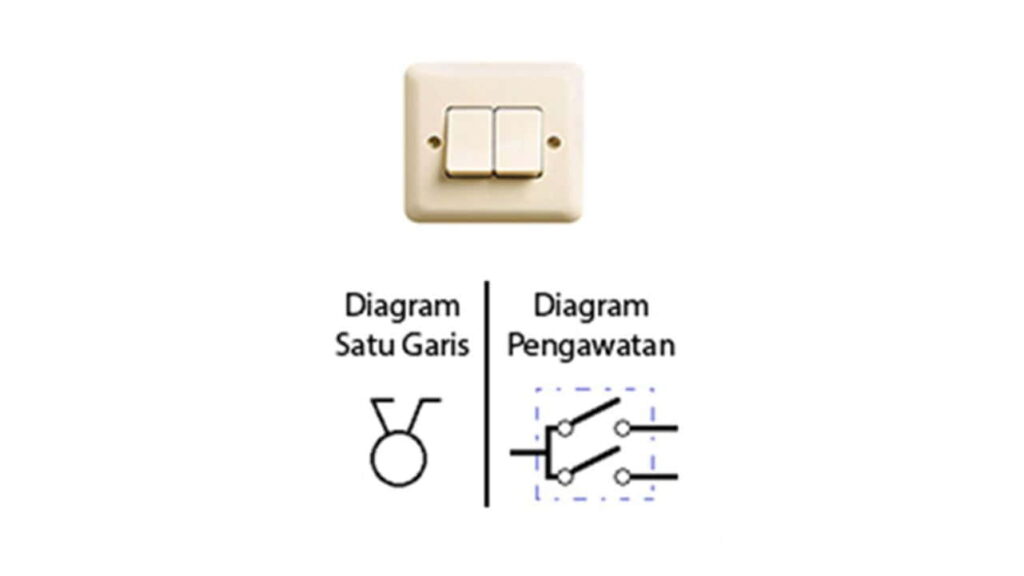

Apakah Itu Suis Dwi Fungsi?
Suis dwi fungsi, juga dikenali sebagai suis dua hala atau two-way switch, merupakan salah satu komponen elektrik asas tetapi berkesan yang berperanan untuk menghidup dan mematikan lampu atau peranti elektrik dari dua lokasi berbeza.
Dalam sistem pendawaian, suis ini mempunyai tiga terminal: Common, 1 Way, dan 2 Way. Fungsinya bergantung kepada bagaimana ia disambungkan dalam litar.
Ketika suis ditekan dari salah satu lokasi, sambungan dalam suis akan bertukar, membolehkan atau memutuskan arus elektrik ke lampu.
Jenis suis ini sangat sesuai untuk digunakan di kawasan seperti:
- Tangga dua tingkat (untuk kawalan dari atas dan bawah)
- Lorong panjang
- Ruang tamu yang mempunyai dua pintu masuk
- Kawasan luar rumah seperti pintu pagarpintu utama
Selain praktikal, penggunaan suis dua hala juga boleh membantu menjimatkan kabel dan mengurangkan kerumitan pemasangan.

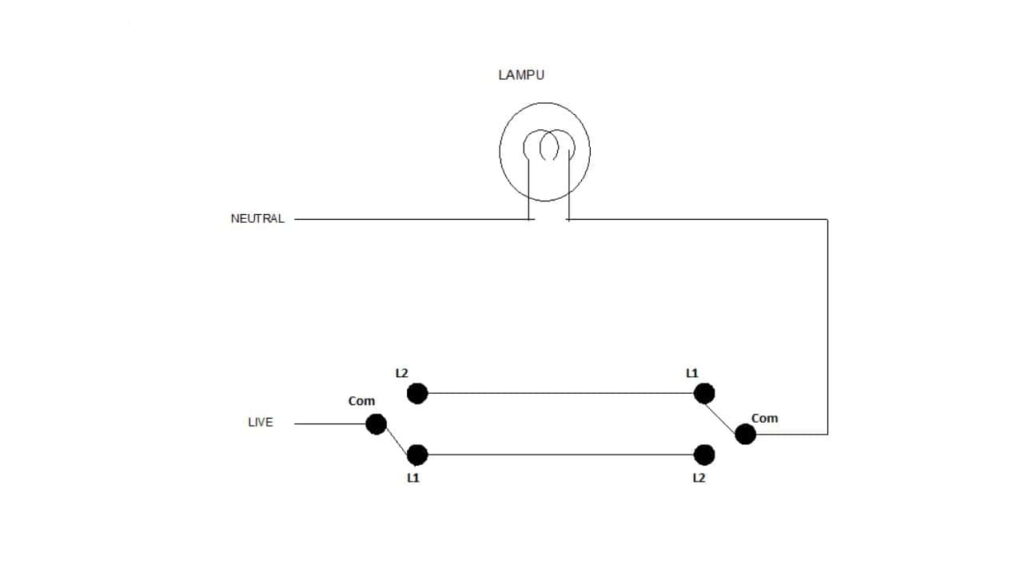

Jenis‑Jenis Suis Dua Hala (Malaysia)
Tidak semua suis dwi fungsi adalah serupa. Bergantung pada keperluan dan lokasi pemasangan, terdapat beberapa variasi yang lazim digunakan dalam pendawaian elektrik di Malaysia.
Suis Dua Hala Standard
Ini merupakan suis paling asas dalam kategori dwi fungsi. Ia dilengkapi dengan tiga terminal dan digunakan berpasangan untuk mengawal satu beban seperti lampu dari dua lokasi berbeza.
Bentuk dan saiznya mirip suis biasa, tetapi perbezaan utama terletak pada terminal dan litar dalaman.
Suis Dua Hala dengan Suis Perantaraan
Jika lampu perlu dikawal dari lebih daripada dua lokasi, seperti di bangunan bertingkat atau lorong panjang, maka suis perantaraan akan digunakan di antara dua suis dua hala.
Suis ini membantu menyambung dan menyalurkan kawalan di titik tengah litar. Contohnya, sistem pencahayaan yang dikawal dari tiga lokasi: atas tangga, tengah tangga,bawah tangga.
Suis Dwi Kutub dengan Lampu Penunjuk
Dalam pemasangan profesional, terutamanya projek kerajaan, jenis suis ini sering digunakan kerana dilengkapi lampu penunjuk yang menunjukkan status sambungan elektrik.
Ia disenaraikan dalam jadual harga elektrik JKR,memberikan isyarat visual kepada pengguna sama ada suis sedang aktif atau tidak, yang penting dari sudut keselamatan.

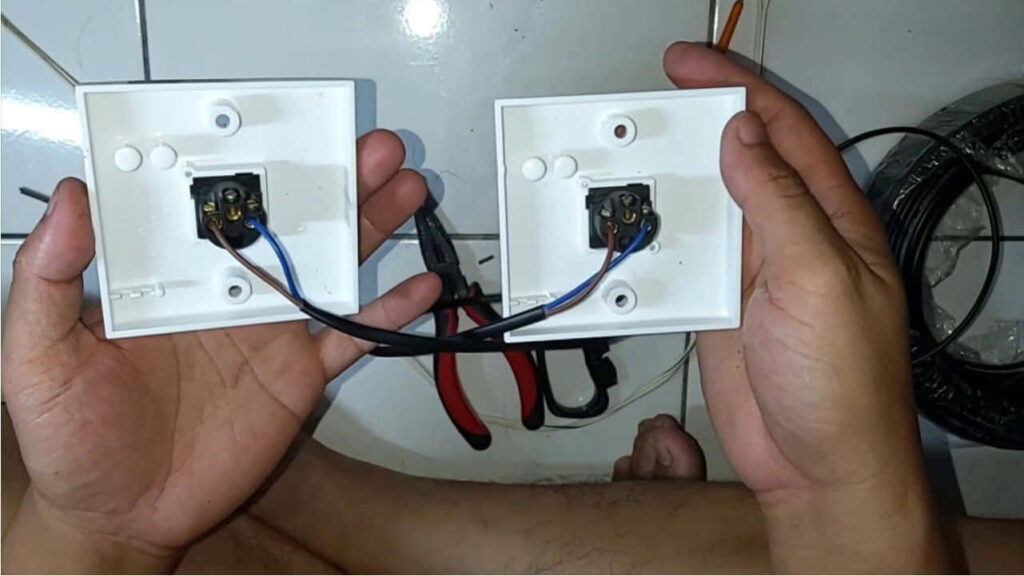

Kegunaan Suis dwi fungsi dalam Rumah dan Bangunan
Dalam konteks kegunaan harian, suis dwi fungsi memberi kemudahan tanpa perlu berulang alik semata-mata untuk menyalakan atau memadamkan lampu.
Bayangkan anda menaiki tangga di malam hari dan boleh mengawal lampu dari bawah dan atas tangga dengan mudah. Inilah salah satu kelebihan utama suis dua hala.
Berikut beberapa aplikasi praktikal dalam rumah dan bangunan:
- Tangga Bertingkat
Lampu boleh dikawal dari bawa dan hatas tangga, memastikan pencahayaan mencukupi dan selamat digunakan pada waktu malam. - Lorong Panjang
Suis diletakkan di setiap hujung lorong supaya pengguna boleh menyalakan lampu apabila masuk dan memadamkannya selepas keluar. - Pintu Masuk Utama dan Dalaman
Satu suis diletakkan di luar rumah dan satu lagi di dalam, sesuai untuk kawalan lampu luar atau sistem loceng. - Kawasan Parkir atau Garaj Rumah
Penggunaan suis dua hala membolehkan kawalan mudah dari dalam rumah atau dari luar pintu pagar.
Dari sudut efisiensi, sistem ini juga mengurangkan panjang kabel yang diperlukan, menjimatkan kos pendawaian, serta memudahkan kerja pemasangan dan penyelenggaraan.

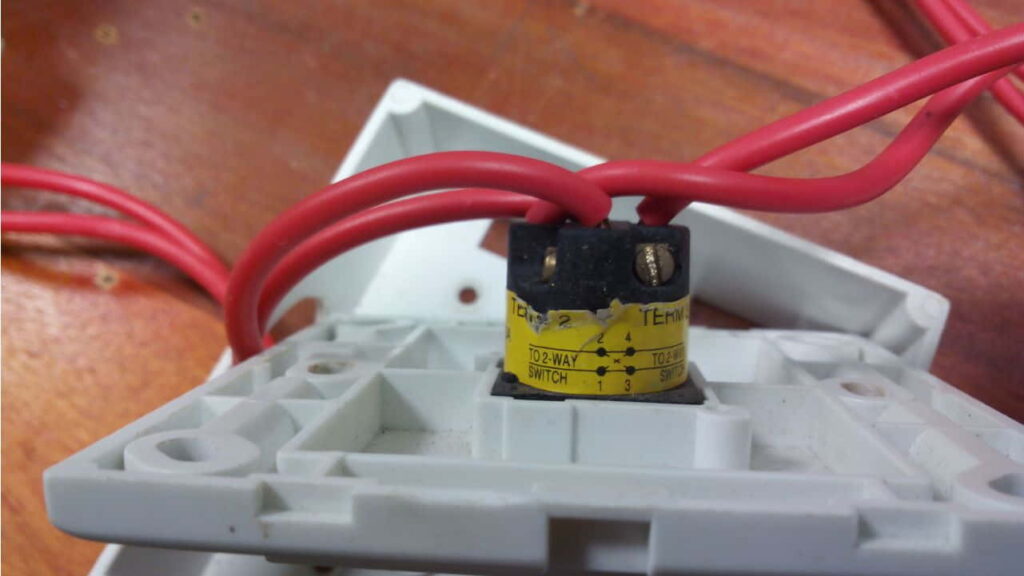

Standard & Keselamatan Elektrik di Malaysia
Di Malaysia, setiap pemasangan elektrik harus mematuhi piawaian tertentu yang telah ditetapkan oleh pihak berkuasa.
Ini termasuk standard keselamatan yang dikuat dan kuasakan oleh Suruhanjaya Tenaga serta pengiktirafan produk oleh badan seperti SIRIM.
Aspek Standard yang Perlu Dipatuhi
- Kelulusan Produk
Semua suis dwi fungsi harus memiliki sijil kelulusan dari SIRIM QAS International bagi memastikan ia memenuhi ciri keselamatan dan kualiti. - Piawaian Litar dan Kapasiti
Suis lazimnya direka untuk kapasiti arus 5A atau lebih. untuk sistem pencahayaan nyahcas atau kawasan berarus tinggi, kapasiti boleh berganda untuk menampung keperluan. - Pendawaian dan Sambungan Betul
Rajah seperti Rajah 6.10 dalam dokumen rasmi menjelaskan konfigurasi pendawaian yang betul menggunakan suis dua halasuis perantaraan. Ini penting untuk memastikan sistem berfungsi dengan lancar dan selamat digunakan oleh penghuni rumah.
Tips Keselamatan
- Elakkan menggunakan suis murah yang tidak diperakui.
- Gunakan kontraktor elektrik berdaftar untuk pemasangan di kawasan basah atau berisiko tinggi.
- Jangan ubah suai litar tanpa rujukan kepada spesifikasi piawaian.
Kesemua langkah ini bukan sahaja menghindari bahaya seperti litar pintas dan renjatan elektrik, tetapi juga memastikan pemasangan tahan lama dan berfungsi dengan baik.
Cara Pemasangan Suis dwi fungsi: Langkah Demi Langkah
Pemasangan suis dua hala bukan sesuatu yang terlalu kompleks, namun ia tetap memerlukan pemahaman asas pendawaian dan perhatian terhadap keselamatan.
Berikut adalah langkah-langkah asas pemasangan yang sering digunakan dalam konteks perumahan:
- Sediakan Alat dan Komponen
Termasuk suis dua hala (dua unit), wayar fasa (live), wayar neutral, wayar sambungan antara suis, dan pemutar skru penebat. - Kenal Pasti Terminal Suis
Pastikan terminal “Common” dikenal pasti dengan betul pada setiap suis. Biasanya ditandakan atau mempunyai kedudukan unik. - Sambungkan Kabel Utama
Wayar live dari DB disambungkan ke terminal Common pada suis pertama. Kabel dari suis kedua disambungkan ke lampu. - Pasang Kabel Sambungan
Dua wayar penghubung dipasang antara dua suis, menyambungkan terminal 1 Way2 Way antara satu sama lain. - Sambungan Neutral Terus ke Lampu
Kabel neutral dari DB tidak melalui suis, sebaliknya terus ke lampu. - Uji Fungsi Sistem
Hidupkan dan matikan suis dari kedua-dua lokasi untuk pastikan sistem berfungsi tanpa gangguan.
Proses ini kelihatan mudah, tetapi kesilapan kecil seperti pertukaran wayar boleh menyebabkan sistem tidak berfungsi. Jika ragu, rujuk dokumen rasmi panduan ST untuk skema litar yang tepat.
Salah Faham Umum & Solusi
Satu salah faham yang sering berlaku ialah kekeliruan antara istilah “dwifungsi” dalam konteks politik/militer Indonesia dengan suis dwi fungsi elektrik yang digunakan di Malaysia.
Ini kadang kala berlaku dalam pencarian maklumat dalam talian, menyebabkan pengguna sampai ke topik yang tidak relevan.
Selain itu, beberapa isu teknikal lain juga sering berlaku:
- Lampu Berkelip atau Tidak Stabil
Biasanya disebabkan sambungan longgar atau penggunaan suis yang tidak berkualiti. - Suis Tidak Memberi Reaksi
Kemungkinan salah satu suis tidak bersambung ke terminal Common dengan betul. - Lampu Menyala dari Satu Suis Sahaja
Ini petanda sambungan antara dua suis (terminal 1 Way & 2 Way) tidak betul atau terputus.
Solusinya ialah melakukan semakan semula sambungan dengan multimeter atau alat penguji litar. Jika masalah berlanjutan, disarankan dapatkan bantuan juruelektrik berdaftar.
Soalan Umum Mengenai Suis Dwi Fungsi
Untuk melengkapkan pemahaman tentang penggunaan dan pemasangan suis dwi fungsi, berikut beberapa soalan lazim yang sering timbul daripada pembaca.
Bahagian ini bertujuan menjawab pertanyaan praktikal yang mungkin tidak sempat dijelaskan secara terperinci dalam isi utama artikel.
Adakah suis dwi fungsi hanya untuk lampu sahaja?
- Tidak. Walaupun paling lazim digunakan untuk lampu, suis dwi fungsi juga boleh digunakan untuk kawalan peralatan elektrik lain seperti kipas atau sistem pengudaraan, asalkan arus dan konfigurasi litar sesuai.
Apa perbezaan antara suis satu halasuis dua hala?
- Suis satu hala hanya mengawal satu beban dari satu lokasi, manakala suis dua hala boleh mengawal beban yang sama dari dua lokasi berbeza menggunakan dua suis.
Perlukah pendawaian suis dwi fungsi dilakukan oleh profesional?
- Ya, terutamanya untuk pemasangan kekal di dalam dinding atau sistem rumah kekal. Ini bagi memastikan keselamatan, pematuhan piawaian,prestasi optimum.
Bolehkah saya pasang suis dwi fungsi sendiri untuk projek DIY?
- Boleh, jika anda memahami litar asas dan mengikuti panduan keselamatan. Namun, disarankan untuk merujuk juruelektrik bertauliah bagi elakkan risiko bahaya atau pemasangan salah.
Kenapa lampu tidak menyala walaupun suis dwi fungsi dipasang?
- Mungkin sambungan ke terminal Common tidak betul, sambungan antara dua suis terputus, atau suis yang digunakan rosak. Pemeriksaan semula litarsambungan diperlukan.
Adakah suis jenis ini sesuai untuk digunakan di luar rumah?
- Ya, tetapi pastikan suis mempunyai perlindungan kalis air (IP rating sesuai), dan pendawaian dipasang dalam kotak kedap bagi elak kemasukan air atau lembapan.
Penggunaan suis dwi fungsi sememangnya membawa banyak manfaat dari segi kecekapan dan keselamatan.
Dengan pemasangan yang betul dan mematuhi piawaian, sistem ini boleh meningkatkan mutu kehidupan harian, terutamanya dalam rumah yang memerlukan kawalan fleksibel terhadap pencahayaan.
