Listrik.my – Menyambung wayar merah dan hitam di rumah bukan sekadar soal teknikal, tetapi juga berkait rapat dengan keselamatan, piawaian,dan pematuhan terhadap kod warna elektrik yang ditetapkan di Malaysia.
Banyak pemilik rumah mengambil pendekatan DIY dalam hal ini kerana ia kelihatan mudah dan menjimatkan kos.
Namun begitu, kekeliruan yang timbul akibat kod warna lamabaru sering kali menyebabkan kesalahan sambungan yang berisiko.
Sebahagian besar sistem pendawaian lama di Malaysia masih menggunakan kod warna tradisional, sedangkan piawaian antarabangsa telah mula diterapkan secara rasmi sejak lebih sedekad lalu.
Jika anda menemui sambungan wayar merah dan hitam di rumah, penting untuk mengetahui makna di sebalik warna tersebut sebelum melakukan sebarang tindakan.
Artikel ini akan membantu anda memahami konteks, fungsi, serta langkah sambungan yang selamat dan betul.

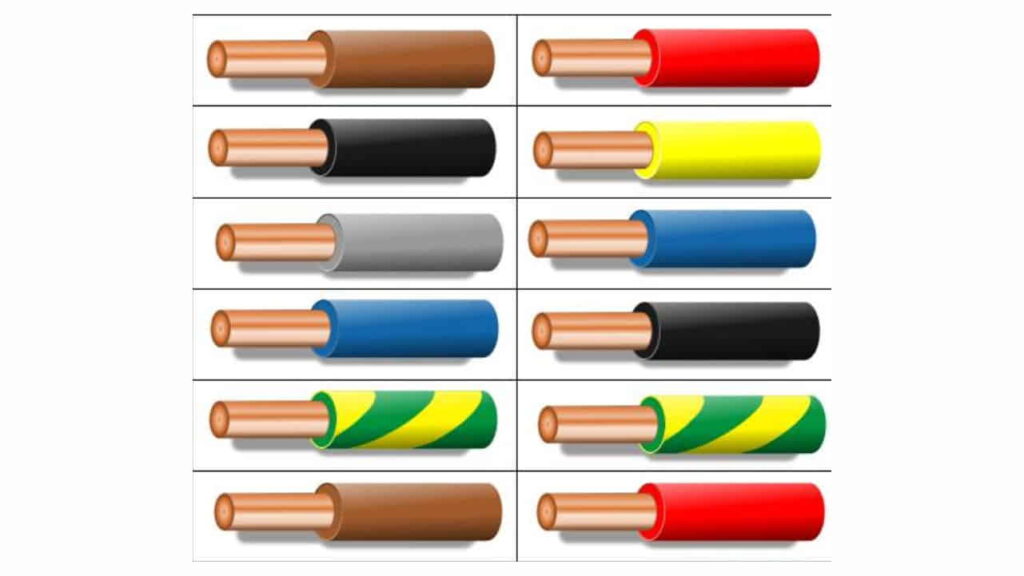

Kod Warna Wayar Elektrik di Malaysia: Lama vs Terkini
Salah satu perkara paling asas dalam kerja pendawaian elektrik adalah memahami kod warna yang digunakan dalam sistem tersebut.
Di Malaysia, kod warna telah berubah seiring masa untuk menyesuaikan dengan piawaian keselamatan antarabangsa dan mempercepat proses diagnosis serta penyelenggaraan.
Sama ada anda sedang menukar suis lampu, membaiki soket, atau menyambung lampu luar rumah, memahami perbezaan antara kod warna lamabaharu adalah langkah pertama yang sangat penting.
Kod Warna Lama
Untuk sistem pendawaian yang dibina sebelum tahun 2010, berikut adalah kod warna yang lazim digunakan:
- Merah: Live atau fasa, membawa arus dari punca bekalan.
- Hitam: Neutral, mengembalikan arus ke sumber.
- Hijau: Earth atau bumi, sebagai laluan keselamatan.
Ramai pengguna masih menganggap hitam sebagai bumi kerana kekeliruan dengan sistem lain seperti dalam automotif. Namun, dalam konteks pendawaian elektrik rumah lama di Malaysia, hitam adalah neutral.
Salah tanggapan terhadap kod warna ini boleh menyebabkan kesalahan fatal seperti sambungan terbalik, yang berisiko menyebabkan renjatan elektrik atau kegagalan peralatan.
Kod Warna Baru (IEC)
Malaysia telah mengadaptasi kod warna baru berasaskan piawaian antarabangsa IEC bagi menyelaraskan sistem dan meningkatkan keselamatan pengguna.
Kod yang digunakan adalah seperti berikut:
- Coklat: Live (fasa)
- Biru: Neutral
- Hijau-Kuning: Earth (bumi)
Kod baru ini kini menjadi keperluan untuk semua pemasangan baharu dan pembaikan major, terutamanya dalam projek pembangunan perumahan modenbangunan komersial.
Untuk maklumat lanjut mengenai perubahan ini, anda boleh merujuk pada panduan kod warna wayar rasmi di sini.

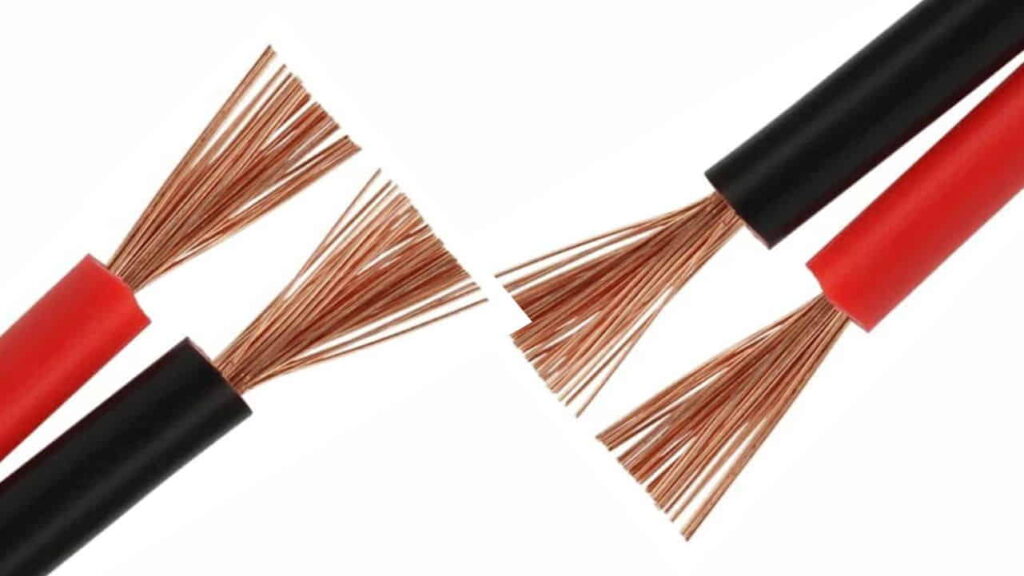

Fungsi Wayar Merah Hitam dalam Sistem Pendawaian
Setiap warna pada kabel elektrik membawa makna yang penting. Mengetahui fungsi setiap warna bukan sahaja membantu sambungan yang tepat, tetapi juga menjadi langkah awal untuk mencegah risiko yang tidak diingini.
Wayar merah hitam dalam sistem lama masih banyak ditemui hari ini. Jika anda seorang pemilik rumah atau penghuni yang ingin melakukan pembaikan ringan, penting untuk memahami maksud dan fungsi wayar ini sebelum menyambung atau memutuskan mana-mana kabel.
Wayar Merah (Live)
Wayar merah dalam sistem lama berfungsi sebagai live wire atau fasa. Ia membawa arus elektrik aktif dari sumber utama ke peralatan. Oleh itu, apa sahaja sambungan pada wayar merah harus dikendalikan dengan berhati-hati.
Jika tersentuh ketika kuasa masih hidup, wayar ini boleh menyebabkan renjatan elektrik yang serius.
Oleh itu, setiap sambungan pada wayar merah harus dilakukan selepas mematikan kuasa sepenuhnya dan menguji ketiadaan voltan dengan alat yang sesuai.
Wayar Hitam (Neutral)
Wayar hitam, dalam sistem lama, berfungsi sebagai neutral. Ia bertugas menyalurkan semula arus elektrik ke sumber, melengkapkan litar.
Walaupun tidak membawa voltan aktif seperti fasa, wayar ini tetap perlu ditangani dengan penuh berhati-hati.
Kesilapan umum ialah menyangka hitam adalah bumi (earth), sedangkan dalam sistem elektrik rumah lama, itu adalah neutral. Sambungan yang salah antara fasa dan neutral boleh menyebabkan litar pintas atau kegagalan fius.
Adakah Rumah Anda Masih Menggunakan Kod Warna Lama?
Tidak semua orang tahu bahawa rumah yang dibina sebelum tahun 2010 kemungkinan besar masih menggunakan sistem kod warna lama.
Maka, jika anda membuka suis atau soket dan melihat wayar merah hitam, ini adalah isyarat bahawa sistem tersebut belum dikemaskini.
Beberapa langkah untuk mengenal pasti jenis kod warna di rumah anda termasuk:
- Periksa dalam kotak DB (distribution board) untuk melihat kombinasi warna utama yang digunakan.
- Lihat warna pada sambungan suis atau soket yang sudah terbuka warna merah, hitam,hijau lazimnya menunjukkan sistem lama.
- Gunakan alat penguji voltan untuk memastikan fungsi wayar dengan tepat dan mengelakkan kekeliruan fungsi berdasarkan warna semata-mata.
Jika terdapat keraguan terhadap fungsi setiap wayar, lebih baik rujuk kepada juruelektrik bertauliah.

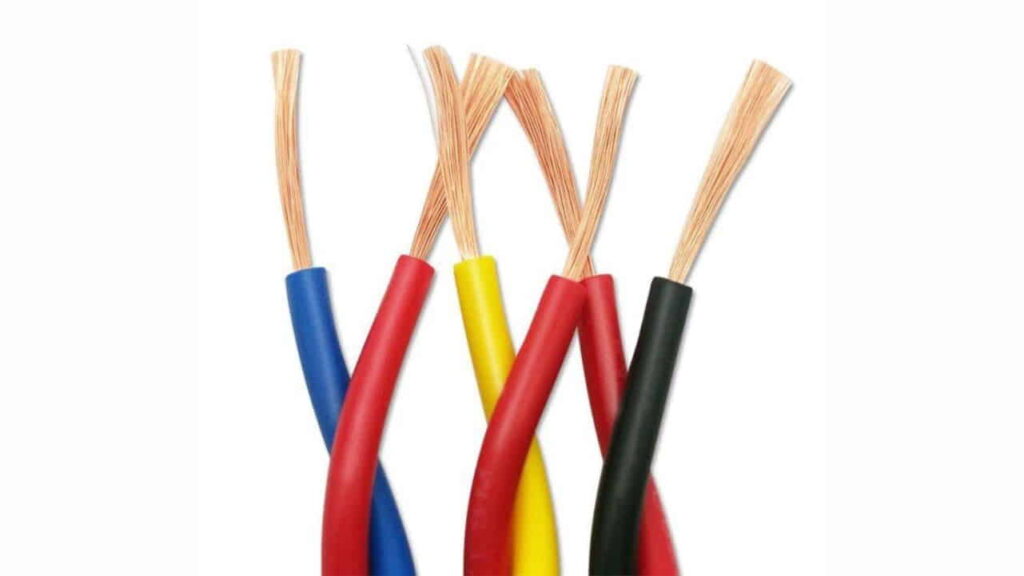

Langkah Sambungan Wayar Merah Hitam dengan Selamat
Melakukan sambungan elektrik secara DIY adalah mungkin, tetapi hanya jika dilakukan dengan pengetahuan dan langkah keselamatan yang betul.
Salah satu perkara utama dalam menyambung wayar merah hitam adalah memastikan keserasian dan ketepatan fungsi.
Berikut adalah langkah-langkah yang boleh diikuti:
- Matikan kuasa utama di papan agihan (DB) untuk memastikan tiada arus mengalir dalam sistem.
- Gunakan penguji voltan untuk memastikan tiada bekalan elektrik sebelum menyentuh mana-mana wayar.
- Labelkan semua wayar jika warnanya tidak jelas atau kabel sudah lama dan warnanya pudar.
- Sambungkan wayar dengan fungsi yang sama, iaitu merah ke merah (live),hitam ke hitam (neutral).
- Gunakan penyambung seperti terminal block atau WAGO connector bagi memastikan sambungan selamat dan tahan lama.
- Bungkus sambungan dengan pita elektrik berkualiti tinggi, sebagai lapisan keselamatan tambahan.
- Hidupkan kembali kuasalakukan ujian sambungan dengan menggunakan voltmeter atau peralatan elektrik ringkas.
Langkah ini sesuai digunakan untuk kerja sambungan ringan seperti suis, soket kecil, atau sambungan lampu.
Risiko dan Batasan Kerja DIY Elektrik
Meskipun membuat sendiri sambungan elektrik nampak praktikal, ia membawa risiko besar jika tidak dilakukan dengan cara yang betul. Ada batasan tertentu dalam kerja elektrik yang tidak patut dilanggar.
Beberapa risiko utama yang perlu diketahui:
- Renjatan elektrik yang boleh menyebabkan kecederaan atau kematian.
- Litar pintas, yang boleh menyebabkan kebakaran atau kerosakan harta benda.
- Sambungan longgar atau tidak mengikut piawaian, boleh menyebabkan pemanas, suis atau soket terbakar.
- Pelanggaran undang-undang kecil dan syarat PBT jika kerja dilakukan tanpa lesen oleh pihak yang tidak bertauliah.
Untuk rujukan lebih lanjut mengenai peraturan dan keselamatan elektrik, anda boleh merujuk dokumen rasmi dari Suruhanjaya Tenaga di sini.
Situasi Biasa Sambungan Kabel Merah Hitam di Rumah
Kabel dua warna merah hitam masih digunakan dalam banyak senario praktikal di rumah. Kombinasi ini bukan sahaja mudah dikenali, tetapi juga sering digunakan dalam peranti yang tidak memerlukan kabel bumi.
Beberapa contoh penggunaan termasuk:
- Sambungan lampu siling atau lampu dinding, yang hanya memerlukan fasa dan neutral.
- Kipas siling dengan suis dinding, menggunakan wayar merah untuk fasa dan hitam untuk neutral.
- Lampu laman atau luar rumah, sering menggunakan kabel 2-core merah-hitam kerana fleksibiliti dan kos rendah.
- Sambungan soket 13 Amp, yang sering digunakan dalam penggantian soket sedia ada.
Contoh penyambungan fizikal juga dapat dilihat melalui video YouTube ini yang memaparkan proses penyambungan soket di rumah menggunakan sistem merah hitam.
Cara Elak Kesilapan Umum Saat Sambung Wayar
Kerja sambungan elektrik, walaupun kecil, boleh mengundang bahaya jika dilakukan secara terburu-buru atau sambil lewa. Banyak kesilapan boleh dielakkan jika pengguna tahu amalan terbaik yang patut diikuti.
Antara kesilapan lazim dan cara mengelaknya termasuk:
- Tersalah sangka hitam sebagai wayar bumi (earth), pastikan semak fungsi wayar menggunakan alat penguji.
- Menggunakan pita elektrik sahaja sebagai alat penyambung, gunakan penyambung sebenar untuk sambungan kukuh dan selamat.
- Tidak mematikan kuasa utama sebelum mula kerja, walaupun hanya gantikan suis, kuasa harus diputuskan terlebih dahulu.
- Tidak membuat dokumentasi sebelum ubahsuai, seperti ambil gambar sambungan asal atau label semua wayar lama dengan jelas.
Sebagai tambahan, disarankan menyimpan nota kecil atau gambar untuk rujukan masa depan, terutamanya jika kerja dilakukan sendiri tanpa bantuan juruelektrik.
Pertanyaan yang Kerap Ditanya Tentang Sambungan Wayar Merah Hitam di Rumah
Memahami cara menyambung wayar merah hitam di rumah sering menimbulkan beberapa pertanyaan, terutama bagi mereka yang baru belajar atau ingin melakukan kerja elektrik secara sendiri.
Berikut adalah beberapa pertanyaan yang sering muncul, lengkap dengan jawaban yang jelas dan ringkas untuk membantu memperjelas pemahaman Anda.
Apakah warna wayar merah selalu menandakan fasa (live)?
- Ya, dalam sistem lama di Malaysia, wayar merah biasanya digunakan sebagai wayar fasa yang membawa arus aktif. Namun, pastikan selalu periksa dengan alat penguji sebelum menyentuh.
Kenapa wayar hitam bukan warna bumi, tetapi neutral?
- Dalam kod warna lama, hitam merupakan neutral yang mengembalikan arus ke sumber. Warna bumi dalam sistem lama biasanya hijau. Hal ini sering disalahpahami oleh pengguna yang belum familiar.
Bagaimana cara memastikan sambungan wayar sudah betul sebelum dihidupkan?
- Matikan kuasa utama terlebih dahulu, gunakan alat penguji voltan untuk cek tiada arus, sambungkan dengan benar sesuai fungsi warna, lalu hidupkan kuasa dan uji kembali menggunakan voltmeter atau peralatan elektrik.
Apakah boleh saya menggunakan pita elektrik saja untuk sambungan wayar merah hitam?
- Tidak disarankan. Gunakan penyambung seperti terminal block atau WAGO connector untuk memastikan sambungan kukuh, selamat,tahan lama.
Apakah sistem kod warna baru wajib digunakan pada semua pemasangan baru?
- Ya, piawaian terkini mensyaratkan penggunaan kod warna baru seperti coklat untuk livebiru untuk neutral dalam semua pemasangan elektrik baru untuk menjamin keselamatan.
Apakah risiko terbesar jika sambungan wayar merah hitam salah dibuat?
- Risiko utamanya meliputi renjatan elektrik, litar pintas, kerosakan peralatan,dalam kasus buruk dapat menyebabkan kebakaran. Oleh itu, penting untuk memastikan sambungan dilakukan dengan betul atau oleh juruelektrik bertauliah.
Sama ada anda sedang menaik taraf sistem elektrik rumah atau hanya menggantikan suis, penting untuk tahu perbezaan antara wayar merah hitam dalam konteks Malaysia.
Pemahaman ini bukan sahaja menjadikan kerja lebih mudah, tetapi juga menjamin keselamatan ahli keluarga dan peralatan elektrik. Jika ragu, sentiasa rujuk panduan rasmi atau dapatkan bantuan profesional.
