Listrik.my – Wayar ABC atau Aerial Bundled Cable semakin mendapat perhatian dalam sistem penghantaran elektrik di Malaysia kerana sifatnya yang lebih selamat, tahan lama, dan mudah dipasang.
Kabel ini dibundel dengan penebat khas, menjadikannya lebih selamat berbanding kabel konvensional tanpa penebat yang terdedah kepada risiko renjatan atau kebocoran arus.
Tidak hairanlah jika pencarian mengenai saiz wayar ABC meningkat, terutama dari kalangan kontraktor, jurutera, mahupun pengguna yang ingin memahami kabel ini secara teknikal sebelum digunakan di lapangan.
Memahami saiz kabel bukan sekadar soal angka di atas label, tetapi juga tentang bagaimana kabel tersebut dapat menyokong beban elektrik dalam kondisi sebenar.
Salah memilih saiz boleh menyebabkan pembaziran kos atau risiko keselamatan.
Sebaliknya, pemilihan saiz yang tepat dapat memastikan arus berjalan dengan lancar, mengurangkan kehilangan tenaga, serta menjamin umur panjang kabel.
Maka, persoalan yang sering muncul: bagaimana menentukan saiz yang sesuai, dan apa maksud label seperti “3 × 35 mm² + 1 × 25 mm²” atau “4C × 70 mm²”?

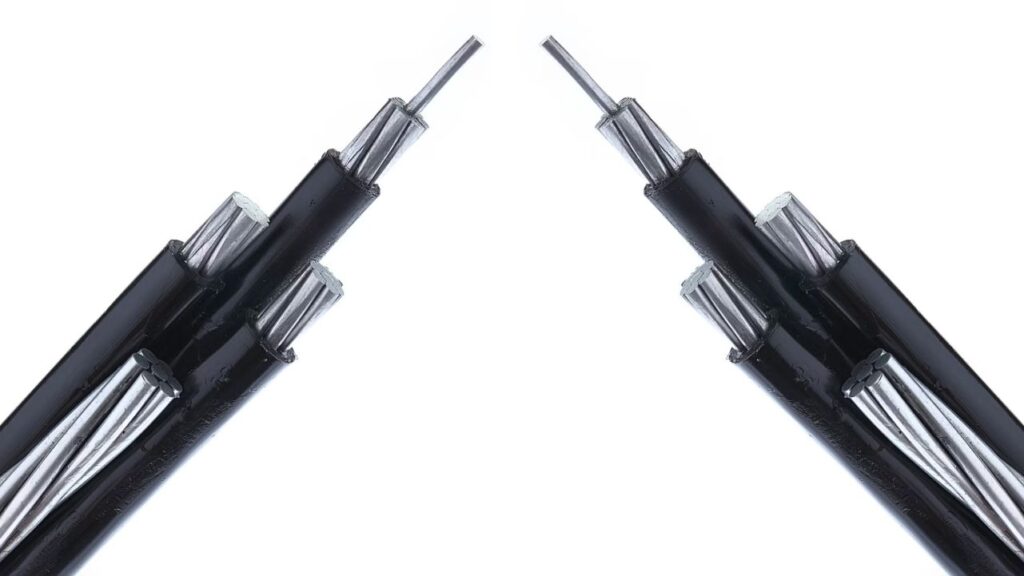

Pengenalan Tentang Wayar ABC (Aerial Bundled Cable)
Wayar ABC merupakan teknologi kabel udara yang dikembangkan untuk menggantikan talian konvensional.
Dengan penebat yang kukuh, ia lebih tahan terhadap sentuhan langsung, sekali gus mengurangkan risiko kejadian tidak diingini seperti renjatan elektrik atau kebakaran.
Di Malaysia, kabel jenis ini digunakan secara meluas di kawasan bandar kerana pemasangannya yang kemas dan sesuai di kawasan padat penduduk.
Namun, ia juga sangat berguna di kawasan desa atau pantai kerana bahan penebat seperti XLPE atau PE direka untuk menahan cuaca tropika termasuk panas terik, kelembapan, dan ribut hujan (Alibaba).
Lebih daripada itu, penggunaan wayar ABC juga mengurangkan keperluan jarak bebas yang terlalu luas antara kabel, kerana bundelannya lebih teratur.
Hal ini bukan sahaja meningkatkan aspek keselamatan, tetapi juga menjadikan pemasangan lebih mudah di kawasan dengan ruang terbatas.

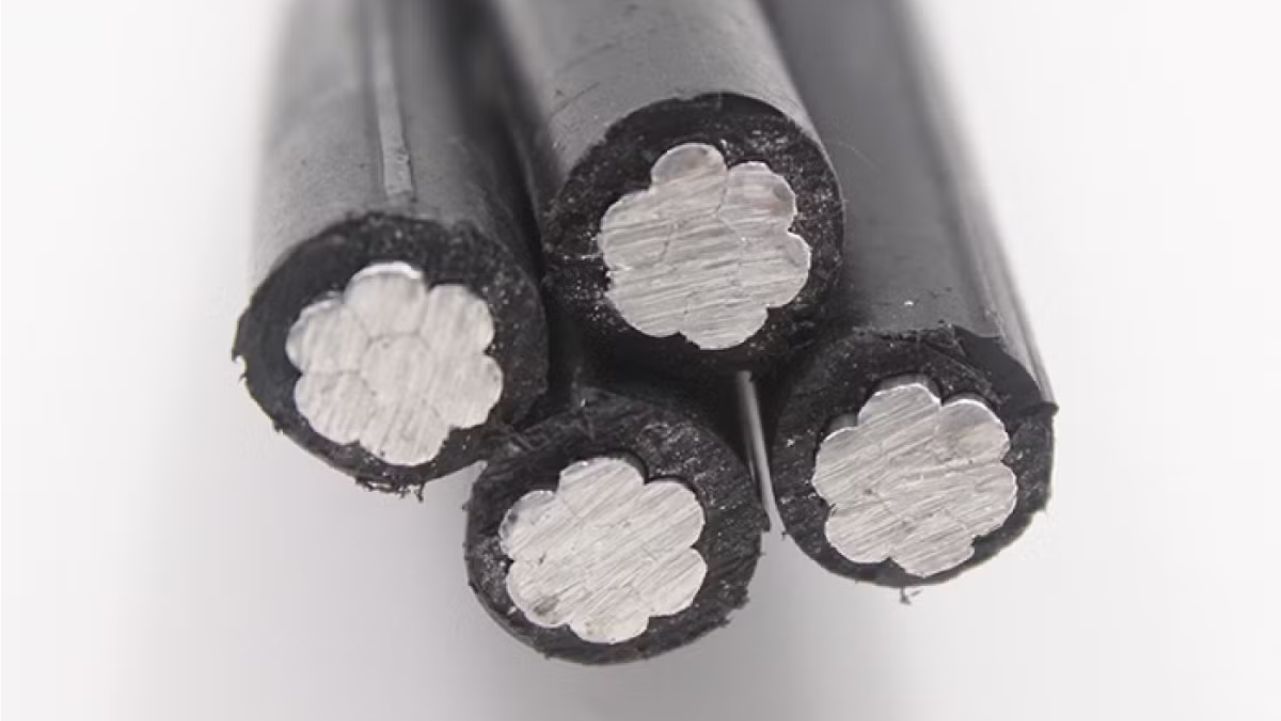

Standard dan Julat Saiz ABC Cable Malaysia
Setiap kabel ABC di Malaysia ditawarkan dengan saiz tertentu yang disesuaikan dengan jenis penggunaan, sama ada untuk sistem Low Voltage (LV) mahupun Medium Voltage (MV).
Julat ini memastikan keperluan tenaga elektrik di kawasan perumahan kecil hingga persekitaran industri dapat dipenuhi dengan baik.
Saiz Low Voltage (0.6/1 kV)
Untuk kategori LV, kabel ini banyak digunakan di kawasan perumahan atau desa kerana ia mampu menyokong beban sederhana dengan pemasangan yang lebih praktikal.
Antara konfigurasi popular yang ditemui termasuk:
- 3 × 35 mm² + 1 × 25 mm²
- 3 × 50 mm² + 1 × 35 mm²
Reka bentuk ini menawarkan keseimbangan antara keupayaan membawa arus dan kos pemasangan.
Konfigurasi seperti 3 × 35 mm² + 1 × 25 mm² sering dipilih kerana cukup efisien untuk laluan elektrik di kawasan desa, manakala saiz yang lebih besar seperti 3 × 50 mm² + 1 × 35 mm² biasanya lebih sesuai untuk kawasan padat dengan jumlah pengguna lebih ramai (Central Cables Berhad).
Satu lagi kelebihan saiz LV ini adalah kemudahan penyelenggaraan.
Apabila berlaku kerosakan pada salah satu core, juruteknik dapat mengenal pasti dan melakukan pembaikan dengan lebih cepat tanpa perlu mengganti keseluruhan sistem kabel.
Saiz Medium Voltage (6.35/11 kV)
Berbeza dengan LV, kabel MV digunakan untuk penghantaran tenaga lebih tinggi, biasanya melibatkan kawasan komersial, industri kecil, atau bandar pesisir.
Konfigurasi yang lebih besar diperlukan agar arus dapat dihantar dengan stabil, contohnya:
- 3 × 70 mm² + 1 × 50 mm²
Saiz seperti ini direka untuk menampung beban yang lebih berat, sesuai digunakan di laluan utama atau kawasan yang memerlukan bekalan tenaga tanpa gangguan.
Penggunaan kabel MV juga sangat penting di kawasan yang terdedah dengan perubahan cuaca ekstrem, kerana ia menjamin penghantaran elektrik yang lebih stabil (HDCable Group).
Bagi kontraktor, memilih MV cable bermaksud perlu mempertimbangkan aspek kos dan keperluan teknikal jangka panjang.
Walaupun lebih mahal, saiz ini menawarkan ketahanan lebih tinggi untuk penggunaan jangka masa panjang.

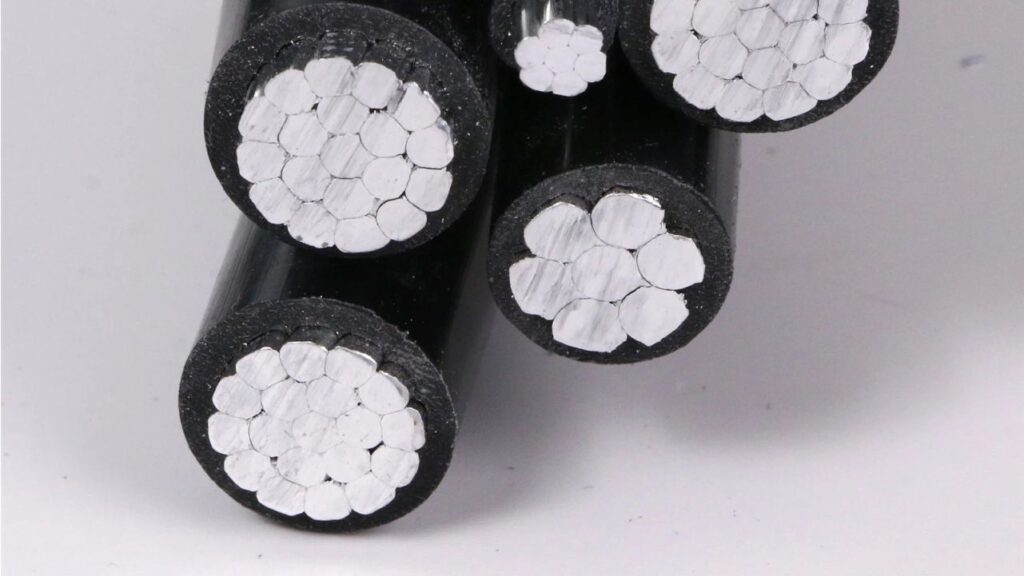

Cara Membaca Label Saiz Wayar ABC
Bagi yang baru mengenali kabel ABC, label saiz sering menimbulkan kekeliruan. Padahal, memahami label adalah langkah penting untuk memastikan pemilihan saiz yang tepat.
Contoh label yang biasa ditemui di pasaran Malaysia ialah “4C × 25 mm²”. Apa maksudnya?
- “4C” bermaksud kabel mempunyai empat core atau teras, biasanya terdiri daripada tiga konduktor fasa dan satu neutral.
- “25 mm²” pula menunjukkan luas penampang setiap konduktor, yang secara langsung mempengaruhi kapasiti arus yang boleh dihantar.
Di Malaysia, beberapa konfigurasi yang popular termasuk 4C × 16 mm², 4C × 70 mm², dan 4C × 95 mm².
Variasi ini memudahkan pengguna memilih saiz mengikut keperluan projek, sama ada untuk kegunaan ringan di desa atau untuk penghantaran tenaga lebih besar di bandar (Huadong Cable).
Dengan memahami maksud label, anda tidak hanya bergantung pada saranan juruteknik, tetapi juga mampu menilai sendiri kabel mana yang paling sesuai berdasarkan spesifikasi projek.
Faktor Penting dalam Pemilihan Saiz Kabel ABC
Memilih saiz kabel bukan sekadar melihat angka yang tertera, tetapi memerlukan pertimbangan beberapa faktor utama. Keputusan yang tepat dapat memastikan operasi elektrik lebih selamat dan efisien.
Beban Arus dan Jarak
Setiap projek mempunyai keperluan tenaga berbeza. Semakin besar beban arus, semakin besar pula saiz kabel yang diperlukan.
Sebagai contoh, talian penghantaran jarak jauh memerlukan kabel dengan saiz lebih besar bagi mengurangkan kehilangan voltan.
Jika kabel terlalu kecil, tenaga yang dihantar akan berkurang sebelum sampai ke pengguna akhir, yang akhirnya boleh menjejaskan prestasi peralatan.
Kondisi Persekitaran
Faktor cuaca dan lokasi turut memainkan peranan besar. di Malaysia, iklim tropika dengan kadar hujan tinggi dan suhu panas memerlukan kabel yang tahan lama.
Oleh itu, kabel ABC dengan penebat XLPE atau PE dipilih kerana ia dapat menahan haba, kelembapan, dan juga sinaran UV yang boleh merosakkan kabel tidak berpenebat (Alibaba).
Tambahan lagi, di kawasan pantai yang sering terdedah kepada kabut garam, kabel berpenebat membantu mencegah hakisan pada konduktor, sekali gus menjamin umur penggunaan lebih panjang.
Kepatuhan Standard
Selain itu, penting juga memastikan kabel yang digunakan mematuhi piawaian antarabangsa. di Malaysia, kabel ABC lazimnya direka berdasarkan standard seperti IEC 60228 atau IEC 60502-1.
Standard ini menetapkan syarat khusus mengenai struktur, ketahanan, serta kualiti penebat untuk memastikan keselamatan dan kebolehpercayaan kabel (Central Cables Berhad).
Memilih kabel tanpa rujukan standard boleh berisiko tinggi. Ia bukan sahaja menjejaskan operasi, tetapi juga boleh menyebabkan masalah pematuhan undang-undang jika berlaku insiden.
Contoh Aplikasi Saiz Kabel ABC di Malaysia
Agar lebih mudah membayangkan peranan saiz kabel ABC dalam kehidupan seharian, berikut adalah beberapa contoh aplikasi praktikal di Malaysia:
- Kawasan Desa – konfigurasi 3 × 35 mm² + 1 × 25 mm² banyak digunakan kerana sesuai untuk beban sederhana. Kabel ini memudahkan pemasangan di tiang elektrik dengan jarak antara rumah yang berjauhan, tanpa perlu sistem kompleks.
- Kawasan Perumahan Bandar – kabel 3 × 50 mm² + 1 × 35 mm² lebih kerap digunakan kerana ia mampu menampung lebih ramai pengguna dalam radius kecil. Ini menjadikan bekalan lebih stabil di kawasan padat.
- Kawasan Pantai atau Industri Kecil – saiz 3 × 70 mm² + 1 × 50 mm² sering dipilih kerana tahan cuaca ekstrem. Kabel ini memastikan penghantaran tenaga kekal stabil walaupun di lokasi yang berisiko tinggi terhadap kelembapan dan angin kencang (Central Cables Berhad).
Contoh-contoh ini membuktikan bahawa tidak ada satu saiz kabel yang sesuai untuk semua keadaan. Sebaliknya, pemilihan perlu disesuaikan dengan lokasi, jenis pengguna, serta keperluan tenaga elektrik.
Penutup
Pemahaman mendalam tentang saiz wayar ABC memberikan nilai tambah bukan sahaja bagi kontraktor dan jurutera, tetapi juga bagi pengguna biasa yang ingin memastikan keselamatan dan kecekapan dalam penggunaan elektrik.
Dengan mengambil kira faktor beban, jarak, persekitaran, dan kepatuhan standard, pemilihan kabel menjadi lebih tepat dan bertanggungjawab.
Kabel ABC di Malaysia hadir dalam pelbagai konfigurasi yang boleh disesuaikan mengikut projek.
Dari kawasan desa hingga bandar, setiap saiz mempunyai peranan tertentu yang menyokong keperluan tenaga masyarakat.
Sebelum membuat keputusan, rujukan kepada katalog rasmi dan spesifikasi teknikal adalah langkah yang bijak.
Pada akhirnya, memilih saiz kabel yang tepat bukan sahaja menjimatkan kos jangka panjang, tetapi juga memberikan ketenangan kerana anda tahu sistem elektrik berfungsi dengan lebih selamat.
Jadi, sudahkah anda mempertimbangkan dengan teliti saiz kabel ABC yang sesuai untuk projek anda?
Pertanyaan yang Kerap Ditanya Tentang Saiz Wayar ABC
Ramai pembaca sering mempunyai persoalan tambahan selepas memahami penjelasan teknikal mengenai kabel ABC.
Untuk membantu, berikut adalah himpunan soalan yang lazim ditanyakan, disertakan dengan jawapan ringkas agar lebih mudah dijadikan rujukan cepat.
Apakah beza kabel ABC dengan kabel konvensional tanpa penebat?
- Kabel ABC mempunyai lapisan penebat pada setiap konduktor yang dibundel bersama.
- Kabel konvensional biasanya tidak berpenebat dan terdedah kepada risiko renjatan atau litar pintas.
Bagaimana cara menentukan saiz kabel ABC yang sesuai?
- Pertimbangkan beban arus yang akan digunakan.
- Ambil kira jarak penghantaran supaya tidak berlaku kehilangan voltan.
- Sesuaikan dengan kondisi persekitaran serta piawaian keselamatan.
Apakah maksud label seperti 4C × 25 mm² pada kabel?
- “4C” menunjukkan empat core atau teras konduktor.
- “25 mm²” merujuk kepada luas penampang setiap konduktor yang menentukan kapasiti arus.
Mengapa kabel LV dan MV mempunyai saiz berbeza?
- LV digunakan untuk beban sederhana seperti perumahan atau desa.
- MV direka untuk kapasiti lebih besar seperti kawasan industri atau komersial.
Adakah kabel ABC sesuai digunakan di kawasan pantai?
- Ya, kerana penebat XLPE atau PE tahan terhadap kelembapan dan hakisan.
- Kabel ini direka untuk bertahan dalam keadaan tropika dengan cuaca ekstrem.
Adakah semua kabel ABC di Malaysia mematuhi piawaian antarabangsa?
- Kebanyakan kabel yang sah dipasarkan mematuhi standard seperti IEC 60228 atau IEC 60502-1.
- Sentiasa semak katalog rasmi pengeluar untuk memastikan pematuhan piawaian.
Dengan memahami soalan lazim ini, anda boleh membuat keputusan lebih yakin dalam memilih kabel yang tepat.
Setiap projek mempunyai keperluan unik, dan maklumat tambahan seperti ini membantu mengelakkan kesilapan pemilihan yang mungkin memberi kesan jangka panjang.
