Listrik.my – Dalam dunia pemasangan elektrik di Malaysia, memahami saiz wayar 3 core yang sesuai bukan sekadar persoalan teknikal, ia berkait rapat dengan keselamatan, prestasi, dan pematuhan kepada piawaian tempatan.
Kabel 3 core sering digunakan untuk sistem yang melibatkan wayar hidup (live), neutral dan bumi (earth), dan memainkan peranan penting dalam pelbagai aplikasi elektrik domestik dan komersial ringan.
Bagi ramai pemilik rumah, kontraktor kecil, atau pengguna DIY, memilih kabel yang betul boleh jadi membingungkan.
Kita mungkin pernah tertanya adakah kabel 2 core mencukupi, atau adakah perlu guna kabel 3 core untuk aircond?
Dan berapa saiz sepatutnya untuk oven elektrik di dapur?
Kesemua persoalan ini bukan hanya tentang ‘boleh guna atau tidak, tetapi melibatkan faktor keselamatan, kecekapan tenaga, dan kelulusan pihak berkuasa seperti TNB dan Suruhanjaya Tenaga.
Memilih saiz yang salah boleh mengakibatkan risiko seperti litar pintas, kehilangan kuasa, malah kebakaran.
Maka itu, artikel ini akan mengupas secara menyeluruh jenis kabel 3 core, panduan pemilihan saiz, dan faktor teknikal yang perlu dipertimbangkan berdasarkan sumber rasmi dan industri.

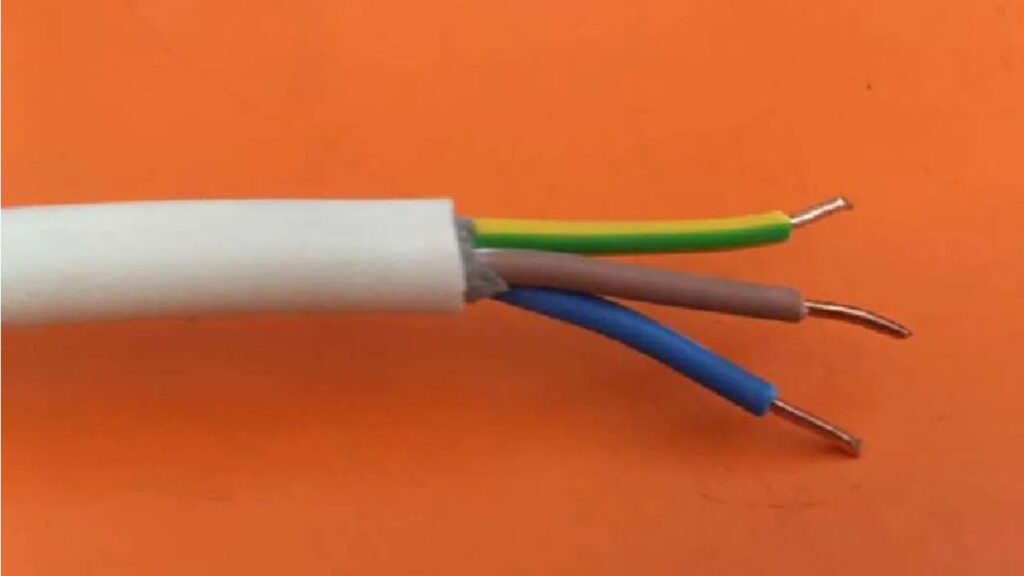

Pengenalan kepada Kabel 3 Core
Kabel 3 core merujuk kepada jenis kabel elektrik yang mempunyai tiga konduktor utama di dalamnya: wayar hidup (live), neutral, dan bumi (earth).
Ketiga-tiganya memainkan peranan penting dalam menjamin sistem elektrik yang selamat dan berfungsi dengan baik.
Secara amnya, kabel ini digunakan dalam pemasangan elektrik yang memerlukan sistem pembumian contohnya pemanas air, peralatan dapur, dan lampu luar bangunan.
Kabel jenis ini banyak digunakan dalam kediaman moden kerana memberikan perlindungan tambahan daripada risiko kebocoran arus elektrik.
Berbeza dengan kabel 2 core yang hanya membawa arus dan neutral, kelebihan kabel 3 core adalah kehadiran wayar bumi yang membantu mengalihkan arus bocor dan mengurangkan risiko kejutan elektrik.
Apabila peralatan mengalami kerosakan dalaman, arus bocor akan disalurkan ke bumi dan memutuskan litar melalui MCB atau ELCB, sekali gus mengelakkan bahaya kepada pengguna.
Kabel ini sering digunakan dalam sistem tiga pin yang diwajibkan oleh piawaian keselamatan Malaysia.

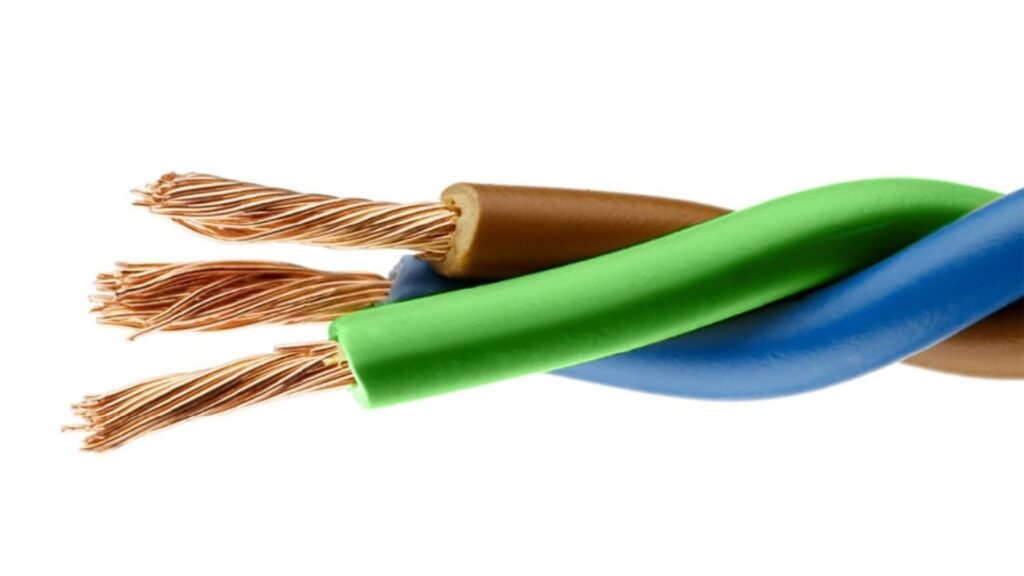

Kenapa Penting Memilih Saiz Wayar yang Tepat?
Saiz wayar bukan semata-mata soal panjang atau ketebalan, tetapi melibatkan kemampuan konduktor menghantar arus elektrik secara selamat dan efisien.
Kabel yang terlalu kecil boleh menjadi terlalu panas apabila menampung arus tinggi, lalu berisiko menyebabkan kebakaran atau merosakkan peralatan.
Sebaliknya, menggunakan kabel yang terlalu besar pula tidak ekonomik, lebih mahal, dan sukar dikendalikan terutama untuk pemasangan dalam ruang sempit.
Piawaian seperti yang dinyatakan dalam dokumen TNB Distribution Technical Standard menegaskan pentingnya pemilihan saiz berdasarkan arus, jarak kabel, dan jenis pemasangan.
TNB juga menekankan keperluan memastikan rintangan voltan jatuh tidak melebihi had piawai dalam litar akhir.
Ini penting kerana voltan jatuh yang tinggi boleh menyebabkan prestasi peralatan terganggu, seperti lampu yang malap atau motor elektrik yang cepat panas.
Kesilapan dalam pemilihan saiz bukan hanya membawa risiko fizikal, tetapi juga implikasi kos jangka panjang seperti peningkatan bil elektrik dan kerosakan alat.

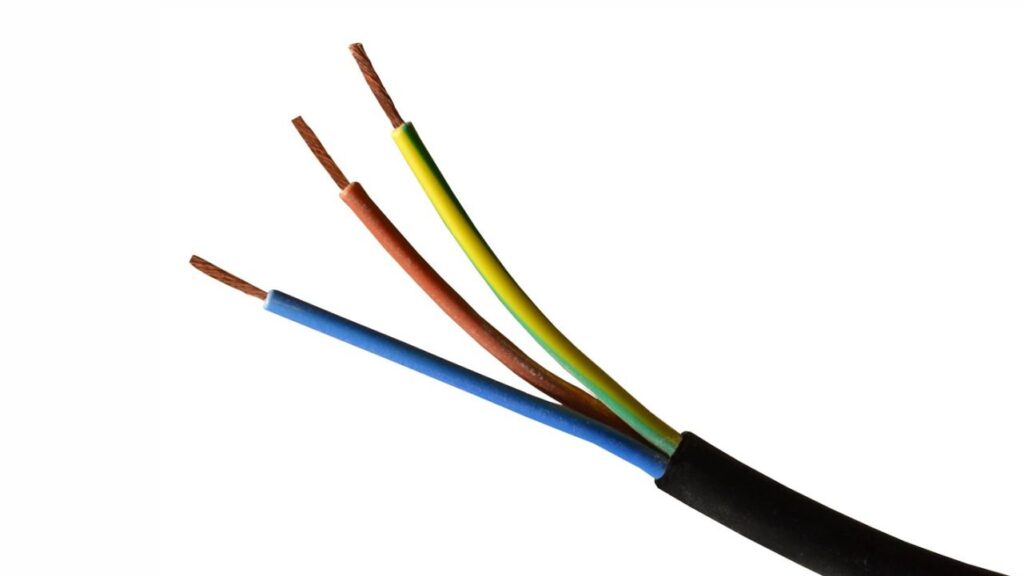

Jenis-Jenis Kabel 3 Core yang Terdapat di Pasaran
Pelbagai jenis kabel 3 core tersedia di pasaran Malaysia, masing-masing mempunyai ciri dan kegunaan tersendiri bergantung kepada keperluan projek.
Memahami perbezaan ini boleh membantu pengguna memilih kabel yang sesuai dan tidak membazirkan kos atau mengorbankan keselamatan.
Kabel NYY 3 Core
Kabel ini biasanya digunakan dalam pemasangan tetap seperti dalam dinding, siling, dan lantai konkrit.
Ia sesuai untuk kawasan dalaman yang kering dan tidak terdedah kepada kelembapan tinggi.
Rekabentuknya kukuh, dengan penebat PVC yang tahan lama.
Kabel Armoured (SWA) 3 Core
Jenis kabel ini dilengkapi dengan lapisan pelindung keluli (steel wire armour) yang membolehkannya ditanam di tanah atau digunakan dalam persekitaran kasar.
Ia ideal untuk sistem pencahayaan luar, pam air, atau pemasangan jarak jauh ke luar rumah.
Kabel Fleksibel (Flex Cable) 3 Core
Kabel ini lebih lembut dan mudah dilentur, menjadikannya sesuai untuk peralatan bergerak seperti pemanas air, ketuhar mikro, atau mesin basuh.
Ia mudah dikenali melalui permukaan luar getah atau PVC yang fleksibel.
Kabel Solar 3 Core
Kabel jenis ini direka khusus untuk pemasangan sistem tenaga solar.
Ia tahan haba, tahan UV, dan berfungsi dengan baik dalam suhu ekstrem.
Untuk pemasangan yang terdedah kepada cahaya matahari langsung atau suhu tinggi, kabel ini menjadi pilihan utama.
Menurut senarai kabel bertauliah SIRIM, semua kabel yang digunakan untuk pemasangan tetap harus melalui pensijilan keselamatan untuk memastikan tahan arus, tahan tegangan dan sesuai dengan aplikasi pengguna.

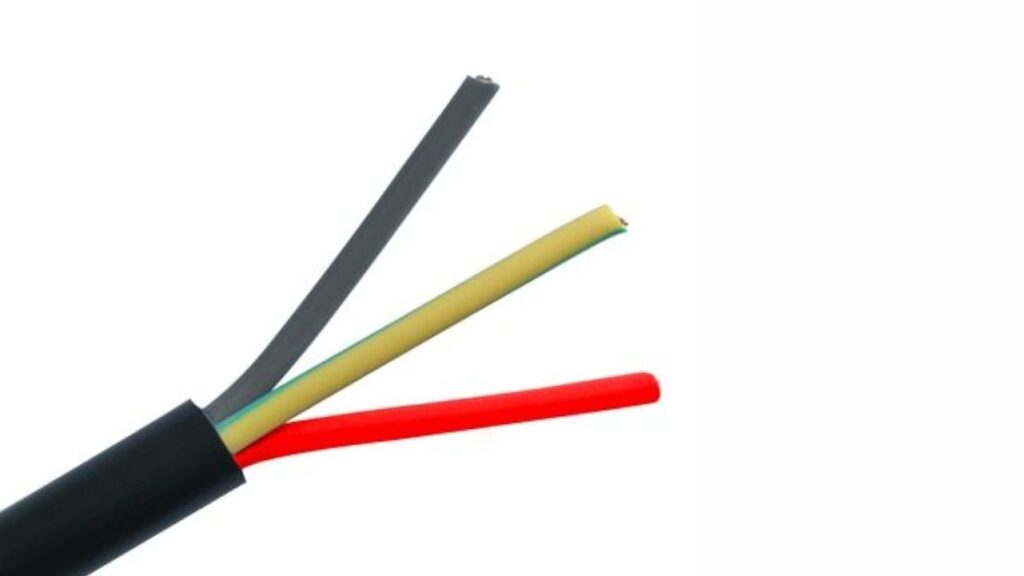

Panduan Pemilihan Saiz Wayar 3 Core Mengikut Penggunaan
Salah satu soalan yang sering timbul ialah: berapa saiz kabel 3 core yang sesuai untuk digunakan dalam sesebuah rumah?
Berikut adalah rujukan umum berdasarkan aplikasi harian:
- 1.5mm² → untuk lampu, kipas siling, dan peranti berkuasa rendah.
- 2.5mm² → sesuai untuk soket biasa, pengecas, TV, dan komputer.
- 4mm² → digunakan untuk pemanas air, hob elektrik, dan peralatan dapur berkuasa tinggi.
- 6mm² → sesuai untuk penyaman udara, motor pam, dan litar utama.
- 10mm² → digunakan dalam litar utama DB, oven industri, atau pemasangan luar jarak jauh.
Panduan ini boleh dijadikan rujukan asas, namun pemilihan akhir masih bergantung kepada jumlah arus (ampere) yang dilalui serta jarak pemasangan.
Menurut Suruhanjaya Tenaga, semua litar harus disertakan sistem pembumian dan dipasang oleh juruelektrik bertauliah bagi menjamin keselamatan dan pematuhan undang-undang.
Faktor Penentu Saiz Kabel 3 Core
Walaupun saiz boleh dirujuk pada panduan umum, beberapa faktor kritikal perlu diambil kira sebelum memilih kabel:
- Beban Arus (Ampere)
Semakin tinggi arus, semakin besar saiz kabel yang diperlukan bagi mengelakkan pemanasan. - Jarak Kabel
Kabel panjang perlu saiz lebih besar untuk mengurangkan kehilangan voltan sepanjang penghantaran. - Jenis Penggunaan
Untuk kawasan basah atau panas, kabel perlu tahan suhu dan kelembapan, seperti armoured cable. - Suhu Persekitaran
Lokasi tropika seperti Malaysia boleh meningkatkan suhu kabel, memerlukan penyesuaian saiz. - Jenis Pemasangan
Pemasangan di dalam tanah, dinding konkrit, atau pada permukaan terbuka mempengaruhi tahap pengudaraan kabel dan kesan pemanasan.
Dengan mempertimbangkan semua faktor ini, pemilihan kabel menjadi lebih tepat dan mengurangkan risiko pembaziran atau kecuaian teknikal.
Diagram & Jadual Saiz Wayar 3 Core
Untuk pengguna yang ingin mendapatkan rujukan visual, laman seperti KVC Electrical Guide menyediakan jadual arus maksimum dan voltan jatuh mengikut saiz kabel dan panjang pemasangan.
Maklumat sebegini sangat berguna untuk juruelektrik atau pengguna DIY yang ingin memastikan spesifikasi teknikal dipenuhi tanpa perlu bergantung sepenuhnya kepada perunding luar.
Sebagai contoh, untuk litar pemanas air yang menggunakan arus 20A dan panjang kabel melebihi 10 meter, kabel 2.5mm² mungkin tidak mencukupi dan pengguna disarankan beralih ke 4mm².
Tips & Amalan Terbaik Pemasangan Kabel 3 Core
Memilih kabel yang betul tidak menjamin keselamatan sepenuhnya jika pemasangan dilakukan secara cuai atau tidak mengikut standard.
Berikut adalah beberapa amalan terbaik:
- Gunakan hanya kabel dengan label SIRIM atau kelulusan TNB
- Elakkan sambungan tidak rasmi, seperti menggunakan penyambung plastik atau pita penebat tanpa kotak sambungan yang betul
- Pastikan litar dilindungi oleh MCB dan ELCB yang sesuai mengikut nilai arus
- Gunakan konduit yang betul bagi melindungi kabel dari gangguan fizikal
- Semak sambungan ke DB (Distribution Board) bagi memastikan setiap litar mendapat perlindungan dan pemutus arus
Dalam panduan elektrik tapak bina oleh CIDB, pemasangan kabel juga perlu mengikut sistem pembumian yang betul bagi melindungi pekerja dan pengguna.
Ini termasuk penandaan jelas pada DB, pemasangan grounding rod, dan pemeriksaan voltan kebocoran secara berkala.
Rujukan & Piawaian Rasmi
Untuk pemasangan kekal dan selamat, rujuk kepada dokumen rasmi seperti:
- TNB Distribution Technical Standard
Menyediakan garis panduan saiz kabel, sistem sambungan dan piawaian. - Senarai kabel bertauliah oleh SIRIM QAS
Mengenalpasti kabel yang lulus ujian keselamatan. - Suruhanjaya Tenaga – Garis Panduan Pemasangan Elektrik
Menyentuh hal pengesahan kelulusan sistem oleh pegawai kompeten. - CIDB Panduan Sistem Elektrik Tapak Bina
Berguna untuk memahami keperluan pemasangan di kawasan pembinaan.
Pemilihan saiz wayar 3 core bukan sahaja harus tepat, tetapi juga mengikut keperluan sebenar dan spesifikasi yang telah ditetapkan.
Dengan pengetahuan yang mencukupi dan rujukan kepada dokumen rasmi, pengguna di Malaysia boleh membuat keputusan yang lebih bijak dan selamat dalam sebarang pemasangan elektrik.
Soalan Umum Mengenai Saiz dan Penggunaan Kabel 3 Core
Sebahagian besar pembaca yang mencari informasi mengenai kabel 3 core bukan hanya ingin tahu tentang jenis dan saiznya, tetapi juga mempunyai pertanyaan praktikal lain yang lebih spesifik.
Berikut ialah beberapa pertanyaan lazim yang sering ditanyakan berkait dengan pemasangan, keselamatan, dan aplikasi sebenar kabel 3 core dalam kehidupan harian.
Bolehkah kabel 3 core digunakan untuk pemasangan soket biasa di rumah?
- Ya, kabel 3 core sesuai digunakan untuk soket jenis tiga pin, terutama apabila memerlukan sambungan bumi untuk peralatan elektrik berlogam.
- Pastikan soket dan sistem pembumian telah disambung dengan betul mengikut piawaian keselamatan.
Apakah perbezaan utama antara kabel 2 core dan 3 core dalam konteks rumah kediaman?
- Kabel 2 core hanya membawa wayar hidup dan neutral, tanpa perlindungan bumi.
- Kabel 3 core menambah wayar bumi untuk keselamatan tambahan dan diwajibkan dalam banyak pemasangan rumah moden.
Bagaimana cara mengetahui saiz kabel 3 core yang betul untuk satu peralatan tertentu?
- Tentukan arus (ampere) yang digunakan oleh peralatan tersebut.
- Rujuk panduan saiz kabel mengikut ampere dan panjang litar.
- Gunakan kabel bertauliah dengan label saiz yang jelas dicetak pada permukaannya.
Adakah semua kabel 3 core perlu memiliki kelulusan SIRIM atau TNB?
- Untuk pemasangan kekal dalam sistem domestik atau komersial, ya hanya kabel yang mempunyai kelulusan SIRIM/TNB dibenarkan.
- Ini memastikan kabel telah melalui ujian ketahanan arus, penebatan, dan keselamatan.
Bilakah perlu gunakan kabel armoured (SWA) berbanding kabel biasa?
- Gunakan kabel SWA apabila pemasangan berada di luar bangunan, dalam tanah, atau dalam persekitaran kasar.
- Kabel ini memberikan perlindungan fizikal tambahan daripada gangguan luaran seperti hentakan atau gigitan haiwan.
Adakah kabel 3 core sesuai untuk sistem penyaman udara?
- Ya, terutamanya untuk unit penyaman udara yang mempunyai casis logam dan memerlukan sambungan bumi.
- Saiz kabel bergantung kepada kuasa unit kebiasaannya 4mm² atau 6mm² digunakan.
Dengan menjawab soalan-soalan ini, kami berharap pembaca dapat membuat keputusan yang lebih yakin dan tepat ketika memilih kabel 3 core untuk keperluan pemasangan elektrik.
Jika masih ragu-ragu, sebaiknya dapatkan nasihat daripada juruelektrik berdaftar agar pemasangan memenuhi standard keselamatan yang ditetapkan.
