Listrik.my – Suis utama merupakan komponen paling kritikal dalam sistem elektrik sesebuah kediaman atau bangunan. Ia berperanan memutus dan menyambung bekalan elektrik secara menyeluruh kepada papan agihan utama.
Di Malaysia, pemilihan saiz suis utama yang betul bukan hanya berkait dengan kecekapan elektrik, malah keselamatan pengguna untuk pematuhan kepada standard seperti yang digariskan oleh Suruhanjaya Tenaga (ST) serta TNB.
Memahami aspek teknikal serta keperluan sebenar suis utama membantu pemilik premis, kontraktor elektrik, dan pengguna biasa membuat keputusan yang tepat.
Kesilapan dalam pemilihan saiz boleh menyebabkan sistem elektrik gagal berfungsi dengan baik, atau lebih buruk, mendatangkan risiko kebakaran dan kerosakan pada peralatan.
Oleh itu, pemahaman yang mendalam mengenai topik ini sangat penting, lebih-lebih lagi apabila berkait rapat dengan spesifikasi teknikal dan keperluan semasa di Malaysia.

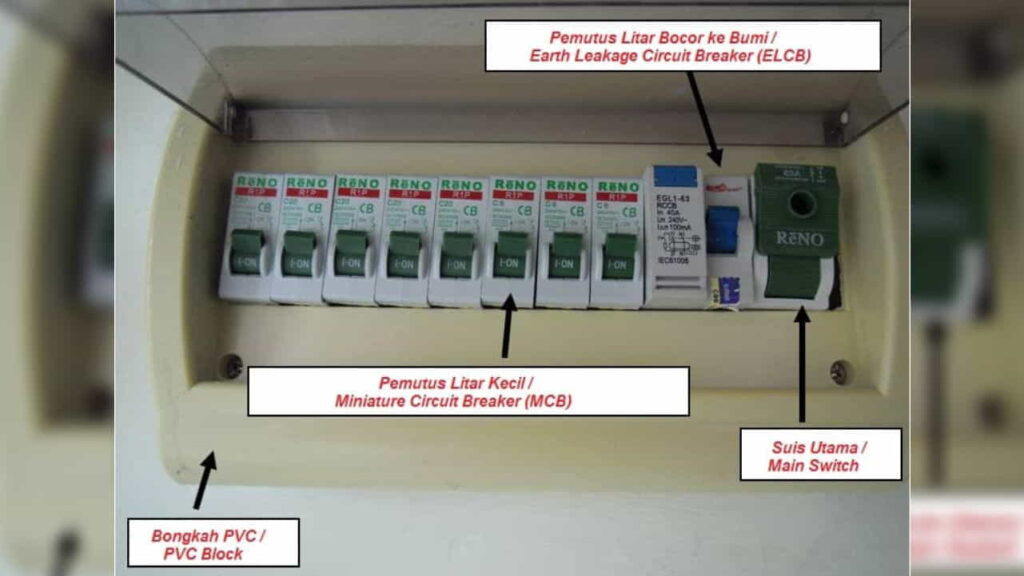

Pengenalan kepada Suis Utama Elektrik
Suis utama, atau lebih dikenali sebagai main switch, berfungsi sebagai pemutus litar keseluruhan di sesebuah sistem elektrik.
Ia biasanya dipasang di papan suis utama (Main Switch Board – MSB)menjadi titik kawalan utama untuk bekalan dari pencawang ke seluruh sistem agihan dalam bangunan.
Tanpa suis utama yang sesuai, sebarang kerja penyelenggaraan atau kecemasan tidak dapat dilakukan dengan selamat.
Peranannya bukan sekadar sebagai suis, tetapi juga sebagai perlindungan awal kepada sistem elektrik secara keseluruhan.
Komponen Berkaitan dalam Sistem MSB
Antara komponen yang sering berkait rapat dengan suis utama ialah:
- MCCB (Moulded Case Circuit Breaker) – digunakan untuk litar arus sederhana, mampu memberikan perlindungan terhadap arus lebihlitar pintas.
- ACB (Air Circuit Breaker) – untuk aplikasi arus tinggi seperti bangunan komersial besar atau industri.
- Busbar – jalur konduktor utama yang menyalurkan tenaga dari suis utama ke litar lain.
- Relay Perlindungan – seperti overload relay atau earth fault relay, yang akan mengaktifkan pemutusan automatik jika berlaku anomali.
Kombinasi semua komponen ini menjadikan papan suis utama sebagai pusat kawalan elektrik yang strategik, dan semuanya dipengaruhi oleh pemilihan saiz suis utama yang tepat.
Piawaian Standard Malaysia Mengenai Suis Utama
Di Malaysia, saiz suis utama keseluruhan pemasangannya perlu mematuhi beberapa dokumen rasmi dan standard yang telah ditetapkan oleh agensi kerajaan.
Setiap premis yang ingin disambungkan kepada bekalan TNB perlu menunjukkan pelan teknikal lengkap, termasuk spesifikasi suis utama yang digunakan.
Dokumen Rujukan Garis Panduan Teknikal
Beberapa dokumen rujukan penting termasuk:
- Garis panduan daripada Suruhanjaya Tenaga (ST) yang menjelaskan aspek pendawaian, perlindungan litar,spesifikasi komponen seperti MCCBsuis utama.
- Piawaian Reka Bentuk Pencawang TNB yang memberi panduan pemasangan suis utama termasuk susun atur ruang MSB, keperluan keselamatan,lokasi yang sesuai.
Standard-standard ini memastikan suis utama bukan sahaja berfungsi, tetapi selamat dan boleh diakses dengan mudah. Ia juga menetapkan kaedah pemasangan profesional dan sistematik.

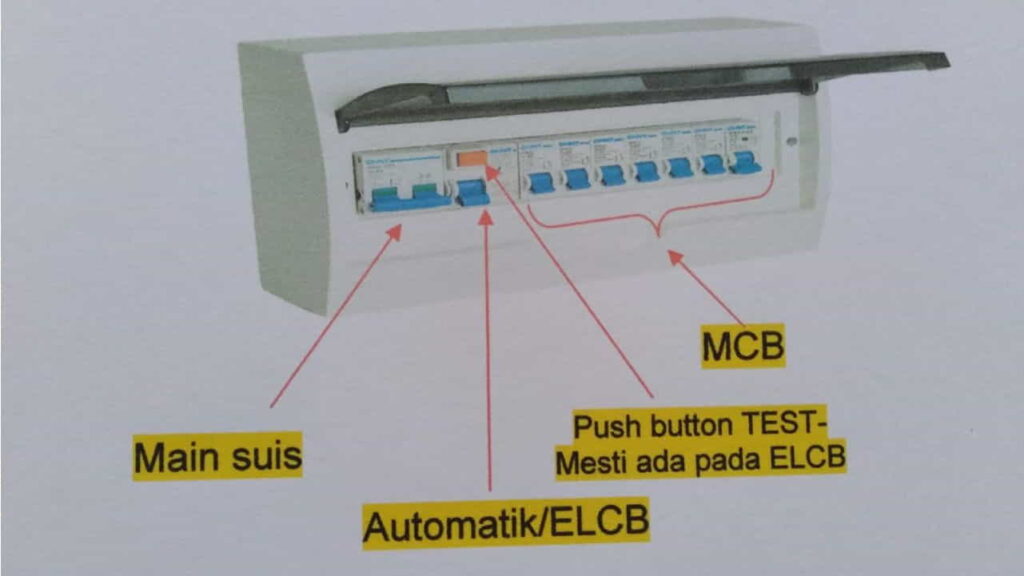

Saiz Suis Utama Biasa Digunakan di Rumah
Untuk premis domestik, terdapat beberapa kapasiti arus utama yang sering digunakan. Kapasiti ini ditentukan berdasarkan keperluan beban elektrik rumah tersebut.
Angka Ampere yang Lazim Digunakan
Berikut adalah antara kapasiti biasa:
- 32A – sesuai untuk rumah kecil dengan penggunaan tenaga yang rendah.
- 40A – sering digunakan di rumah teres satu tingkat dengan beberapa peralatan berat.
- 63A – digunakan bagi rumah dua tingkat atau banglo dengan beban tinggi seperti sistem penghawa dingin pelbagai unit.
Dalam artikel “Mengenal DB Board Elektrik Rumah Anda”, turut dijelaskan bahawa kabel utama perlu disesuaikan dengan rating suis ini.
Misalnya, kabel bersaiz 6mm² atau lebih besar diperlukan untuk suis 40A bagi memastikan keselamatan beban arus.
Penggunaan suis dengan kapasiti tidak sesuai tanpa pengiraan beban yang tepat boleh menyebabkan pemutus litar gagal berfungsi ketika berlaku kecemasan.
Cara Menentukan Saiz Suis Utama yang Sesuai
Pemilihan saiz suis utama bukanlah satu tindakan sewenang-wenangnya. Terdapat beberapa faktor penting yang perlu dipertimbangkan, dan setiap daripadanya boleh mempengaruhi keberkesanan serta keselamatan sistem.
Faktor-faktor Penentu Saiz Suis Utama
- Jumlah beban elektrik – Tambahan peralatan seperti pemanas air, oven elektrik,sistem pendingin udara akan meningkatkan keperluan kapasiti suis.
- Jenis fasa (satu fasa atau tiga fasa) – Rumah dengan sistem tiga fasa memerlukan suis utama yang lebih besar dan biasanya dalam bentuk MCCB.
- Saiz kabel utama – Kabel perlu menampung arus dari suis utama. Sekiranya suis dinaikkan kepada 63A, kabel 10mm² atau lebih diperlukan.
- Jenis premis dan tujuan penggunaannya – Kediaman biasa, rumah sewa, atau kilang kecil mempunyai keperluan yang berbeza-beza.
- Penambahan masa hadapan – Pertimbangan untuk beban elektrik tambahan dalam beberapa tahun akan datang juga harus diambil kira.
Rujukan daripada ST dalam sukatan penjaga jentera elektrik menunjukkan bahawa setiap perubahan kapasiti harus dilakukan dengan pengiraan yang lengkap oleh juruteknik atau wireman bertauliah.
Ini untuk mengelakkan kesilapan seperti kabel terlalu kecil untuk suis besar, yang boleh menyebabkan kebakaran.
Hubungan Antara Saiz Suis Utama dan Komponen Perlindungan
Semakin besar saiz suis utama, semakin penting peranan komponen tambahan dalam memastikan sistem dapat bertindak balas dengan betul terhadap sebarang gangguan.
Komponen Penting dalam Sistem Perlindungan
- MCCB atau ACB – Suis utama 250A ke atas biasanya memerlukan ACB, kerana MCCB mempunyai had tertentu dari segi kemampuan arus.
- RCCB – Penting untuk melindungi pengguna dari kejutan elektrik akibat kebocoran arus ke bumi.
- Overload relay dan earth fault relay – Bertindak sebagai sensor automatik yang akan memutuskan arus apabila berlaku kelebihan beban atau kebocoran.
Dalam panduan teknikal “Papan Suis Utama (MSB)”, diperjelaskan bahawa pemilihan komponen ini sangat bergantung kepada saiz suis utama, jenis beban,risiko dalam sesebuah sistem.
Spesifikasi FizikalRuang untuk Papan Suis Utama
Faktor saiz fizikal dan ruang pemasangan MSB sering kali diabaikan, sedangkan ia memberi kesan besar kepada keselamatan dan penyelenggaraan.
Aspek yang Perlu Diperhatikan
- Ruang minimum dan pengudaraan mencukupi – MSB tidak boleh diletakkan di ruang sempit atau tertutup sepenuhnya.
- Akses selenggara – Juruteknik mesti dapat mencapai semua bahagian MSB tanpa perlu membongkar struktur utama.
- Ruangan lebihan 20% – Ini penting untuk penambahan beban masa hadapan tanpa perlu mengganti papan baru.
Rujukan daripada TNB menjelaskan bahawa setiap pencawang perlu mempunyai jarak operasi dan pencahayaan mencukupi untuk memastikan kerja-kerja teknikal dapat dilakukan dengan selamat.
Selain itu, kehadiran alat pemadam api CO₂ juga disarankan berhampiran kawasan MSB untuk kawalan awal sekiranya berlaku kebakaran elektrik.
Contoh Aplikasi Berdasarkan Jenis Premis
Aplikasi sebenar penggunaan suis utama berbeza mengikut jenisskala premis. Ini membantu memahami bagaimana teori di atas diaplikasikan secara praktikal.
Senario Satu: Rumah Teres Biasa
- Jenis fasa: Satu fasa
- Saiz suis utama: 40A
- Kabel utama: 6mm²
- Peralatan: 2 unit penghawa dingin, 1 pemanas air, 1 mesin basuh, 20 titik kuasa
- Perlindungan tambahan: RCCB 100mA, MCB 6A–32A mengikut litar
Senario Dua: Kedai Dua Tingkat Komersial
- Jenis fasa: Tiga fasa
- Saiz suis utama: 100A hingga 160A MCCB
- Kabel utama: 25mm² ke atas
- Peralatan: sistem pendingin beku, pemanas elektrik, pencahayaan LED komersial
- Perlindungan tambahan: ACB dan overload relay dengan setpoint boleh laras
Kedua-dua contoh di atas menunjukkan bagaimana saiz suis utama tidak boleh dipilih secara rawak, malah memerlukan analisis menyeluruh terhadap keperluan tenaga dan keselamatan.
perancangan sistem elektrik yang baik bermula dengan pemilihan saiz suis utama yang tepat.
Pemilik premis, juruteknik, mahupun pemaju hartanah tidak boleh memandang ringan aspek ini kerana ia menjadi titik pertama keselamatan dan kebolehpercayaan sistem secara keseluruhan.
Daripada memahami kapasiti arus, jenis fasa, saiz kabel, hinggalah kepada penempatan papan suis utama, setiap elemen perlu dirancang dengan teliti berdasarkan keperluan sebenar dan garis panduan rasmi.
Sekiranya diragui, penglibatan tenaga profesional yang bertauliah sangatlah digalakkan agar keputusan yang dibuat dapat menjamin ketahanan jangka panjang serta pematuhan piawaian tempatan.
Tanya Jawab Tentang Pemilihan Saiz Suis Utama yang Sering Muncul
Dalam proses memilih dan memasang suis utama, banyak pertanyaan yang sering timbul dari pemilik rumah, juruteknik, maupun pengguna biasa.
Bagian ini merangkum beberapa pertanyaan umum yang sering diajukan, sekaligus memberikan jawaban yang mudah dipahami untuk membantu memperjelas aspek teknikal dan praktikal terkait pemilihan saiz suis utama.
Apa fungsi utama suis utama dalam sistem elektrik rumah?
- Memutus dan menyambung bekalan elektrik secara keseluruhan.
- Bertindak sebagai titik kawalan utama bagi sistem elektrik.
- Memberi perlindungan awal jika berlaku gangguan atau kecemasan.
Bagaimana menentukan saiz suis utama yang tepat untuk rumah?
- Berdasarkan jumlah beban elektrik keseluruhan rumah.
- Mempertimbangkan jenis fasa (satu fasa atau tiga fasa).
- Menyesuaikan dengan saiz kabel utama yang digunakan.
- Mengambil kira rencana penambahan peralatan elektrik di masa depan.
Apakah risiko menggunakan suis utama yang saiznya tidak sesuai?
- Kegagalan suis memutuskan arus sewaktu kecemasan.
- Potensi risiko kebakaran akibat pemanasan kabel atau peralatan.
- Kerusakan pada peralatan elektrik dan gangguan operasi sistem.
Apakah perbezaan antara MCCBACB dalam konteks suis utama?
- MCCB digunakan untuk kapasiti arus sederhana dan premis kecil hingga sederhana.
- ACB sesuai untuk kapasiti arus yang lebih tinggi dan bangunan besar atau industri.
- Kedua-duanya berfungsi sebagai pemutus litar dan perlindungan terhadap litar pintas.
Mengapa penting memastikan ruang dan pemasangan papan suis utama sesuai standar?
- Untuk keselamatan pengguna juruteknik semasa penyelenggaraan.
- Memudahkan akses servis dan penggantian komponen jika perlu.
- Menjamin sistem pengudaraan yang baik untuk mengurangkan risiko kepanasan.
Bolehkah saya menambah beban elektrik tanpa mengganti suis utama?
- Penambahan beban perlu dikaji berdasarkan kapasiti suis utama dan kabel.
- Jika beban melebihi kapasiti, suis utamakabel perlu dinaik taraf.
- Dapatkan nasihat juruteknik bertauliah untuk pengiraan tepat dan keselamatan.
Dengan pendekatan ini, bukan sahaja keselamatan terjamin, malah keberkesanan penggunaan tenaga juga dapat dioptimumkan satu pelaburan awal yang membawa hasil besar dalam jangka panjang.
