Listrik.my – Menentukan saiz kabel untuk litar kawalan bukan sekadar isu teknikal, tetapi juga soal keselamatan, kecekapan, dan pematuhan terhadap peraturan yang ditetapkan.
Ramai orang sering menganggap kabel hanyalah perantara arus elektrik, padahal pemilihan saiz yang salah boleh mengakibatkan kerosakan peralatan, litar gagal berfungsi dengan baik, malah boleh membawa kepada kebakaran yang berbahaya.
Oleh itu, memahami panduan dan piawaian rasmi menjadi langkah asas sebelum sebarang pemasangan dilakukan.
Dalam konteks Malaysia, pemilihan kabel bukan hanya bergantung kepada pengalaman juruteknik semata-mata. Ia turut dipandu oleh piawaian seperti yang digariskan oleh Suruhanjaya Tenaga (ST), Jabatan Kerja Raya (JKR), serta rujukan antarabangsa seperti IEC.
Artikel ini akan menghuraikan secara menyeluruh bagaimana menentukan saiz kabel yang sesuai untuk litar kawalan, termasuk contoh penggunaan sebenar, faktor penentu, dan keselarasan dengan standard global.
Dengan cara ini, pembaca bukan sahaja memperoleh panduan praktikal, tetapi juga dapat memahami sebab teknikal di sebalik setiap pilihan kabel.
Piawaian dan Garis Panduan di Malaysia
Dalam menentukan kabel yang sesuai, piawaian rasmi Malaysia merupakan rujukan pertama yang harus diteliti.
Suruhanjaya Tenaga (ST) melalui dokumen MS-2112 menetapkan spesifikasi kabel berpenebat PVC sehingga 750V, manakala MS 2108 pula meliputi pemasangan kabel sehingga 35 mm² .
Kedua-dua dokumen ini memperlihatkan bagaimana kawalan terhadap penggunaan kabel ditetapkan dengan jelas untuk memastikan keselamatan pengguna dan kelancaran sistem elektrik.
Selain dokumen standard, terdapat juga Garis Panduan Pendawaian Elektrik Pepasangan Domestik yang diterbitkan oleh ST dan JKR.
Panduan ini menyediakan contoh saiz kabel yang disyorkan mengikut jenis litar, sama ada untuk lampu, soket kuasa, atau sistem kawalan .
Peraturan ini sangat penting kerana ia membantu kontraktor atau juruteknik membuat keputusan tanpa bergantung kepada tekaan.
Tambahan pula, peraturan IEE Wiring Regulations turut diaplikasikan di Malaysia. Sebagai contoh, ia menetapkan kabel minimum 1.5 mm² untuk litar lampu dan 2.5 mm² untuk litar soket kuasa.
Hal ini membuktikan integrasi piawaian antarabangsa dalam konteks tempatan, sekali gus meningkatkan tahap keselamatan serta seragam dengan amalan terbaik global.

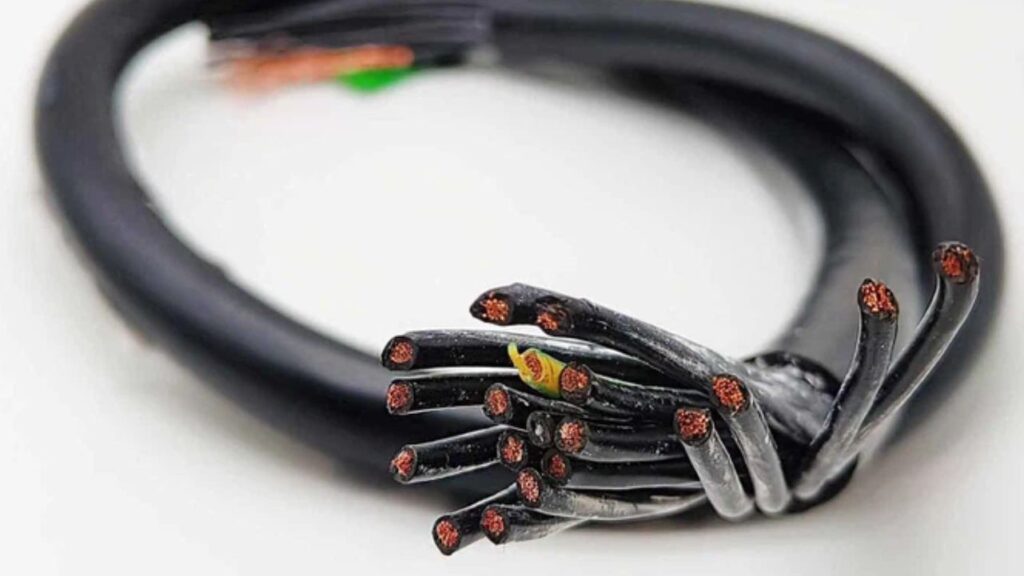

Saiz Kabel Umum Untuk Litar Kawalan
Dalam praktiknya, saiz kabel berbeza bergantung kepada jenis litar dan beban arus yang dilayaninya.
Untuk litar kawalan motor, misalnya, kabel satu teras dengan keratan rentas sekitar 1.0 mm² sering digunakan bagi kawalan motor biasa.
Ini kerana arus kawalan biasanya rendah, tetapi tetap memerlukan kabel dengan konduktiviti baik agar sistem berjalan stabil.
Sementara itu, bagi litar utama motor tiga fasa 415 V, kabel 2.5 mm² sering dipilih sebagai standard. Saiz ini mampu menampung arus yang lebih besar tanpa risiko pemanasan berlebihan.
Dalam konteks rumah atau bangunan komersial, kabel 1.5 mm² lazim digunakan untuk lampu, manakala soket kuasa memerlukan 2.5 mm² hingga 4 mm².
Untuk peralatan berkuasa tinggi seperti penghawa dingin, saiz kabel boleh meningkat sehingga 16 mm² atau lebih, bergantung kepada kapasiti sebenar.
Dengan membandingkan saiz kabel ini, jelas bahawa setiap aplikasi mempunyai keperluan tersendiri. Maka, pengetahuan teknikal dan rujukan piawaian menjadi kunci dalam membuat pilihan yang tepat.

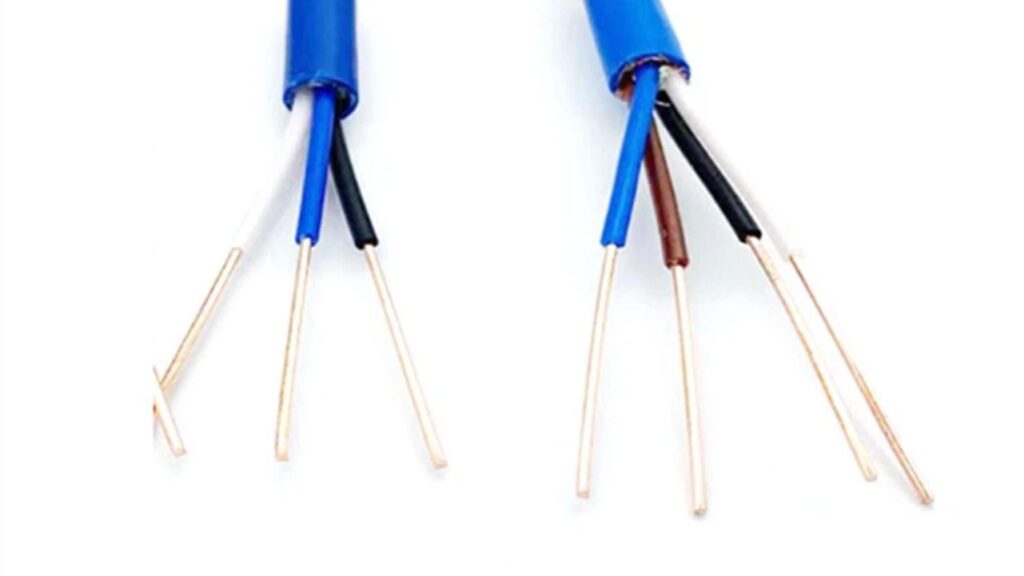

Faktor Pemilihan Saiz Kabel
Walaupun terdapat panduan umum, setiap projek elektrik tetap memerlukan pertimbangan faktor teknikal sebelum saiz kabel ditentukan. Antara faktor utama yang perlu diberi perhatian ialah:
- Beban arus dan jenis beban
Motor, sistem kawalan automasi, atau peralatan lain mempunyai arus yang berbeza. Jika kabel terlalu kecil, ia boleh menjadi panas berlebihan. Jika terlalu besar, kos pemasangan pula meningkat. - Jarak dan susut voltan
Semakin panjang laluan kabel, semakin tinggi risiko volt drop. Piawaian Malaysia mengawal had susut voltan bagi memastikan prestasi peralatan tidak terjejas walaupun jarak kabel jauh. - Kaedah pemasangan dan persekitaran
Kabel yang dipasang di dalam conduit, berhampiran sumber haba, atau dipasang bersama beberapa kabel lain perlu dipilih dengan lebih berhati-hati. Faktor-faktor ini dirujuk dalam Code of Practice (MS 1979) untuk mengelakkan kegagalan operasi. - Jenis pengalir
Piawaian IEE menegaskan bahawa pengalir kuprum mesti digunakan untuk kabel kecil seperti 10 mm² ke bawah kerana keupayaannya menghantar arus lebih baik berbanding aluminium.
Pertimbangan faktor-faktor ini menjadikan pemilihan saiz kabel lebih berlapis. Ia bukan sekadar melihat angka pada spesifikasi, tetapi juga menilai bagaimana kabel akan berfungsi dalam situasi sebenar.

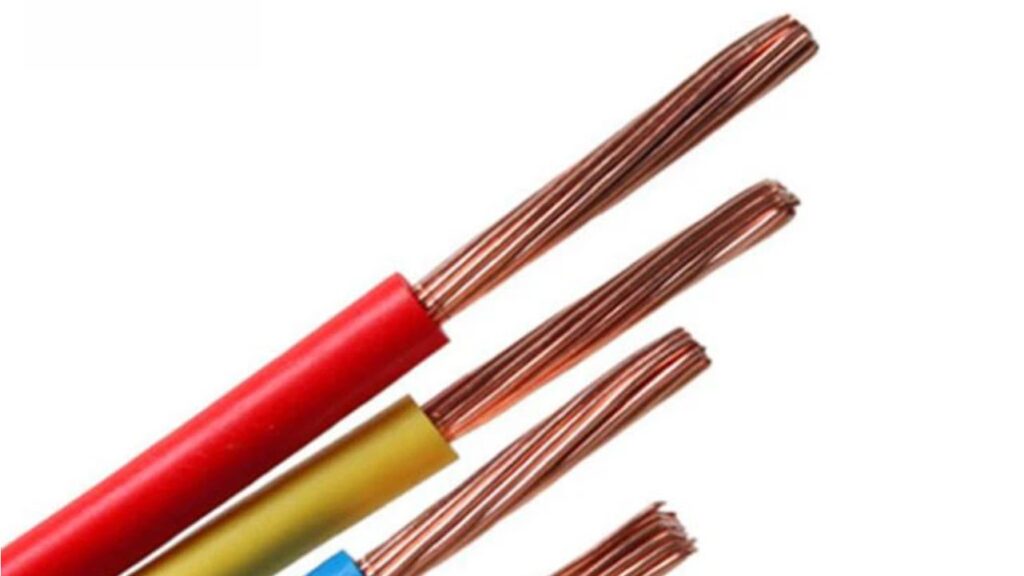

Rujukan Standard Global Sebagai Tambahan
Selain daripada piawaian Malaysia, piawaian antarabangsa juga sering dijadikan rujukan. IEC 60228 misalnya, menyediakan senarai saiz keratan rentas standard seperti 1.5 mm², 2.5 mm², 4 mm², dan seterusnya.
Piawaian ini memberi keseragaman global supaya saiz kabel yang digunakan di Malaysia boleh dibandingkan atau digantikan dengan kabel dari negara lain tanpa isu ketidakserasian.
Di samping itu, IEC 60364 pula menjadi asas kepada kod pendawaian untuk instalasi voltan rendah. Piawaian ini meliputi bukan sahaja litar kuasa utama, tetapi juga litar kawalan dalam sistem elektrik.
Rujukan kepada piawaian global ini membantu memastikan pemasangan elektrik di Malaysia selaras dengan standard antarabangsa, sekali gus meningkatkan tahap keyakinan pengguna dan pelabur industri.
Ringkasan Praktikal Saiz Kabel Litar Kawalan
Untuk memudahkan pemahaman, berikut adalah gambaran praktikal mengenai saiz kabel yang sering digunakan dalam litar kawalan:
- Litar kawalan motor: ±1.0 mm²
- Litar utama motor tiga fasa 415 V: 2.5 mm²
- Litar lampu: 1.5 mm²
- Litar soket kuasa: 2.5 mm² hingga 4 mm²
- Peralatan berkuasa tinggi (contoh penghawa dingin): 16 mm² atau lebih bergantung beban
Senarai ini hanyalah gambaran umum untuk memberikan rujukan cepat.
Namun, setiap pemasangan sebenar perlu tetap berpandukan jadual rasmi yang dikeluarkan oleh Suruhanjaya Tenaga, piawaian MS, serta pengiraan volt drop jika jarak pemasangan kabel panjang atau melibatkan pengelompokan kabel dalam satu conduit.
Dengan kata lain, senarai ini boleh dijadikan panduan awal, tetapi bukan pengganti dokumen rasmi yang diwajibkan oleh undang-undang.
Pemilihan saiz kabel untuk litar kawalan tidak boleh dilakukan secara sembarangan. Ia melibatkan pertimbangan teknikal, peraturan keselamatan, serta pematuhan terhadap piawaian yang sudah digariskan.
Dengan merujuk kepada dokumen rasmi seperti garis panduan Suruhanjaya Tenaga dan piawaian antarabangsa IEC, setiap juruteknik atau kontraktor dapat memastikan pemasangan lebih selamat, tahan lama, dan profesional.
Pada akhirnya, kabel yang dipilih dengan tepat bukan sahaja menjamin sistem kawalan berfungsi dengan lancar, tetapi juga melindungi peralatan dan pengguna daripada risiko yang tidak diingini.
Jadi, sebelum anda memulakan sebarang projek elektrik, tanyakan pada diri anda: sudahkah saiz kabel yang digunakan benar-benar sesuai dengan piawaian dan keperluan sebenar?
Pertanyaan yang Kerap Ditanya Tentang Saiz Kabel untuk Litar Kawalan
Ramai pembaca yang baru berkenalan dengan topik ini sering mempunyai persoalan tambahan sebelum membuat keputusan praktikal.
Untuk memudahkan pemahaman, berikut ialah beberapa soalan yang sering ditanyakan berserta jawapan ringkas yang relevan dengan isi artikel.
Adakah saiz kabel kawalan sama dengan kabel kuasa utama?
- Tidak. Kabel kawalan biasanya lebih kecil kerana hanya membawa arus isyarat, manakala kabel kuasa utama menyalurkan arus yang lebih besar untuk menggerakkan peralatan.
Kenapa penting ikut piawaian rasmi Suruhanjaya Tenaga dan MS?
- Piawaian rasmi memastikan kabel dipilih dengan selamat, mengelakkan risiko kebakaran, serta mematuhi undang-undang yang wajib diikuti di Malaysia.
Bolehkah kabel 1.0 mm² digunakan untuk semua jenis kawalan motor?
- Tidak semestinya. Kabel 1.0 mm² sesuai untuk kawalan biasa, tetapi faktor beban, jarak, dan susun atur pemasangan perlu dipertimbangkan sebelum membuat pilihan.
Apa akibat jika memilih kabel terlalu kecil untuk litar kawalan?
- Kabel boleh menjadi panas berlebihan, voltan jatuh terlalu tinggi, dan akhirnya boleh menyebabkan litar gagal berfungsi atau membahayakan keselamatan.
Apakah perbezaan utama kabel 1.5 mm² dan 2.5 mm² dalam penggunaan domestik?
- Kabel 1.5 mm² lazim digunakan untuk lampu, manakala 2.5 mm² digunakan untuk soket kuasa kerana ia mampu menampung arus yang lebih tinggi.
Adakah piawaian antarabangsa seperti IEC relevan di Malaysia?
- Ya. Piawaian IEC memberi keseragaman global supaya kabel dari pelbagai negara boleh digunakan tanpa masalah ketidakserasian, selari dengan amalan terbaik antarabangsa.
Menjawab persoalan di atas membantu pembaca memahami bahawa pemilihan saiz kabel bukanlah keputusan ringkas, sebaliknya memerlukan rujukan kepada piawaian dan faktor teknikal.
Dengan pemahaman yang lebih menyeluruh, setiap pemasangan litar kawalan dapat dilaksanakan dengan selamat, cekap, dan mematuhi undang-undang.
