Listrik.my – Sistem elektrik dalam kediaman moden bukan sahaja perlu efisien, tetapi juga wajib selamat.
Dalam konteks perlindungan pengguna, pemutus litar bocor ke bumi (PLBB) memainkan peranan penting sebagai barisan pertahanan pertama terhadap risiko renjatan elektrik dan kebakaran.
Di Malaysia, keperluan penggunaan PLBB bukan lagi pilihan, sebaliknya satu keperluan undang-undang yang telah dikuat dan kuasakan sejak tahun 1994.
Walaupun ramai pengguna menyedari kewujudan alat ini di papan agihan elektrik rumah mereka, tidak semua memahami cara kerjanya, jenis-jenisnya, mengapa ia wajib diuji secara berkala.
Kesedaran tentang keselamatan elektrik semakin meningkat dalam kalangan pemilik rumah dan pemaju perumahan.
Namun begitu, pengetahuan teknikal seperti jenis PLBB yang sesuai untuk sistem bumi TT, fungsi RCCB berbanding pemutus arus biasa, serta penyelenggaraan berkala masih menjadi jurang yang perlu ditutup.
Artikel ini disusun untuk membantu pembaca memahami peranan penting PLBB dalam melindungi nyawa dan harta benda, disokong oleh sumber sahih seperti Wikipedia Bahasa Melayu dan dokumen rasmi dari Suruhanjaya Tenaga.

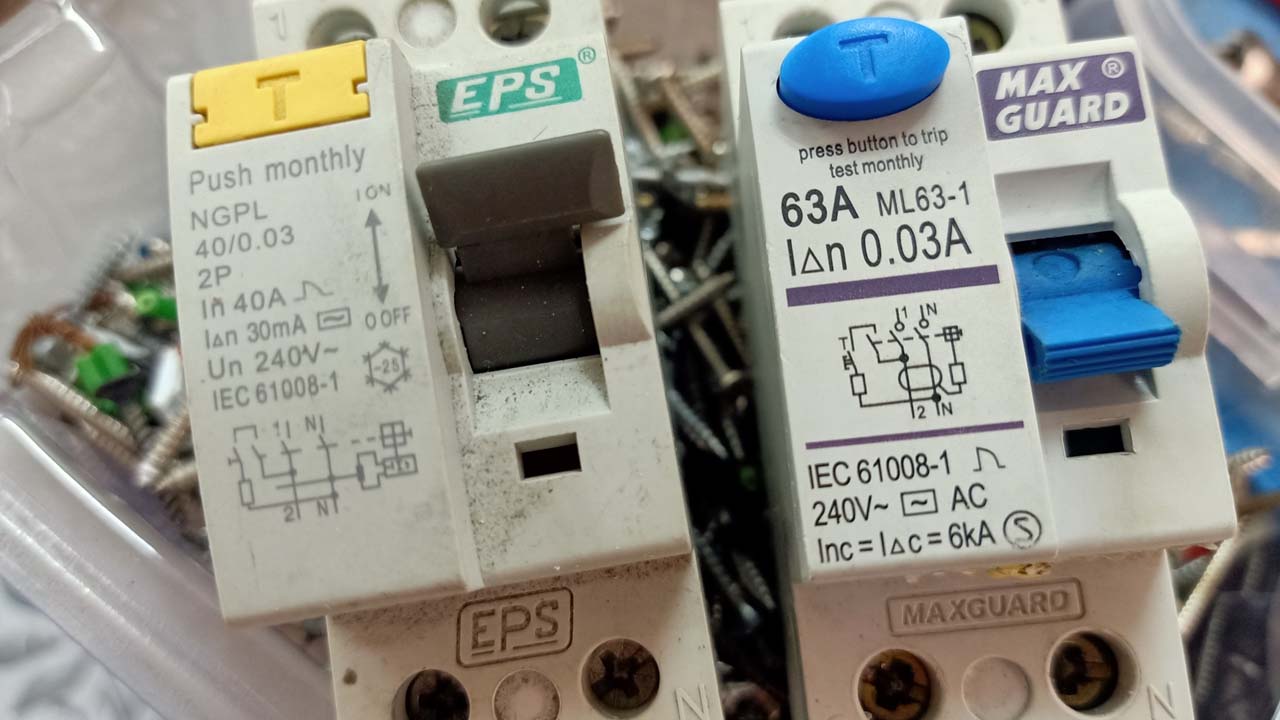

Apa Itu Pemutus Litar Bocor ke Bumi?
PLBB, atau turut dikenali sebagai residual current device (RCD), merupakan alat keselamatan elektrik yang dirancang untuk memutuskan bekalan elektrik secara automatik apabila dikesan kebocoran arus ke bumi.
Secara prinsip, PLBB membandingkan arus masuk dan keluar dalam konduktor hidup dan neutral.
Jika terdapat perbezaan kecil biasanya 30 mA alat ini akan ‘trip’ serta-merta kerana menganggap arus tersebut telah bocor ke bumi, berkemungkinan melalui tubuh manusia atau permukaan lain.
PLBB bukanlah pengganti kepada fius atau pemutus litar miniatur (MCB), tetapi berfungsi sebagai pelengkap.
Sementara MCB melindungi daripada arus beban berlebihan atau litar pintas, PLBB melindungi daripada arus bocor yang tidak terdeteksi oleh MCB tetapi masih sangat berbahaya kepada manusia.
Menurut Wikipedia Bahasa Melayu, pentingnya PLBB amat ketara dalam sistem bumi jenis TT, sistem pembumian yang umum digunakan di Malaysia, terutamanya di kawasan perumahan.
Dalam sistem ini, rintangan bumi yang tinggi boleh menyebabkan fius tidak mampu berfungsi dengan cepat jika berlaku kebocoran, menjadikan PLBB sebagai alat perlindungan yang sangat diperlukan.
Jenis‑Jenis Pemutus Litar Bocor ke Bumi di Malaysia
Pemilihan jenis PLBB yang betul adalah kritikal untuk memastikan keberkesanan perlindungan, bergantung pada jenis beban dan sistem bumi yang digunakan.
Di Malaysia, penggunaan jenis kendalian voltan telah diharamkan,hanya jenis kendalian arus dibenarkan sejak tahun 1994.
1. PAB / RCCB (Residual Current Circuit Breaker)
PAB, atau lebih dikenali dengan singkatan RCCB, merupakan jenis PLBB paling umum digunakan dalam kediaman dan premis komersial.
Ia beroperasi dengan prinsip pengesanan perbezaan arus antara konduktor hidup dan neutral.
Sekiranya perbezaan ini melebihi ambang sensitiviti, alat ini akan memutuskan bekalan elektrik secara automatik.
RCCB tersedia dalam pelbagai nilai ambang sensitiviti (biasanya 30 mA untuk perlindungan manusia),pengguna perlu memastikan pemilihan model adalah sesuai mengikut jenis beban dan keperluan sistem.
2. Jenis Tunggal & Tiga Fasa
Bagi rumah kediaman biasa, sistem satu fasa adalah yang paling lazim,PLBB jenis satu fasa mencukupi.
Namun, bagi bangunan industri atau komersial yang menggunakan bekalan elektrik tiga fasa, PLBB yang direka khusus untuk beban tiga fasa diperlukan bagi menjamin kestabilan dan keberkesanan perlindungan.
Walaupun kelihatan serupa pada permukaan, kedua-dua jenis ini tidak boleh digunakan secara bergantian kerana berbeza dari segi rekaan dalaman dan kemampuan pengendalian arus.

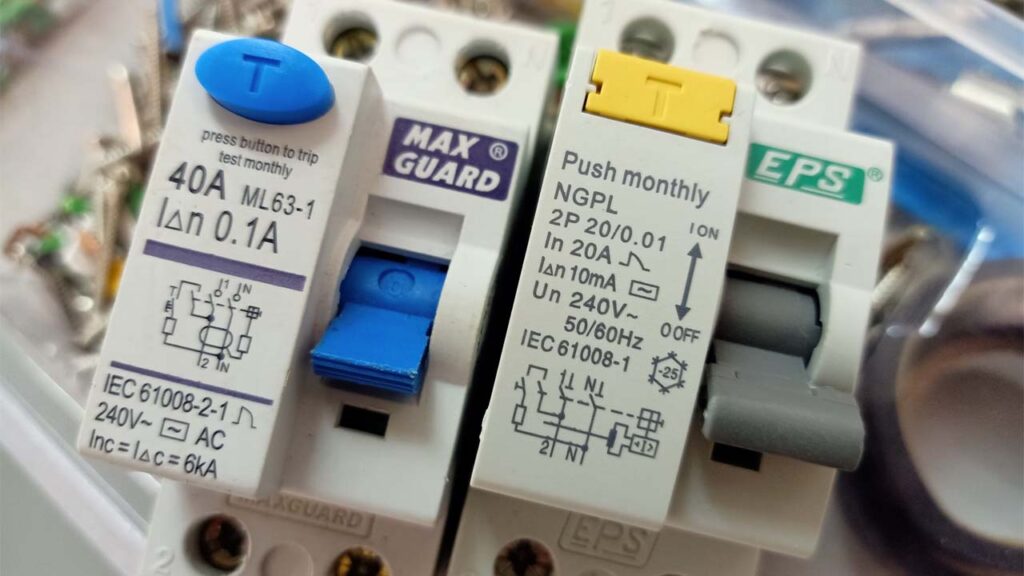

Peraturan & Garis Panduan PLBB Mengikut Piawaian Malaysia
Penggunaan PLBB di Malaysia tidak hanya digalakkan, malah dikuat dan kuasakan melalui Peraturan-Peraturan Elektrik 1994.
Peraturan ini menetapkan bahawa hanya PLBB kendalian arus yang dibenarkan digunakan, kerana ia lebih tepat dan selamat dalam mengesan arus bocor.
Merujuk kepada Garis Panduan Pendawaian Elektrik Pepasangan Domestik, setiap unit rumah kediaman yang dibina selepas tarikh kuat kuasa mesti dipasang dengan PLBB.
Malah, garis panduan tersebut turut menetapkan bahawa PLBB perlu dipasang selepas fius utama dan sebelum sebarang agihan ke soket atau peralatan.
Pemilihan PLBB juga perlu disesuaikan dengan bebanjenis litar contohnya, penggunaan jenis ‘selective’ atau ‘time-delayed’ untuk sesetengah beban induktif atau sistem berbilang RCCB.
Selain pemasangan, garis panduan ini turut menggariskan kewajipan menjalankan ujian fungsi secara berkala menggunakan butang “TEST” yang tersedia pada badan RCCB.

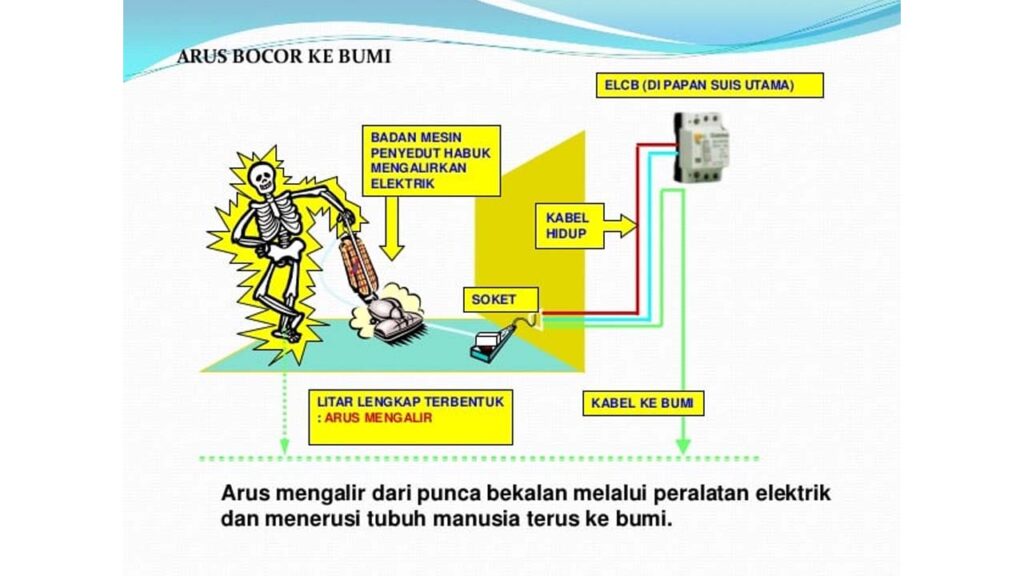

Kenapa Arus Bocor ke Bumi Berlaku?
Fenomena kebocoran arus ke bumi boleh berlaku atas pelbagai faktor, sama ada berpunca daripada kerosakan peralatan, sistem pembumian yang tidak sempurna, atau kelemahan reka bentuk pendawaian.
Dalam sistem bumi jenis TT yang umum di Malaysia kebocoran arus sangat sukar dikesan kerana rintangan bumi yang tinggi menghalang arus bocor daripada mencapai nilai cukup tinggi untuk mencetuskan fius atau MCB. di sinilah pentingnya PLBB sebagai alat keselamatan utama.
Seperti yang dijelaskan dalam Wikipedia Bahasa Melayu, arus bocor sering kali terlalu kecil untuk mengaktifkan fius, tetapi cukup besar untuk membawa maut jika melalui tubuh manusia.
Bahkan arus sekecil 10 mA boleh menyebabkan kekejangan otot, manakala 30 mA boleh menyebabkan kegagalan pernafasan jika berlaku lebih daripada satu saat.
Secara ringkasnya, PLBB membantu mengatasi kelemahan sistem bumi konvensional dengan cara memutuskan bekalan secara automatik sebelum kecederaan serius atau kebakaran berlaku.
Parameter TeknikalSensitiviti PLBB
Dalam aspek teknikal, dua parameter utama PLBB yang perlu difahami pengguna adalah nilai sensitiviti arusmasa tindak balas.
- Sensitiviti Arus:
Sebahagian besar PLBB dirancang untuk trip pada arus bocor 30 mA, sesuai untuk perlindungan pengguna. Nilai ini dipilih berdasarkan kajian kesan arus terhadap tubuh manusia,telah terbukti cukup untuk menghalang kematian akibat kejutan elektrik. - Masa Tindak Balas:
PLBB harus bertindak balas dalam masa kurang daripada 40 milisaat selepas mengesan arus bocor. Kelajuan ini penting untuk mengurangkan risiko renjatan fatal.
Namun demikian, sistem elektrik yang kompleks sering mengalami nuisance tripping, iaitu pemutusan yang berlaku secara tidak perlu akibat gangguan arus bocor berdiri dari peralatan moden, beban induktif seperti motor, atau kesan harmonik dari inverter.
Untuk konteks ini, Wikipedia Bahasa Melayu turut menyatakan bahawa pemilihan jenis PLBB yang tepat seperti jenis F atau B untuk peralatan dengan komponen DC dapat mengurangkan risiko nuisance tripping.
Panduan Pemasangan & Ujian Pemutus Litar Bocor ke Bumi
Keberkesanan PLBB bukan hanya bergantung pada spesifikasi teknikal, tetapi juga cara pemasangan dan amalan penyelenggaraan berkala yang betul.
Berikut adalah panduan yang boleh dijadikan rujukan oleh pemilik rumah dan kontraktor:
- Periksa Sistem Pembumian Terlebih Dahulu
Sistem bumi perlu diuji untuk memastikan rintangan bumi berada dalam julat selamat. PLBB tidak akan berfungsi dengan betul jika sistem bumi terlalu tinggi rintangannya. - Gunakan RCCB Sesuai Mengikut Beban
Untuk beban biasa, jenis AC sudah memadai. Namun, untuk beban bercampur atau yang melibatkan inverter dan pengecas moden, disarankan memilih jenis A, F, atau B mengikut cadangan peralatan. - Lakukan Ujian Fungsi Setiap Bulan
Ujian boleh dilakukan dengan menekan butang “TEST” pada badan RCCB. Ini akan mensimulasikan arus bocor dan memaksa peranti memutuskan litar jika berfungsi dengan baik. Seorang pengguna berkongsi pengalamannya dalam catatan Facebook ini yang menekankan pentingnya amalan ini dalam pencegahan awal. - Selenggara dan Periksa Secara Berkala oleh Juruelektrik
Pemeriksaan tahunan oleh pihak berkelayakan dapat memastikan fungsi PLBB masih optimum, terutama untuk premis lama atau selepas kerja pengubahsuaian.
Masalah Trip PalsuCara Mengatasinya
Trip palsu boleh menyebabkan ketidakselesaan, terutamanya jika berlaku kerap dan mengganggu aktiviti harian seperti penggunaan peti sejuk, router internet atau sistem keselamatan rumah.
Beberapa punca umum yang dikenal pasti termasuk:
- Arus bocor berdiri daripada peralatan elektronik moden
- Kesan switching transient atau gelombang lonjakan daripada beban tinggi
- Arus harmonik atau arus bocor separa DC daripada inverter solar atau pengecas
Menurut dokumen pembentangan Suruhanjaya Tenaga, penyelesaian terbaik adalah dengan menggunakan:
- RCCB jenis “HI” (high immunity) yang tahan terhadap gangguan kecil
- RCCB jenis “S” (selective) dengan kelewatan masa bagi mengelakkan gangguan berantai
- Pemasangan surge protection device (SPD) untuk menahan lonjakan dari luar
- Pengasingan beban kepada beberapa RCCB untuk elakkan kesan domino jika satu trip
Pendekatan ini membolehkan sistem lebih stabil dan mengurangkan gangguan yang tidak perlu.
Merancang Sistem Perlindungan Elektrik yang Lebih Selamat
PLBB kini bukan lagi sekadar pilihan tambahan, tetapi satu keperluan mutlak bagi semua pemilik kediaman yang mementingkan keselamatan.
Dengan memahami fungsi, jenis, parameter teknikal dan kaedah penyelenggaraan PLBB, pengguna boleh membuat keputusan yang lebih tepat dalam merancang dan melindungi sistem elektrik mereka.
Bagi pemilik rumah baharu, pastikan pemasangan dilakukan mengikut garis panduan Suruhanjaya Tenaga,untuk rumah sedia ada walaupun dibina sebelum 1994 pemasangan PLBB masih amat disarankan sebagai langkah proaktif.
Soalan Umum Mengenai Pemutus Litar Bocor ke Bumi
Untuk melengkapkan pemahaman anda tentang pemutus litar bocor ke bumi (PLBB), berikut adalah beberapa soalan yang sering timbul dalam kalangan pemilik rumah, juruelektrik,pengguna am.
Bahagian ini disusun untuk menjawab pertanyaan dengan jelas dan ringkas, tanpa mengulangi kandungan artikel secara langsung.
Apakah perbezaan utama antara RCCBMCB?
- RCCB melindungi pengguna daripada arus bocor ke bumi, manakala MCB melindungi daripada arus lebih atau litar pintas.
- Kedua-duanya berfungsi melengkapi sistem perlindungan elektriktidak saling menggantikan.
- RCCB bertindak atas dasar perbezaan arus, sementara MCB bertindak apabila arus melebihi kapasiti ditetapkan.
Kenapa RCCB boleh ‘trip’ walaupun tiada masalah nyata pada peralatan?
- Boleh disebabkan arus bocor berdiri daripada peralatan elektronik moden.
- Gangguan daripada lonjakan voltan atau arus harmonik juga boleh mencetuskan ‘trip’.
- Penggunaan RCCB jenis HI atau selective boleh membantu mengurangkan masalah ini.
Perlukah saya memasang lebih daripada satu RCCB di rumah?
- Ya, terutama jika rumah mempunyai banyak litar atau beban penting seperti peti sejuksistem keselamatan.
- Mengasingkan beban kepada beberapa RCCB dapat mencegah gangguan total jika salah satu unit trip.
- Ini juga memudahkan pengesanan masalah dan meningkatkan kebolehpercayaan sistem.
Bagaimana cara menguji sama ada RCCB masih berfungsi?
- Tekan butang “TEST” pada RCCB sekurang-kurangnya sekali sebulan.
- RCCB sepatutnya trip serta-merta apabila diuji jika tidak, ia mungkin sudah rosak dan perlu diganti.
- Pastikan semasa ujian dijalankan, semua peralatan penting tidak dalam penggunaan aktif.
Adakah wajib memasang PLBB untuk rumah lama yang dibina sebelum 1994?
- Walaupun tidak diwajibkan secara retroaktif, ia sangat digalakkan untuk keselamatan.
- Kebanyakan juruelektrik profesional menyarankan pemasangan PLBB sebagai naik taraf keselamatan asas.
- Kos pemasangan adalah kecil berbanding risiko kerosakan atau kecederaan akibat renjatan.
Apakah jenis RCCB paling sesuai jika saya ada sistem solar di rumah?
- Sistem solar biasanya menghasilkan arus DC yang boleh mengganggu RCCB biasa.
- Disarankan menggunakan RCCB jenis B yang direka khas untuk mengesan arus bocor ACDC.
- Pastikan pemasangan dilakukan oleh juruelektrik bertauliah yang memahami keperluan sistem solar.
Seperti alat keselamatan lain, nilai sebenar PLBB hanya akan dirasai apabila berlaku insiden atau lebih baik, apabila ia berjaya mencegah sesuatu yang lebih buruk daripada berlaku.
Maka, ambil langkah awal hari ini untuk memastikan rumah anda benar-benar terlindung.
