Listrik.my – Litar kawalan turutan merupakan komponen asas yang membentuk tulang belakang sistem pendawaian elektrik yang selamat dan berfungsi dengan baik, khususnya dalam pemasangan satu fasa di Malaysia.
Dalam setiap bangunan, susunan alat kawalan ini bukan sahaja ditentukan oleh keperluan teknikal, tetapi juga oleh keperluan keselamatan yang digariskan oleh pihak berkuasa tempatan.
Oleh itu, memahami bagaimana litar ini dibina, disusun,berfungsi adalah penting bagi juruelektrik, pelajar teknikal, serta pemilik kediaman yang ingin memastikan sistem elektrik rumah mereka berada dalam keadaan terbaik.
Apakah yang akan berlaku sekiranya salah satu komponen dalam litar kawalan turutan tidak berfungsi atau dipasang di luar urutan yang betul?
Kegagalan ini boleh menyebabkan bekalan elektrik terganggu, kerosakan pada peralatan elektrik, atau lebih buruk, risiko kebakaran dan renjatan elektrik.
Artikel ini menyajikan panduan lengkap mengenai struktur, peranan,aplikasi praktikal litar kawalan turutan berdasarkan konteks sebenar di Malaysia.
Pengenalan kepada Litar Kawalan Turutan
Litar kawalan turutan merujuk kepada satu sistem susunan alat kawalan elektrik yang mengikuti urutan logik dari sumber pembekalan tenaga ke pemasangan pengguna.
Tujuan utama sistem ini ialah memastikan tenaga elektrik mengalir melalui komponen perlindungan dan kawalan dalam susunan yang teratur dan selamat.
Ia biasanya digunakan dalam sistem pendawaian satu fasa di kediaman atau premis kecil, tetapi prinsip yang sama turut diaplikasikan dalam sistem industri berskala lebih besar.
Keberkesanan litar ini bergantung kepada pematuhan terhadap susunan komponen yang disarankan oleh badan teknikal atau agensi seperti Suruhanjaya Tenaga.
Susunan ini bukan sekadar piawaian semata-mata, tetapi hasil dari kajian menyeluruh terhadap keperluan perlindungan pengguna dan peralatan dalam pelbagai situasi sebenar.
Struktur Umum Litar Kawalan Turutan

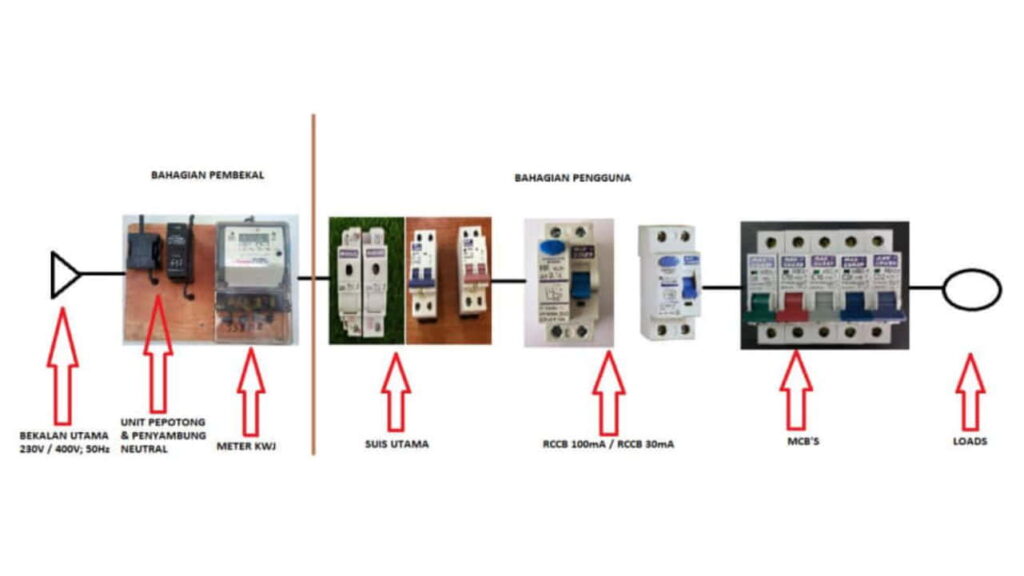

Secara umum, struktur litar kawalan turutan terdiri daripada lima komponen utama yang disusun secara berurutan dari sumber bekalan elektrik sehingga ke penggunaan akhir.
Struktur ini bukan sahaja bertujuan untuk mengagihkan tenaga secara efisien, tetapi juga untuk mengesan, melindungi,mengawal sebarang bentuk ketidaknormalan dalam sistem.
Berikut ialah susunan umum bagi litar kawalan turutan seperti yang dijelaskan dalam InfoElektrik:
- Unit pemotong (cut-out)sambungan neutral (neutral link)
- Jangka kilowatt-hour (meter tenaga elektrik)
- Suis utama (main switch)
- Peranti perlindungan seperti RCCB atau ELCB
- Kotak fius agihan atau papan agihan (distribution fuse board)
Setiap komponen ini mempunyai peranan tertentu yang saling melengkapi.
Urutan ini tidak boleh ditukar ganti sewenang-wenangnya kerana ia boleh menjejaskan kecekapan sistem dan membahayakan keselamatan.
Peranan dan Fungsi Setiap Komponen
Sebelum memahami bagaimana litar ini bekerja secara menyeluruh, penting untuk mengetahui fungsi khusus bagi setiap komponen.
Setiap alat dalam litar kawalan turutan direka untuk melaksanakan satu atau lebih fungsi perlindungan, pemantauan, atau kawalan.

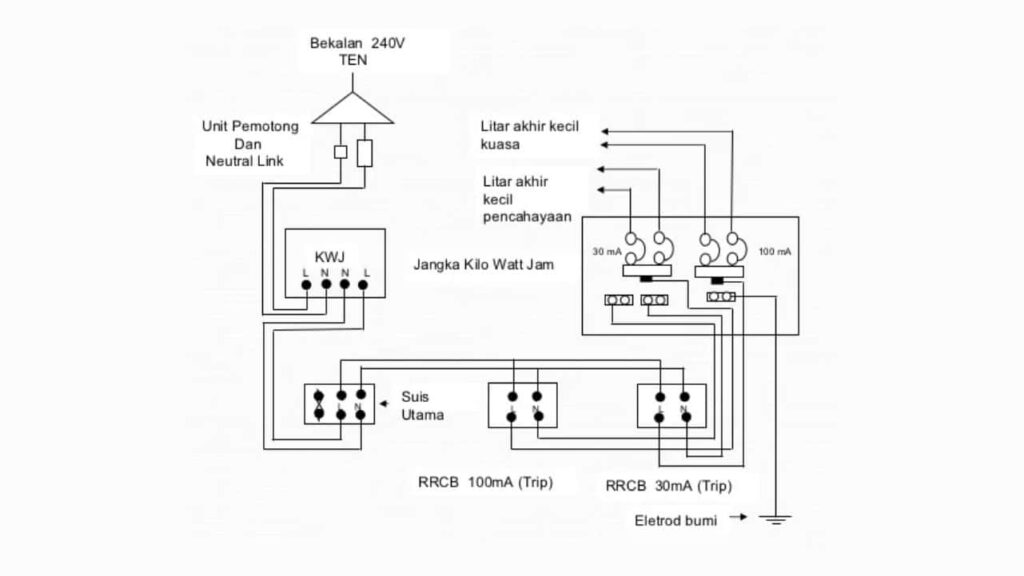

1. Unit Pemotong dan Neutral Link
Unit pemotong, yang turut dikenali sebagai cut-out, berfungsi sebagai pelindung pertama terhadap arus berlebihan dari pembekal.
Ia biasanya mengandungi fius utama yang akan putus jika berlaku arus lebih muatan.
Sambungan neutral pula berperanan memastikan keseimbangan arus dan melengkapkan litar elektrik untuk membolehkan arus kembali ke sumber.
Dalam senario praktikal, jika sambungan neutral tidak dilakukan dengan betul, sistem mungkin mengalami ketidakstabilan voltan yang boleh menyebabkan kerosakan kepada peralatan elektrik pengguna.
2. Jangka Kilowatt-Hour
Meter tenaga ini digunakan untuk mengukur penggunaan elektrik oleh pengguna dari semasa ke semasa.
Ia penting untuk pengebilan oleh pihak pembekal dan juga membolehkan pengguna memantau kadar penggunaan mereka.
Jika berlaku lonjakan penggunaan secara tiba-tiba, pengguna dapat menyemaknya melalui jangka ini.
Seperti yang ditunjukkan dalam SlideShare, pemasangan meter perlu dilakukan selepas unit pemotong dan sebelum suis utama bagi memastikan bacaan penggunaan yang tepatsah.
3. Suis Utama
Suis utama memberi kawalan menyeluruh kepada pengguna untuk memutus atau menyambung semula bekalan elektrik.
Dalam situasi kecemasan seperti litar pintas atau kebakaran kecil, suis ini membolehkan pengguna menghentikan bekalan dengan segera tanpa perlu menyentuh komponen lain yang berbahaya.
Suis ini juga penting semasa kerja penyelenggaraan atau pemeriksaan, bagi memastikan keselamatan juruteknik semasa berada di lokasi.
4. RCCB / ELCB
Pemutus litar bocor ke bumi seperti RCCB atau ELCB berfungsi untuk mengesan kebocoran arus elektrik yang mungkin berlaku apabila kabel terluka atau peralatan elektrik mengalami kerosakan.
Peranti ini akan memutuskan bekalan dengan serta-merta jika terdapat perbezaan antara arus masuk dan keluar melebihi ambang tertentu.
Menurut SlideShare, peranti ini wajib dalam sistem satu fasa moden bagi memastikan pengguna dilindungi daripada risiko renjatan elektrik atau kebakaran akibat litar bocor.
5 . Kotak Fius Agihan
Papan agihan atau kotak fius mengandungi beberapa pemutus kecil (MCB) yang mengawal aliran elektrik kepada pelbagai bahagian dalam rumah atau premis.
Contohnya, satu MCB untuk lampu, satu untuk soket, dan satu lagi untuk pemanas air.
Ini membolehkan pemantauan dan perlindungan yang lebih terperinci bagi setiap kawasan. Jika salah satu cawangan mengalami gangguan, hanya MCB tersebut akan terputus tanpa menjejaskan bahagian lain.
Proses dan Mekanisme Kawalan Turutan
Kawalan turutan dalam konteks elektrik bermaksud aliran dan pengaktifan komponen mengikut urutan yang ditetapkan.
Apabila semua alat disusun dengan betul, sistem akan berfungsi dalam turutan perlindungan dan pengedaran yang terancang.
Sebagai contoh:
- Jika berlaku kebocoran arus, RCCB akan terputus dahulu sebelum arus sampai ke pengguna.
- Jika berlaku lebihan beban dalam satu cawangan, MCB dalam kotak fius akan terputus tanpa menjejaskan bahagian lain.
- Jika pengguna ingin mematikan bekalan keseluruhan, suis utama boleh digunakan tanpa perlu membuka panel.

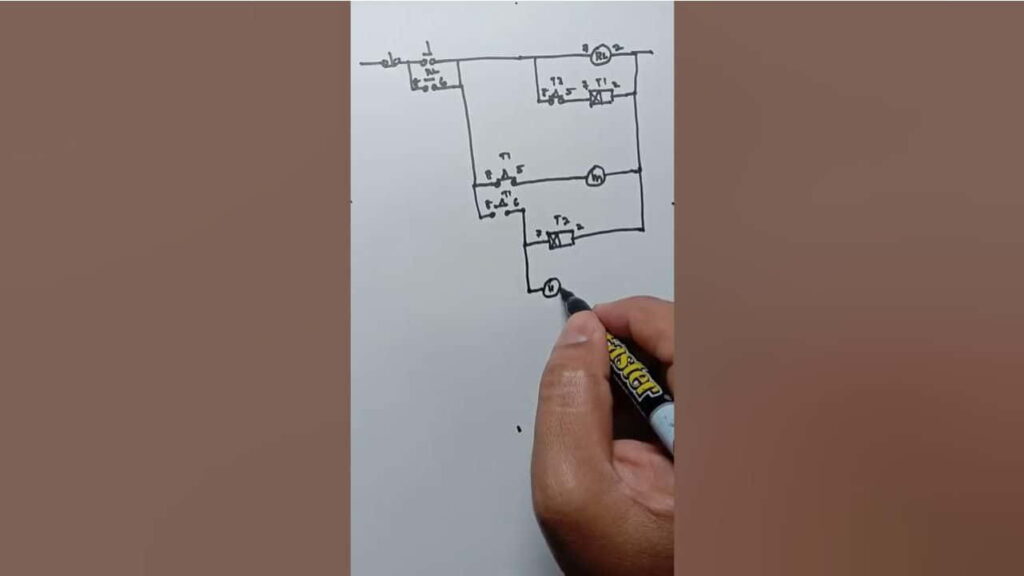

Dalam aplikasi industri, seperti yang dihuraikan dalam Scribd, konsep ini turut digunakan dalam kawalan motor di mana relay dan contactor diaktifkan secara bersiri untuk memastikan operasi yang selamat dan stabil.
Aplikasi dalam Pendawaian Satu Fasa di Malaysia
Sistem pendawaian satu fasa sering digunakan dalam kediaman, kedai kecil,pejabat. Dalam konteks ini, litar kawalan turutan memainkan peranan utama dalam memastikan sistem pemasangan elektrik patuh kepada piawaian tempatan.
Komponen seperti suis utama 63A, RCCB 30mA,MCB 6A–32A disusun dalam urutan tertentudiuji sebelum pemasangan disahkan.
Menurut paparan di SlideShare, susunan dan pemilihan peralatan ini harus berdasarkan beban sebenar dan keperluan premis bagi mengelakkan kerosakan.
Penggunaan bahan berkualiti dan pengetahuan tentang arus nominal juga penting untuk menjamin keselamatan dan ketahanan sistem dalam jangka panjang.
Senarai Semak Pemeriksaan & Amalan Keselamatan
Pemeriksaan berkala adalah kunci utama dalam memastikan sistem kawalan turutan berfungsi dengan baik sepanjang masa. Berikut adalah beberapa langkah yang disarankan:
- Periksa sambungan neutral: Pastikan tiada sambungan longgar atau tidak kemas.
- Pantau bacaan meter tenaga: Kenaikan mendadak boleh menjadi petunjuk masalah tersembunyi.
- Uji butang ‘test’ pada RCCB: Lakukan sebulan sekali untuk memastikan fungsi masih aktif.
- Semak suhu dan keadaan fius serta MCB: Jika terlalu panas atau berbau hangit, ganti segera.
- Pastikan tiada litar yang terlalu padat: Penggunaan satu MCB untuk terlalu banyak beban boleh menyebabkan kerosakan.
Langkah-langkah ini bukan sahaja mencegah gangguan bekalan, tetapi juga dapat menyelamatkan nyawa dalam kes kecemasan.
Kesilapan Umum dan Cara Elak
Beberapa kesalahan biasa yang sering berlaku termasuk:
- Memasang RCCB selepas kotak fius agihan, yang menyebabkan perlindungan bocor hanya terhad kepada sebahagian sistem.
- Menggunakan suis utama dengan kapasiti rendah, yang mudah rosak atau gagal memutus bekalan ketika arus lebih beban berlaku.
- Tiada pelindung arus lebih untuk setiap litar cawangan, yang meningkatkan risiko kebakaran.
Cara terbaik untuk mengelak kesilapan ini ialah dengan merujuk kepada spesifikasi yang ditetapkan serta menggunakan juruelektrik bertauliah untuk pemasangan dan pemeriksaan berkala.
Ringkasan dan Cadangan Rujukan Lanjut
Litar kawalan turutan bukan sekadar susunan alat, tetapi merupakan sistem perlindungan menyeluruh yang menjaga keselamatan pengguna dan peralatan elektrik.
Dengan memahami fungsinya, pengguna dapat mengelakkan kerosakan mahal, gangguan bekalan,risiko bahaya yang lebih serius.
Pertanyaan yang Kerap Ditanya Tentang Litar Kawalan Turutan
Bagi yang baru mengenal konsep litar kawalan turutan, mungkin masih ada beberapa persoalan yang belum sempat terjawab dalam penjelasan utama.
Berikut ialah beberapa soalan lazim yang sering timbul berkaitan pemasangan, fungsi,keselamatan sistem ini dalam pendawaian elektrik satu fasa di Malaysia.
Apakah akibat jika susunan litar kawalan turutan tidak diikuti dengan betul?
- Boleh menyebabkan perlindungan sistem tidak berfungsi sepenuhnya.
- Risiko renjatan elektrik dan kerosakan peralatan meningkat.
- Bekalan elektrik mungkin terganggu tanpa pengesanan awal.
Adakah semua rumah perlu menggunakan RCCB atau ELCB?
- Ya, terutama bagi pemasangan baharu atau naik taraf pendawaian.
- Peranti ini diperlukan untuk perlindungan terhadap kebocoran arus ke bumi.
- Ia juga membantu mencegah kemalangan serius seperti renjatan elektrik.
Bagaimana cara menguji fungsi RCCB di rumah?
- Tekan butang ‘TEST’ yang terdapat pada RCCB.
- Jika peranti berfungsi dengan baik, bekalan elektrik akan terputus seketika.
- Uji sebulan sekali sebagai langkah keselamatan berkala.
Bolehkah saya menambah MCB sendiri dalam kotak fius agihan?
- Tidak digalakkan melakukannya tanpa pengetahuan teknikal atau lesen yang sah.
- Kesilapan pemasangan boleh menyebabkan litar pintas atau beban tidak seimbang.
- Dapatkan khidmat juruelektrik bertauliah untuk sebarang pengubahsuaian.
Apakah beza antara suis utama dengan MCB dalam sistem ini?
- Suis utama mengawal keseluruhan bekalan masuk ke premis.
- MCB pula mengawal dan melindungi litar cawangan tertentu sahaja.
- Kedua-duanya perlu berfungsi bersama untuk sistem yang selamat.
Berapa kerap sistem kawalan turutan perlu diselenggara?
- Sekurang-kurangnya sekali setahun untuk pemeriksaan menyeluruh.
- Pemeriksaan perlu dilakukan lebih kerap jika berlaku gangguan bekalan atau kejadian luar biasa.
- Tanda-tanda seperti bau hangit atau suis panas perlu diberi perhatian segera.
Sumber seperti InfoElektrik, SlideShare, dan dokumen latihan seperti dari Scribd boleh dijadikan panduan teknikal yang berguna bagi pelajar, juruteknik, dan pemilik bangunan yang ingin memahami aspek keselamatan dalam sistem pendawaian elektrik satu fasa.
