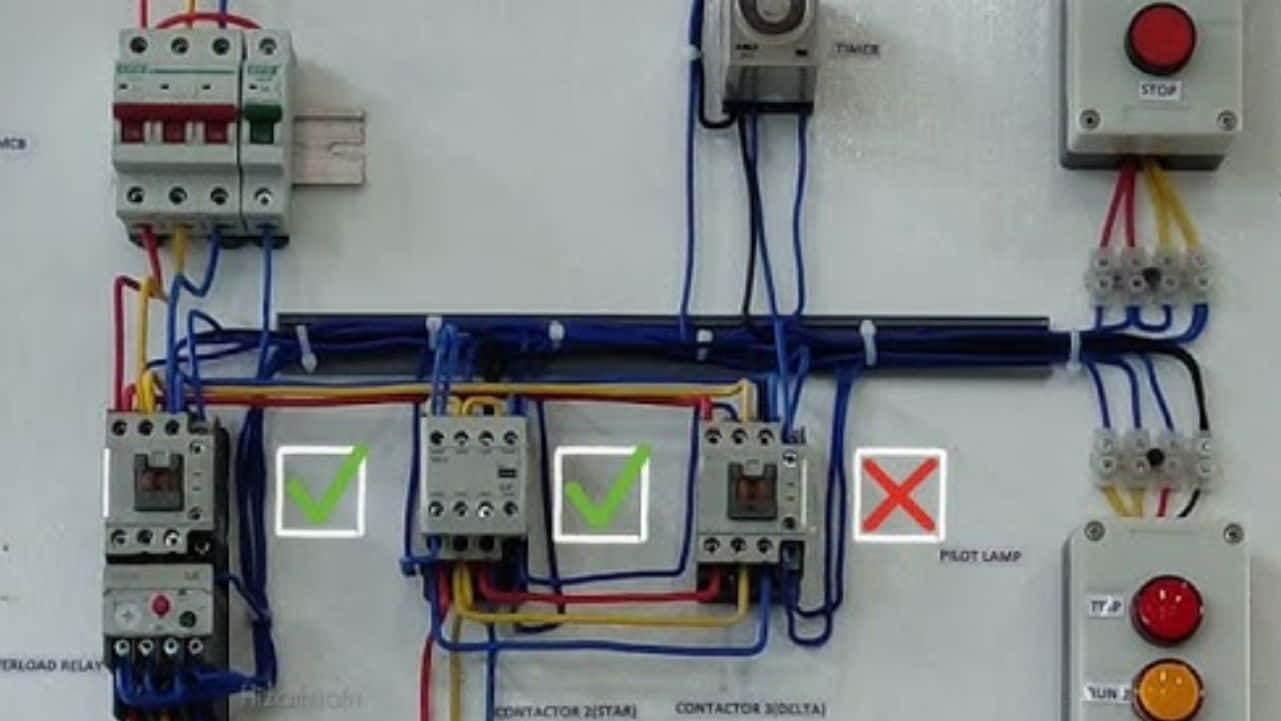

Panduan Litar Kawalan Motor Timer 3 Fasa Praktikal

Listrik.my – Memahami litar kawalan motor timer adalah langkah penting dalam membangunkan sistem automasi yang stabil dan efisien.

Dalam banyak aplikasi industri, litar ini tidak hanya digunakan untuk memulakan atau menghentikan motor secara automatik, tetapi juga bagi memastikan operasi dijalankan dalam julat masa tertentu tanpa pengawasan langsung manusia.

Hal ini menjadikannya penting dalam sektor perkilangan, bangunan komersial,sistem infrastruktur yang bergantung pada kawalan masa sebagai faktor keselamatan dan kecekapan.

Bagi juruteknik, pelajar vokasional, atau mana-mana individu yang terlibat dalam bidang elektrik dan kawalan motor, pemahaman terhadap struktur asas, komponen utama, serta aplikasi praktikal litar kawalan motor dengan timer boleh memberi kelebihan besar.

Artikel ini bertujuan untuk menyediakan gambaran menyeluruh dan praktikal mengenai topik ini dengan pendekatan yang mudah difahami, meskipun bagi pembaca yang baru mengenal dunia kawalan elektrik.

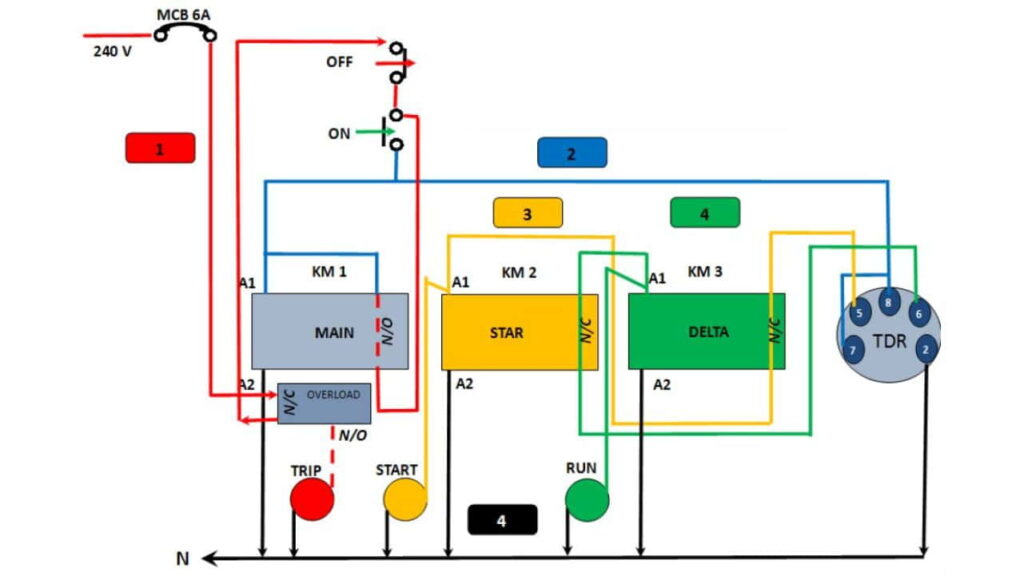

Pengenalan Kepada Litar Kawalan Motor Timer

Litar kawalan motor dengan timer merujuk kepada satu sistem kawalan yang melibatkan penggunaan relay masa untuk mengawal fungsi motor.

Timer yang digunakan berperanan penting dalam menentukan bila motor harus bermula atau berhenti secara automatik.

Fungsi ini sangat berguna dalam proses yang memerlukan kelewatan tertentu sebelum operasi bermula, atau untuk memastikan motor beroperasi hanya dalam jangka waktu tertentu.

Ini termasuk aplikasi seperti sistem pam air automatik, conveyor, pengudaraan mekanikal (HVAC).

Antara kelebihan utama penggunaan litar ini ialah:

Meningkatkan automasi proses tanpa campur tangan manusia secara langsung.
Melindungi motor daripada kegagalan akibat operasi berterusan melalui tetapan masa.
Menjimatkan tenaga dengan membolehkan operasi terhenti secara automatik.

Apakah semua jenis motor memerlukan timer dalam sistem kawalannya? Tidak semestinya, tetapi bagi banyak proses industri moden, penggunaan timer memberikan nilai tambah dalam hal efisiensi dan keselamatan.

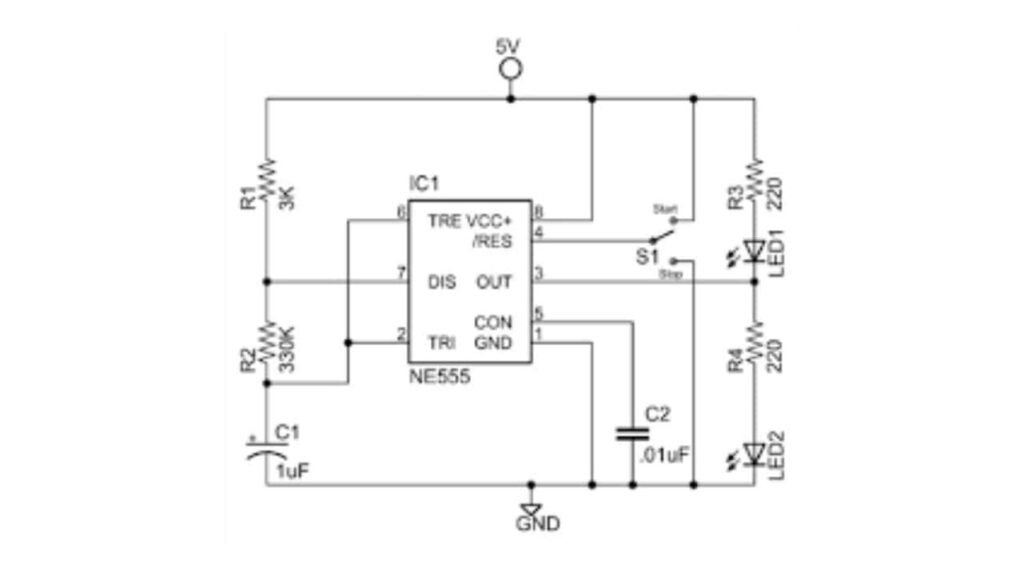

Komponen Asas Dalam Litar Kawalan Motor Timer

Litar kawalan motor yang melibatkan timer terdiri daripada beberapa komponen utama yang harus difahami fungsi dan sambungannya.

Sebelum membina atau memahami rajah litar, kita perlu mengetahui peranan setiap elemen berikut:

Push button (Start/Stop)
- Digunakan untuk memberikan input manual kepada sistem, memulakan atau menghentikan motor mengikut kehendak pengguna. Biasanya terdiri daripada dua jenis: Normally Open (NO) dan Normally Closed (NC).
Contactor
- Berfungsi sebagai suis utama yang membenarkan atau menghalang aliran arus ke motor. Ia beroperasi apabila gegelungnya diaktifkan oleh litar kawalan.
Thermal overload relay
- Bertindak sebagai pelindung kepada motor daripada arus berlebihan yang boleh menyebabkan kerosakan. Komponen ini akan memutuskan litar sekiranya suhu melebihi had yang dibenarkan.
Timer delay relay (relay masa)
- Komponen penting yang menentukan kelewatan masa dalam mengaktifkan atau memutuskan contactor. Timer boleh dikonfigurasikan dalam mod ‘delay on’, ‘delay off’, atau ‘cyclic’ bergantung pada keperluan sistem.
Pilot lamp atau lampu penunjuk
- Memberikan isyarat visual tentang status operasi motor, seperti motor sedang berjalan, dalam mod kelewatan, atau telah dihentikan.
Pemutus litar (circuit breaker)
- Digunakan untuk memutuskan sambungan kuasa utama kepada sistem sebagai perlindungan keseluruhan terhadap litar pintas atau arus lebih.

Setiap komponen ini mesti dihubungkan dengan betul untuk memastikan fungsi litar kawalan berjalan lancar dan selamat.

Reka Bentuk Litar Kawalan Motor Timer

Mereka bentuk litar kawalan motor dengan timer memerlukan pemahaman terhadap pembahagian antara litar kuasa dan litar kawalan. Litar kuasa menyalurkan arus tinggi ke motor, manakala litar kawalan mengatur bila dan bagaimana arus ini dibenarkan.

Sebagai contoh, dalam panduan teknikal ini ditunjukkan bahawa push button dihubungkan dengan relay masa yang kemudian mengaktifkan contactor.

Beberapa perkara penting dalam reka bentuk litar:

Gunakan simbol litar yang standard agar mudah difahami juruteknik lain.
Labelkan semua komponen dan wayar untuk mengelakkan kekeliruan semasa penyelenggaraan.
Pisahkan saluran litar kuasa dan kawalan untuk keselamatan dan kemudahan pengesanan kerosakan.

Reka bentuk litar seharusnya mempertimbangkan logik kawalan, contohnya, adakah motor perlu bermula selepas 10 saat butang ditekan, atau adakah ia perlu berhenti secara automatik selepas 1 minit?

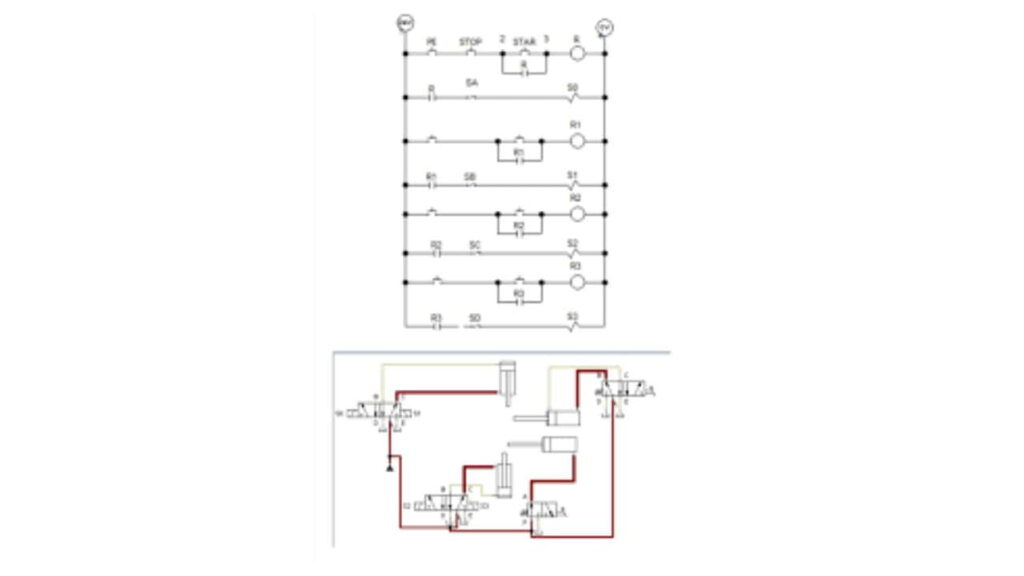

Jenis Starter & Aplikasi Timer Dalam Kawalan Motor

Penggunaan timer dalam litar kawalan motor biasanya dipasangkan dengan jenis starter tertentu. Berikut adalah empat jenis utama dan bagaimana timer berperanan dalam setiap aplikasi:

Direct On Line (D.O.L) Starter

Jenis starter yang paling asas.
Timer digunakan untuk kelewatan permulaan, contohnya bagi mengelakkan kejutan arus awal (inrush current).
Sesuai untuk motor kecil hingga sederhana.

Star‑Delta Starter

Digunakan bagi motor berkuasa tinggi untuk mengurangkan arus permulaan.
Timer mengawal masa pertukaran dari mod ‘star’ ke ‘delta’.
Menurut modul ini, timer memainkan peranan penting dalam menentukan masa optimum pertukaran.

Auto‑Transformer Starter

Timer digunakan untuk menentukan tempoh pengurangan voltan sebelum motor menerima voltan penuh.
Digunakan pada motor yang memerlukan kawalan voltan semasa permulaan.

Forward‑Reverse Control

Timer boleh menetapkan sela masa di antara peralihan arah putaran motor.
Ini penting untuk mengelakkan kerosakan mekanikal akibat pertukaran arah yang terlalu pantas.

Setiap sistem perlu dikonfigurasi dengan teliti agar timer berfungsi dalam had masa yang sesuai dengan bebansifat operasi motor.

Langkah-Langkah Pemasangan & Pengujian

Pemasangan litar ini perlu mengikut prosedur yang sistematik agar keselamatan dan fungsi dapat dijamin. Proses ini melibatkan penyediaan komponen hingga ke pengujian akhir.

Langkah demi langkah:

Sediakan panel kawalan dan rangkaian pendawaian
Pastikan semua komponen seperti contactor, timer,overload relay dipasang dengan betul dan kukuh dalam panel.
Sambungkan push button, relay masa dan contactor
Rujuk rajah litar bagi sambungan yang tepat. Pastikan sambungan mengikut polariti dan tidak tertukar terminal NONC.
Setkan masa operasi pada timer
Laraskan nilai masa sesuai dengan keperluan sistem, contohnya kelewatan 5 saat untuk star-delta switch.
Uji fungsi startstop
Periksa sama ada motor bermula dan berhenti seperti dijadualkan. Ujian perlu dilakukan lebih dari sekali dalam situasi berbeza.
Troubleshooting jika ada masalah
Semak sambungan terminal, pastikan tiada wayar longgar,periksa sama ada timer bertindak balas seperti sepatutnya.

Keseluruhan proses ini mesti dilaksanakan oleh individu berkelayakan yang memahami piawaian keselamatan elektrik yang berlaku di Malaysia.

Aplikasi Sebenar di Malaysia

Litar kawalan motor dengan timer banyak digunakan dalam industri Malaysia. Ia termasuk dalam:

Sistem HVAC di bangunan pejabat dan pusat beli-belah
Talian penghantar (conveyor lines) dalam kilang perkilangan
Sistem pam air automatik untuk tangki simpananloji rawatan

Kehadiran timer menjadikan sistem ini lebih pintar dan dapat dikawal secara automatik. Seperti yang dinyatakan dalam modul kawalan motor, kawalan jenis ini mematuhi amalan terbaik industri dan turut diselaraskan dengan Peraturan Elektrik Malaysia.

Satu kelebihan tambahan ialah penggunaan timer yang menjimatkan kos penyelenggaraan kerana motor tidak beroperasi lebih masa dan komponen lebih tahan lama.

Panduan Reka Bentuk & Tip Keselamatan

Merancang sistem litar kawalan yang selamat dan berkesan tidak hanya tertumpu pada sambungan fizikal, tetapi juga pemilihan komponen yang sesuai.

Beberapa tips penting:

Pilih timer yang sesuai dengan spesifikasi arus dan voltan sistem.
Gunakan thermal overload relay untuk mencegah kerosakan motor akibat beban lampau.
Gunakan coil no‑volt untuk memastikan motor tidak hidup semula secara automatik selepas gangguan kuasa.
Sediakan ruang pembumian (earthing) yang baik untuk perlindungan tambahan.
Label semua komponen untuk memudahkan kerja penyelenggaraan dan audit.

Dengan mengikuti panduan ini, sistem litar bukan sahaja menjadi efisien, malah mampu bertahan dalam tempoh penggunaan yang panjang tanpa masalah besar.

Idea Pendalaman & Cadangan Tambahan

Bagi mereka yang ingin mengembangkan kefahaman atau mempertingkatkan sistem sedia ada, beberapa langkah tambahan boleh dipertimbangkan:

Pelajari jenis timer secara mendalam, seperti relay waktu digital, analog, multifunction timer.
Pertimbangkan integrasi dengan PLC (Programmable Logic Controller) untuk kawalan lebih kompleks dan fleksibel.
Gunakan contoh dunia sebenar, seperti penggunaan relay Omron, Schneider, atau ABB dalam aplikasi industri sebenar sebagai panduan praktikal.
Gunakan wiring diagram terkini dan pastikan dokumentasi disimpan dengan baik untuk rujukan masa depan.

Setiap sistem litar yang dibina seharusnya tidak hanya berfungsi, tetapi juga mematuhi prinsip kejuruteraan yang selamat, boleh diakses,boleh diselenggara dengan mudah.

Jawapan Ringkas untuk Soalan Berkaitan Litar Kawalan Motor Timer

Untuk membantu pembaca memahami dengan lebih mendalam dan praktikal, berikut merupakan beberapa pertanyaan yang sering timbul berkaitan dengan topik litar kawalan motor menggunakan timer.

Bahagian ini dirangka khas bagi menjawab kekeliruan umum dan memperjelas aspek teknikal yang mungkin belum disentuh secara langsung dalam artikel utama.

Apa fungsi utama timer dalam litar kawalan motor?

Memberikan kelewatan masa tertentu sebelum motor dihidupkan atau dihentikan.
Mengatur tempoh operasi motor secara automatik tanpa campur tangan pengguna.
Digunakan dalam aplikasi seperti star-delta starter, auto-transformer starter,kawalan arah motor.

Bolehkah litar kawalan motor timer berfungsi tanpa contactor?

Tidak digalakkan, kerana contactor adalah komponen utama yang mengawal sambungan kuasa ke motor.
Tanpa contactor, keselamatan dan ketahanan motor mungkin terjejas.
Timer hanya mengatur masa, tetapi contactor menjalankan suis utama arus motor.

Bagaimana cara menetapkan masa pada relay masa?

Laraskan tombol atau paparan digital pada relay masa mengikut tempoh kelewatan yang dikehendaki.
Rujuk spesifikasi pada relay sama ada jenis ‘delay on’, ‘delay off’ atau multifungsi.
Pastikan nilai masa yang ditetapkan sesuai dengan aplikasi dan kapasiti motor.

Apa perbezaan antara litar kuasalitar kawalan dalam sistem ini?

Litar kuasa membawa arus tinggi untuk menggerakkan motor secara fizikal.
Litar kawalan berfungsi pada arus rendah dan mengawal operasi contactor serta relay.
Kedua-dua litar mesti disusun secara berasingan untuk keselamatan dan kemudahan penyelenggaraan.

Mengapa perlu guna overload relay bersama timer?

Untuk melindungi motor daripada kerosakan akibat beban berlebihan atau panas melampau.
Overload relay akan memutuskan litar jika arus melebihi had yang dibenarkan.
Timer hanya mengawal masa, bukan faktor keselamatan termal motor.

Adakah sistem ini sesuai untuk kegunaan domestik atau hanya industri?

Sesuai untuk kedua-duanya, bergantung pada skala dan keperluan aplikasi.
Untuk rumah, ia boleh digunakan dalam sistem pam air automatik atau kipas ekzos bilik mandi.
Dalam industri, sistem ini sering digunakan pada conveyor, HVAC,panel kawalan automatik.

Dengan perancangan dan pemahaman menyeluruh, litar kawalan motor timer dapat menjadi tulang belakang kepada sistem automasi yang berkesan di pelbagai industri.

Keupayaannya untuk menambah kecekapan, menjimatkan tenaga,menjamin keselamatan menjadikannya satu pelaburan penting dalam mana-mana sistem elektrik moden.
