Listrik.my – Litar kawalan motor forward reverse merupakan antara sistem kendalian elektrik yang paling banyak digunakan dalam dunia automasi industri.
Fungsinya bukan sekadar menukar arah putaran motor semata-mata, tetapi juga memastikan keselamatan, kestabilan operasi, serta kecekapan kerja mesin dan operator.
Dalam persekitaran industri seperti kilang pembuatan, loji rawatan air, atau sistem pengangkut bahan, kawalan dua arah motor menjadi satu keperluan asas yang menjamin fleksibiliti operasi.
Motor elektrik, khususnya jenis motor tiga fasa, memang terkenal kerana prestasi kuasanya yang konsisten.
Namun begitu, tanpa litar kawalan yang teratur dan direka secara logik, motor tersebut tidak dapat dikawal dengan tepat.
Di sinilah kepentingan litar forward reverse, bukan hanya sebagai alat kawalan, tetapi juga sebagai elemen strategik dalam pengoptimuman proses industri.
Konsep Asas Litar Kawalan Forward Reverse
Litar kawalan forward reverse direka bagi membolehkan motor berputar ke dua arah dengan mudah, iaitu ke hadapan (forward)ke belakang (reverse), tanpa perlu menukar penyambungan kuasa secara manual.
Pengoperasian litar ini menggunakan dua contactor yang bertindak seperti suis automatik, satu khusus untuk arah forward dan satu lagi untuk reverse.
Namun, kedua-duanya tidak boleh aktif dalam masa yang sama. Jika ini berlaku, ia boleh menyebabkan kerosakan pada motor atau sistem kuasa.
Oleh itu, reka bentuk litar ini sentiasa menitikberatkan elemen keselamatan, termasuk ciri interlock yang akan dijelaskan dengan lebih terperinci di bahagian seterusnya.

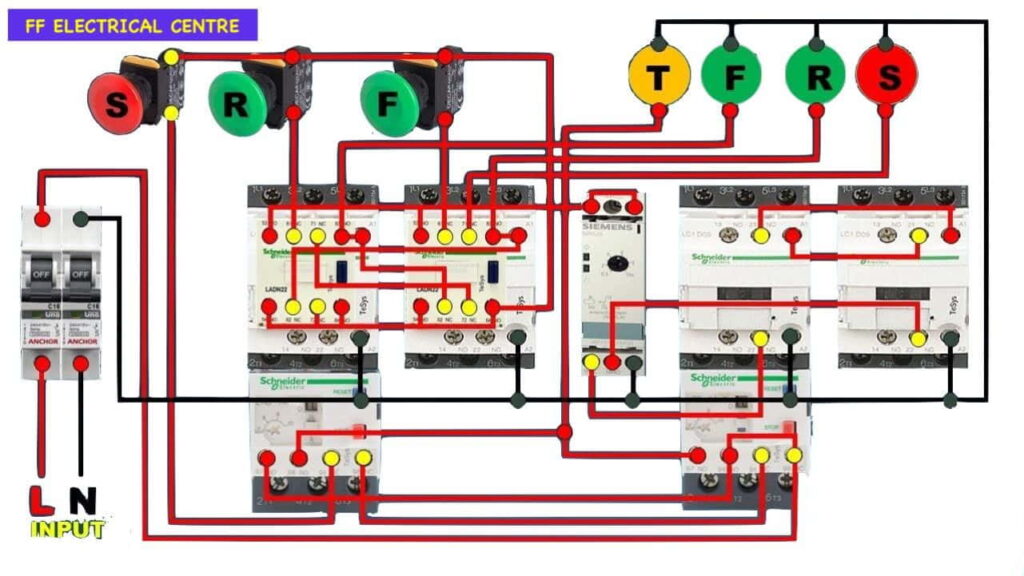

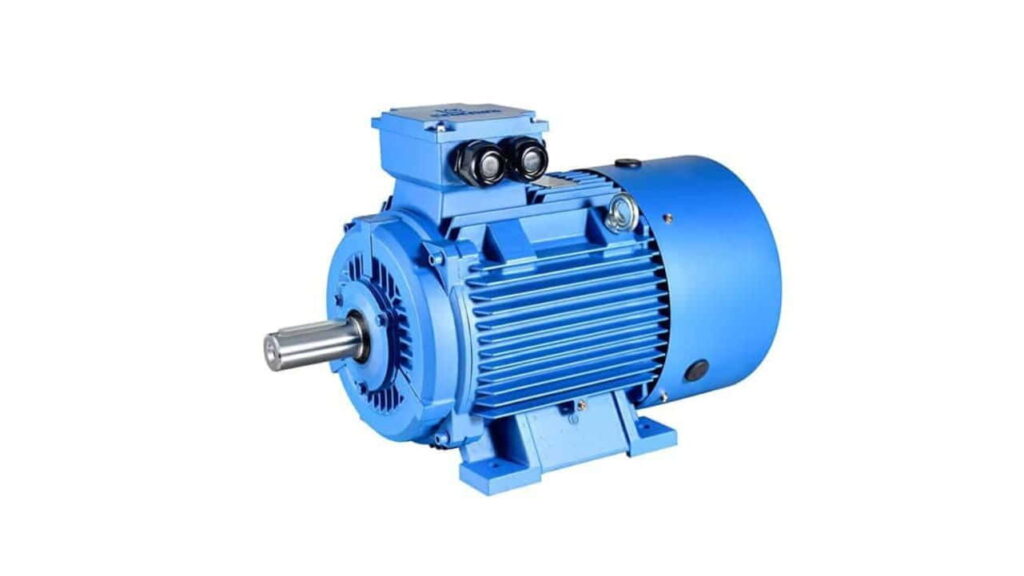

Ciri Motor Tiga Fasa dan Kepentingan Arah Putaran
Dalam dunia industri moden, motor tiga fasa sering digunakan kerana keupayaannya untuk mengendalikan beban berat dengan lebih cekap berbanding motor satu fasa.
Namun, dalam beberapa aplikasi, keperluan untuk menukar arah putaran motor bukan sahaja pilihan, malah satu keperluan mutlak.
Contohnya, sistem penghantar bahan yang perlu bergerak ke dua arah, mesin jahit industri, atau lif yang bergerak naikturun.
Untuk memenuhi keperluan ini, litar kawalan dua arah menyediakan penyelesaian praktikal dengan memastikan motor boleh diputar dalam arah yang berbeza dengan mudah melalui kawalan suis atau pushbutton.
Dalam kebanyakan kes, arah putaran motor tiga fasa boleh diubah dengan menukar mana-mana dua daripada tiga fasa bekalan.
Namun, melakukan ini secara manual adalah tidak praktikal dan berisiko, maka sistem kawalan seperti forward reverse digunakan untuk melaksanakannya secara automatik dan selamat.

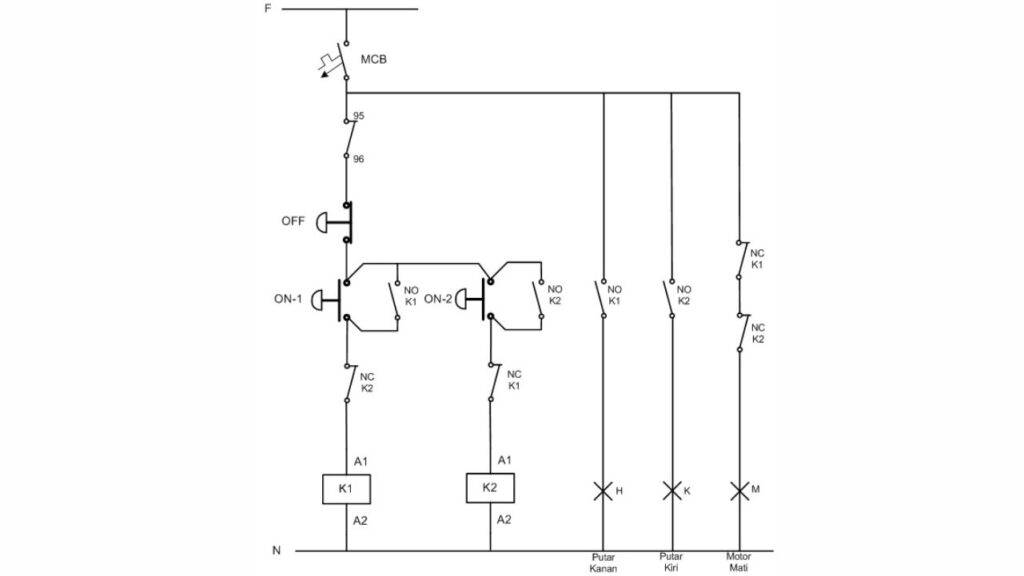

Komponen Penting Dalam Litar Kawalan Forward Reverse
Sebuah litar forward reverse berfungsi dengan baik apabila semua komponennya bekerja secara harmoni.
Berikut adalah komponen utama yang biasanya digunakan dalam reka bentuk litar ini:
- Contactor (K1 & K2): Dua unit contactor diperlukan, satu untuk mengawal arah forward dan satu lagi untuk arah reverse. Masing-masing mengawal penyambungan fasa kepada motor.
- Pushbutton (Start/Stop, Forward, Reverse): Butang ini membolehkan pengguna memulakan atau menghentikan operasi motor, serta memilih arah putaran yang dikehendaki.
- Sesentuh Bantu (Auxiliary Contact): Komponen ini digunakan untuk fungsi ‘holding’, yang memastikan contactor terus diaktifkan walaupun butang start dilepaskan.
- Relay Beban Lebih (Overload Relay): Bertindak sebagai alat keselamatan yang memutuskan sambungan sekiranya berlaku beban arus yang berlebihan.
- Lampu Petunjuk (Pilot Lamp): Memberikan indikasi visual tentang status operasi motor, sama ada dalam mod forward, reverse, atau berhenti.
Setiap komponen ini mempunyai fungsi yang tersendiri dan perlu disusun dalam urutan kawalan yang betul untuk memastikan sistem berfungsi secara stabil dan tanpa gangguan.

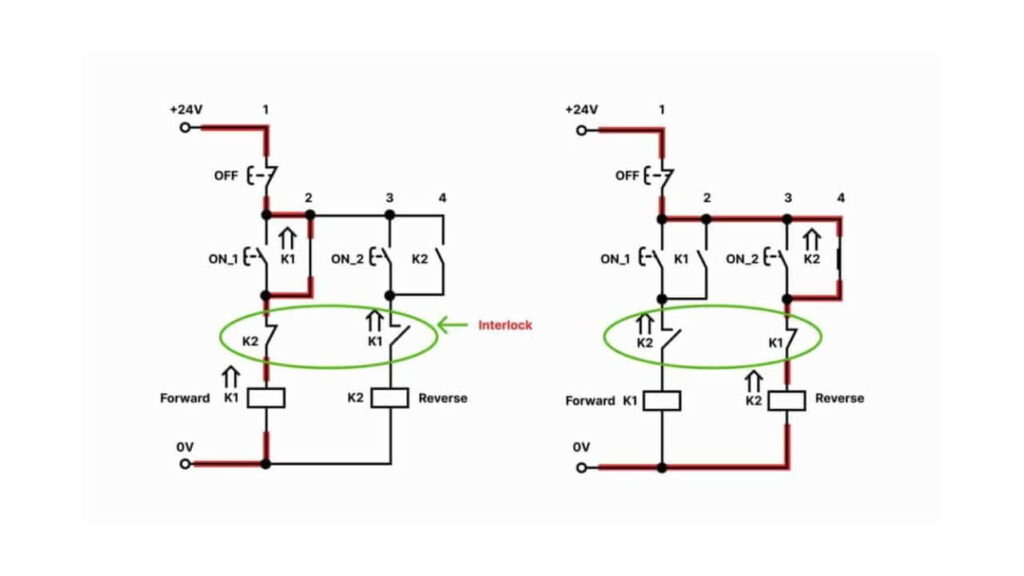

Prinsip Interlock untuk Elakkan Konflik Arah
Interlock adalah prinsip keselamatan paling penting dalam litar forward reverse kerana ia mencegah aktivasi serentak antara dua contactor yang mengawal arah bertentangan.
Terdapat dua jenis interlock yang lazim digunakan:
Interlock Elektrik
Dalam interlock jenis ini, sesentuh bantu normally closed dari contactor arah bertentangan akan diletakkan secara bersiri dalam litar kawalan coil contactor.
Sebagai contoh, jika coil untuk arah forward (K1) diaktifkan, sesentuh bantu normally closed K1 akan terbuka dan menghalang coil reverse (K2) daripada mendapat bekalan arus, justeru mengelakkan dua arah diaktifkan serentak.
Interlock Mekanikal
Interlock ini melibatkan penyambungan fizikal antara dua contactor melalui elemen mekanikal khas. Ia akan mengunci pergerakan contactor yang satu apabila contactor yang lain sedang aktif.
Ini penting sebagai lapisan perlindungan tambahan, terutama jika interlock elektrik gagal berfungsi.
Interlock Melalui Pushbutton
Sesetengah sistem juga direka dengan pushbutton interlock, di mana butang forward dan reverse dipasang dengan reka bentuk yang saling mengunci. Ini memastikan hanya satu butang boleh ditekan pada satu masa.
Prinsip interlock ini bukan sahaja menjamin keselamatan, tetapi juga melindungi motor daripada arus berbalik secara mengejut yang boleh menyebabkan kerosakan kekal.
Langkah Reka Bentuk Litar Kawalan Tiga Wayar Dua Arah
Reka bentuk litar forward reverse perlu dilakukan secara telitimengikut turutan logik tertentu agar sistem berfungsi dengan selamat dan berkesan.
Berikut adalah langkah asas untuk membina litar ini:
- Letakkan butang stop secara bersiri dalam semua litar kawalan sebagai suis kecemasan utama.
- Pasangkan pushbutton start untuk forward dan reverse secara berasingan, setiap satu dihubungkan dengan coil contactor yang bersesuaian.
- Sambungkan sesentuh bantu normally open dari setiap contactor secara selari dengan pushbutton masing-masing untuk membentuk fungsi ‘holding’.
- Tambah sesentuh bantu normally closed dari contactor lawan arah sebagai interlock elektrik dalam litar kawalan setiap coil.
- Pastikan relay beban lebih dipasang secara bersiri dalam litar kuasa, bagi memberikan perlindungan termal kepada motor.
- Semak susun atur dan sambungan litar dengan teliti sebelum membuat penyambungan fizikal kepada motor dan bekalan kuasa utama.
Setiap langkah ini perlu diuji dengan simulator atau secara manual untuk memastikan tiada pertindihan fungsi yang boleh menyebabkan bahaya semasa operasi sebenar.
Diagram Litar KawalanPendawaian Kuasa
Visualisasi litar merupakan aspek penting dalam pemahaman sistem kawalan elektrik.
Sebagaimana yang ditunjukkan dalam modul motor control BPLK EEV 2052, dua jenis diagram utama biasanya digunakan:

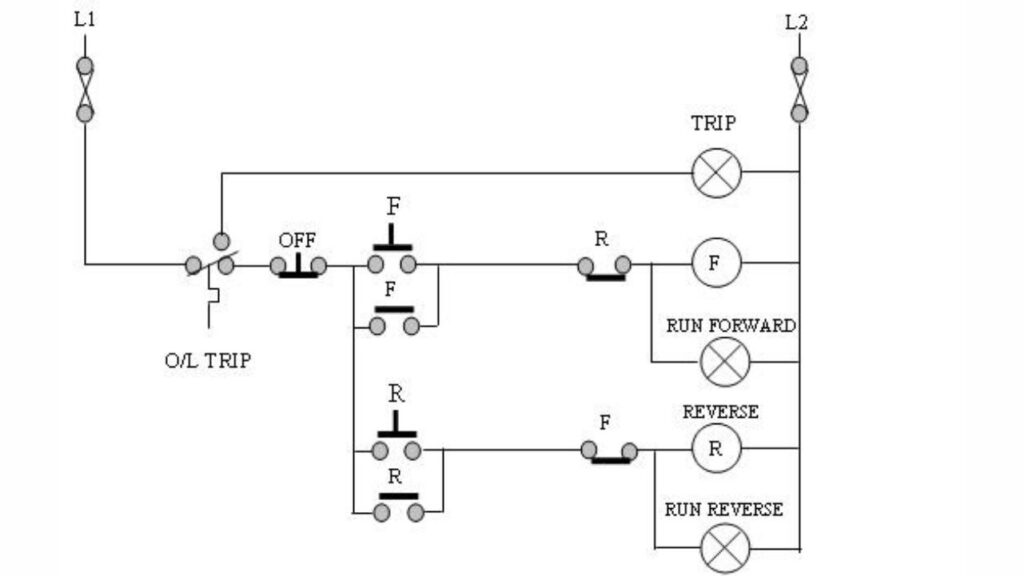

Diagram Ladder (Litar Kawalan)
Diagram ini menyerupai bentuk tangga, arus mengalir dari kiri ke kanan,setiap “anak tangga” mewakili satu fungsi kawalan.
Dalam diagram ini, komponen seperti pushbutton, sesentuh bantu, coil contactor akan disusun dalam urutan logik untuk menunjukkan bagaimana arus mengalir mengikut tindakan pengguna.

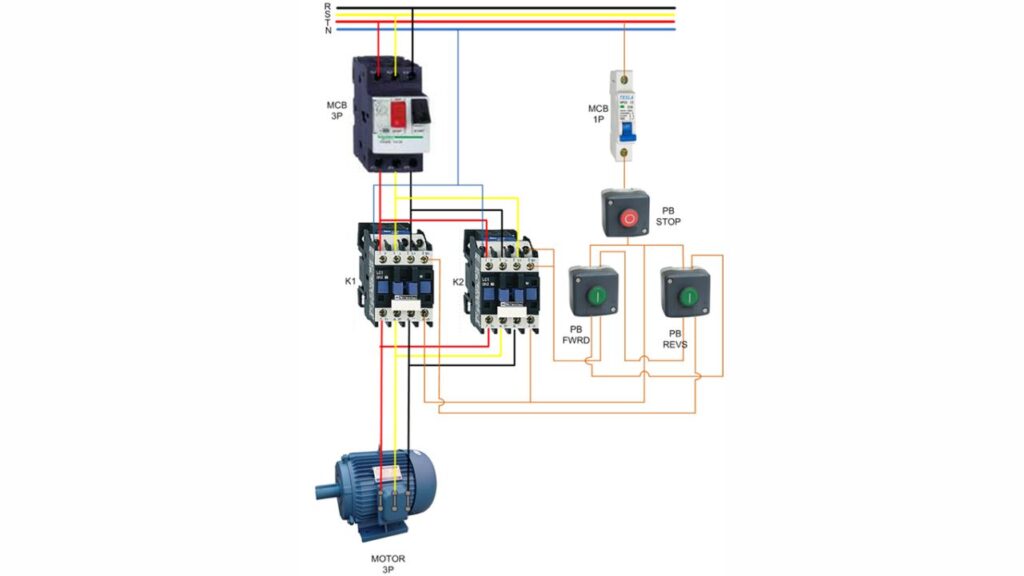

Diagram Pendawaian Kuasa
Ia menunjukkan bagaimana bekalan tiga fasa disambungkan melalui contact dan orrelay kepada terminal motor.
Contactor forward akan menyambung fasa secara langsung, manakala contactor reverse akan menyilang dua daripada tiga fasa, sekali gus menukar arah putaran motor.
Diagram ini amat berguna semasa pemasangan sebenar, kerana ia menunjukkan bagaimana kuasa sebenar disalurkan dan dikawal dalam sistem.
Aplikasi Nyata Litar Kawalan Motor Forward Reverse di Malaysia
Sistem kawalan dua arah ini banyak digunakan dalam industri tempatan, termasuk sektor pembuatan, automotif,logistik.

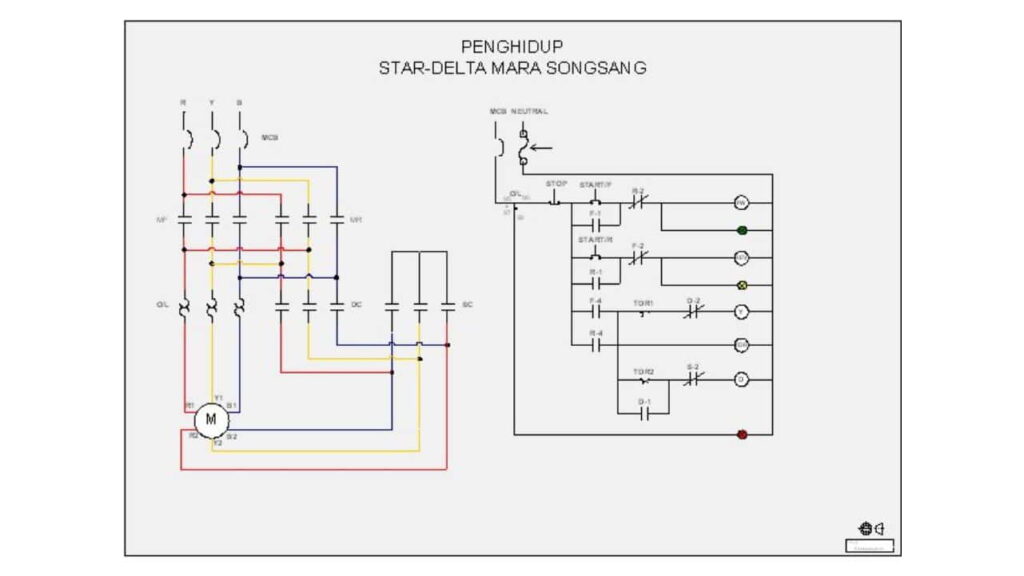

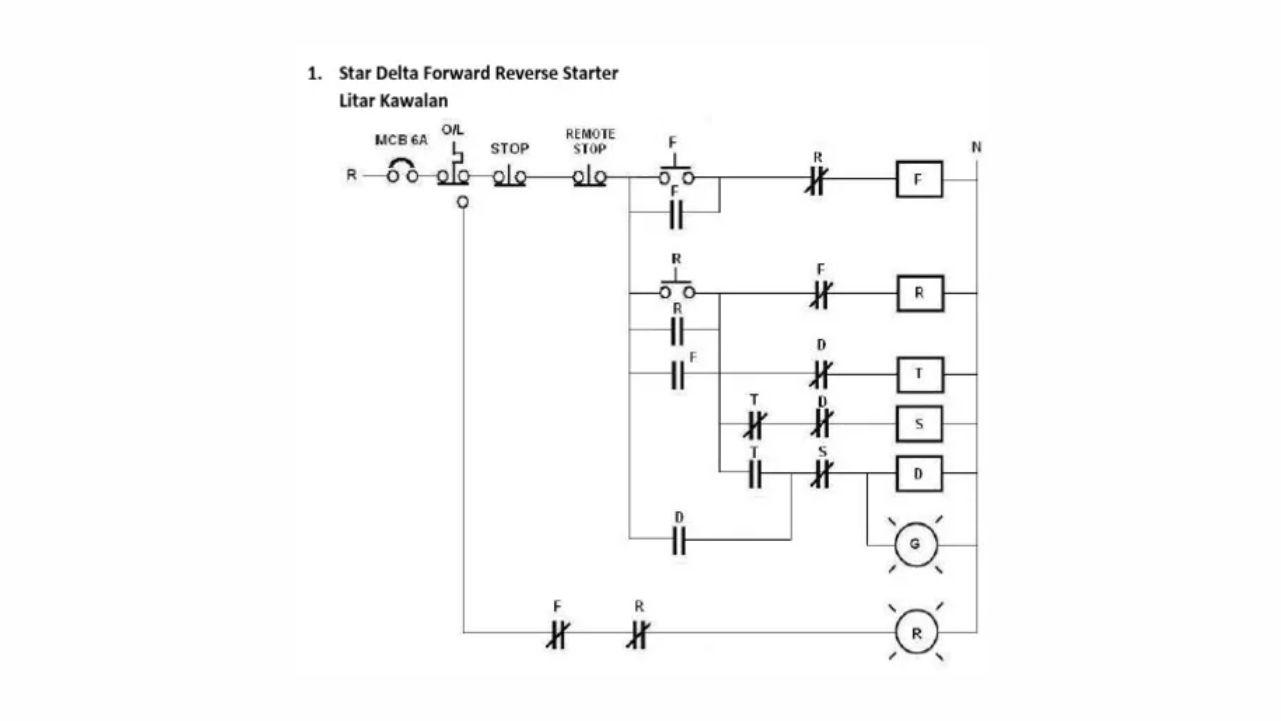

Sebagai contoh, litar dari Scribd menunjukkan integrasi litar forward reverse bersama dengan kaedah star delta, satu pendekatan yang sesuai untuk motor berkuasa besar bagi mengurangkan lonjakan arus semasa permulaan.
Di pusat latihan kemahiran seperti institusi TVET, pelajar diajar menggunakan modul BPLK EEV 2052 yang menyenaraikan senarai komponen, langkah penyambungan, kaedah ujian secara terperinci.
Sistem ini juga digunakan dalam pengaturcaraan PLC (programmable logic controller), di mana kawalan dua arah dijadikan asas untuk membina logik automasi yang lebih kompleks.
Manfaat dan Risiko Litar Forward Reverse Jika Tidak Direka dengan Betul
Antara manfaat utama penggunaan litar ini termasuk:
- Fleksibiliti operasi, terutamanya dalam mesin dengan pergerakan dua arah.
- Meningkatkan keselamatan, dengan adanya interlock dan butang kecemasan.
- Kawalan yang lebih mudah dan tepat berbanding kaedah manual atau sambungan terus.
Namun, litar ini juga mempunyai risikonya jika tidak direka atau diuji dengan betul.
Contohnya:
- Plugging boleh berlaku jika arah ditukar terlalu pantas tanpa henti sepenuhnya.
- Chattering, iaitu aktivasi contactor secara berulang-ulang disebabkan masalah sesentuh.
- Litar pintas atau kerosakan relay, yang boleh berlaku jika interlock gagal berfungsi.
Oleh itu, setiap sistem perlu diuji secara menyeluruh sebelum digunakan dalam operasi sebenar, dengan mengambil kira semua kemungkinan kecacatan reka bentuk atau kegagalan komponen.
Pemeriksaan, Pengujian,Penyelenggaraan Berkala
Untuk menjamin kelestarian sistem forward reverse, penyelenggaraan berkala adalah sangat penting.
Beberapa aspek yang perlu diberi perhatian termasuk:
- Ujian fungsi butang start dan stop untuk memastikan tiada kelewatan atau kegagalan bertindak.
- Pemeriksaan interlock elektrik dan mekanikal, termasuk sesentuh bantu normally closed.
- Pemerhatian pada contactorrelay untuk mengenal pasti tanda kehausan, kehitaman, atau bunyi tidak normal.
- Ujian pemutus beban lebih (overload), terutama selepas pertambahan beban atau penggunaan motor dalam tempoh lama.
Dokumentasi penyelenggaraan juga penting untuk membantu jejak kerosakan serta mematuhi piawaian keselamatan tenaga seperti yang digariskan oleh Suruhanjaya Tenaga di Malaysia.
Litar Kawalan Forward Reverse yang Lebih Selamat dan Berkesan
Dengan pemahaman yang kukuh tentang prinsip interlock, susun atur litar, serta komponen penting dalam kawalan motor, anda mampu membina sistem yang bukan sekadar berfungsi, tetapi juga tahan lasak, selamat dan efisien.
Soalan Umum Mengenai Litar Kawalan Motor Forward Reverse
Sebelum anda mula merancang atau memasang sistem litar kawalan motor dua arah, adalah normal untuk memiliki beberapa persoalan tambahan, terutama berkaitan dengan keselamatan, keperluan teknikal,aplikasi sebenar.
Berikut ialah jawapan kepada beberapa soalan yang sering timbul berdasarkan isi artikel sebelumnya:
Apakah perbezaan utama antara interlock elektrik dan interlock mekanikal?
- Interlock elektrik menggunakan sesentuh bantu normally closed untuk menghalang arus ke coil contactor bertentangan.
- Interlock mekanikal pula melibatkan kunci fizikal yang menyekat pergerakan contactor apabila contactor yang satu lagi aktif.
- Kedua-duanya sering digabungkan untuk perlindungan berganda.
Bolehkah satu litar forward reverse digunakan untuk semua jenis motor tiga fasa?
- Boleh, dengan syarat spesifikasi contactor, relay,perlindungan lain sepadan dengan arus dan voltan motor tersebut.
- Bagi motor bersaiz besar atau khas, reka bentuk mungkin perlu diubah suai untuk menampung beban tambahan.
Apa yang berlaku jika dua contactor aktif secara serentak?
- Ini boleh menyebabkan litar pintas fasa-ke-fasa yang merosakkan motor dan komponen litar.
- Sebab itu, sistem interlock sangat penting untuk mengelakkan situasi ini.
Adakah litar kawalan forward reverse memerlukan penyelenggaraan berkala?
- Ya, sangat digalakkan untuk memastikan keselamatan dan prestasi sistem sentiasa terjaga.
- Pemeriksaan biasa termasuk ujian fungsi butang kawalan, interlock, contactor,relay beban lebih.
Apakah maksud fungsi ‘holding’ dalam litar ini?
- Fungsi ‘holding’ memastikan contactor kekal aktif walaupun butang start dilepaskan.
- Ini dicapai melalui sesentuh bantu normally open yang bersambung secara selari dengan pushbutton.
Bagaimana cara paling mudah menguji sistem litar ini selepas pemasangan?
- Uji setiap butang secara manual, satu per satu, sambil perhatikan lampu petunjuk atau bunyi contactor.
- Pastikan hanya satu arah boleh diaktifkan pada satu masa,litar berhenti berfungsi serta-merta jika butang stop ditekan.
Dalam dunia yang semakin automatik dan kompetitif, litar forward reverse menjadi sebahagian daripada asas kepada sistem kendalian moden yang lebih pintar dan fleksibel.
Sama ada anda seorang pelatih teknikal, juru dan teknik industri, mahupun pemilik kilang kecil, memahami sistem ini akan membuka ruang kepada pengoptimuman proses yang lebih baik serta pelaburan teknologi yang lebih bijak.
