Listrik.my – Litar kawalan DOL atau Direct-On-Line starter ialah sistem penghidup motor elektrik yang direka untuk menyambungkan motor terus kepada bekalan kuasa.
Meskipun konsepnya kelihatan mudah, sistem ini mengandungi pelbagai komponen kawalan yang memainkan peranan penting dalam memastikan keselamatan, kecekapan,kebolehgunaan dalam pelbagai aplikasi industri dan pendidikan.
Di Malaysia, litar DOL sangat popular, terutama dalam latihan teknikal seperti di institusi TVET, sekolah vokasional, bengkel kejuruteraan.
Artikel ini akan mengupas secara terperinci tentang apa itu litar kawalan DOL, bagaimana ia dibina dan dipasang, serta aspek keselamatanpiawaian yang perlu dipatuhi.
Dengan pemahaman yang baik, anda bukan sahaja boleh membaca skematik litar dengan yakin, tetapi juga boleh melaksanakannya secara praktikal dalam pemasangan sebenar.

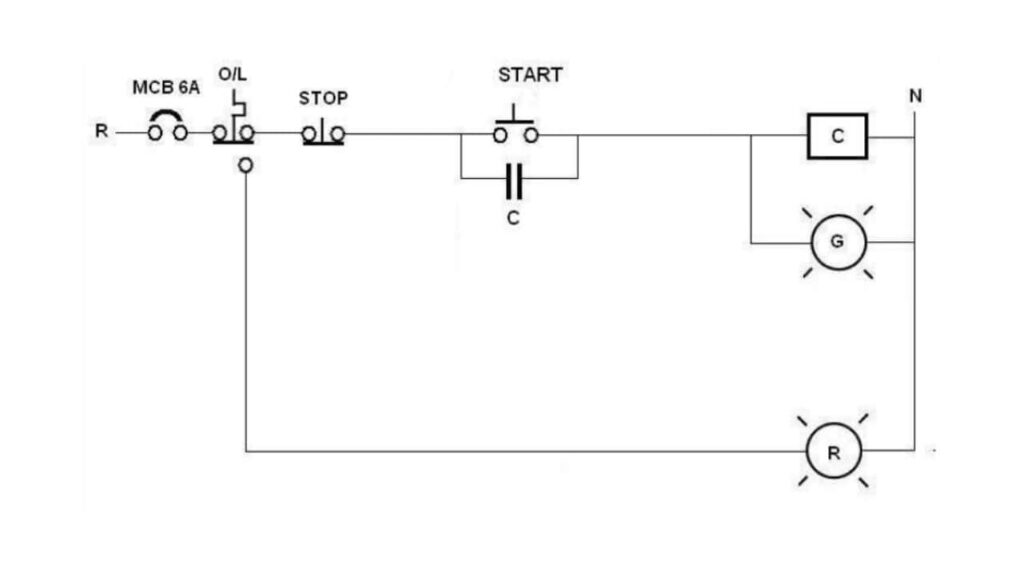

Pengenalan Kepada Litar Kawalan DOL
Litar kawalan DOL merupakan satu kaedah asas tetapi sangat berkesan untuk menghidupkan motor elektrik, terutamanya jenis induksi tiga fasa.
Sistem ini beroperasi dengan menyambung motor terus kepada bekalan voltan penuh, tanpa sebarang pengurangan voltan permulaan.
Kelebihan utama DOL ialah ia menyediakan tork permulaan yang tinggi, yang sesuai untuk aplikasi seperti pam air, kipas industri,mesin sederhana.
Namun begitu, sistem ini hanya sesuai digunakan untuk motor yang bersaiz kecil hingga sederhana, kerana arus permulaannya boleh menjadi sangat tinggi dan memberi kesan kepada sistem bekalan kuasa.
Dalam konteks pendidikan dan industri ringan di Malaysia, sistem ini digunakan secara meluas kerana kosnya yang rendah, mudah difahami,tidak memerlukan alat kawalan kompleks.
Pendek kata, DOL merupakan batu asas kepada pemahaman sistem kawalan motor elektrik yang lebih kompleks.

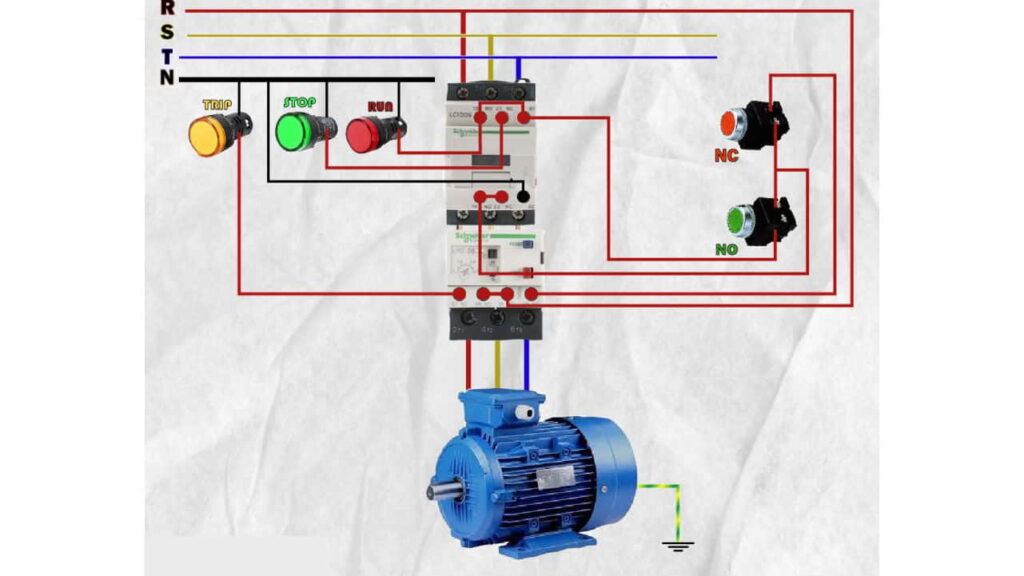

Komponen Utama Dalam Litar Kawalan Motor DOL
Bagi membina litar DOL yang berfungsi dengan baik, beberapa komponen utama diperlukan.
Setiap satu mempunyai peranan tertentu,kefahaman mendalam terhadap fungsi komponen ini amat penting bagi pemasangan yang selamat dan efisien.
Contactor (Suis Magnetik)
Contactor adalah komponen utama yang bertindak sebagai suis automatik untuk mengawal penyambungan kuasa kepada motor.
Ia diaktifkan oleh isyarat dari litar kawalan dan membenarkan arus besar mengalir ke motor hanya apabila dikehendaki.
Kelebihannya termasuk:
- Kawalan jarak jauh motor
- Pengasingan automatik apabila berlaku kerosakan
- Boleh digunakan bersama overload relay untuk perlindungan berganda
Overload Relay
Overload relay atau thermal overload relay direka untuk memutuskan sambungan motor secara automatik apabila arus melebihi had selamat untuk tempoh tertentu.
Ia membantu mengelakkan kerosakan haba pada motor yang boleh mengakibatkan kebakaran atau kerugian besar.
Relay ini perlu dilaraskan mengikut spesifikasi motor, selalunya disambungkan secara bersiri dalam litar kawalan contactor.
Push‑Button Mula / Henti
Butang tekan atau push-button switch adalah alat kawalan manual yang digunakan oleh pengguna untuk memulakan atau menghentikan motor.
Kebiasaannya:
- Butang “Mula” berwarna hijaudalam keadaan Normally Open (NO)
- Butang “Henti” berwarna merahdalam keadaan Normally Closed (NC)
Kombinasi ini menghasilkan fungsi kawalan asas yang sangat penting bagi keselamatan dan kebolehkendalian sistem.
Lampu Penunjuk
Lampu ini tidak wajib tetapi sangat berguna sebagai indikator visual. Ia memberi maklumat pantas kepada operator tentang status motor sama ada hidup, mati, atau mengalami gangguan.
Lampu boleh disambungkan pada output contactor atau pada fasa motor, bergantung kepada keperluan.
Litar Kuasa vs Litar Kawalan
Dalam sistem DOL, terdapat dua jenis litar:
- Litar kuasa membawa arus tinggi dari sumber utama ke motor
- Litar kawalan membawa arus rendah untuk mengaktifkan peranti seperti contact dan orrelay
Pengasingan ini penting kerana ia membolehkan kerja-kerja kawalan dijalankan dengan selamat tanpa perlu berurusan terus dengan arus tinggi.

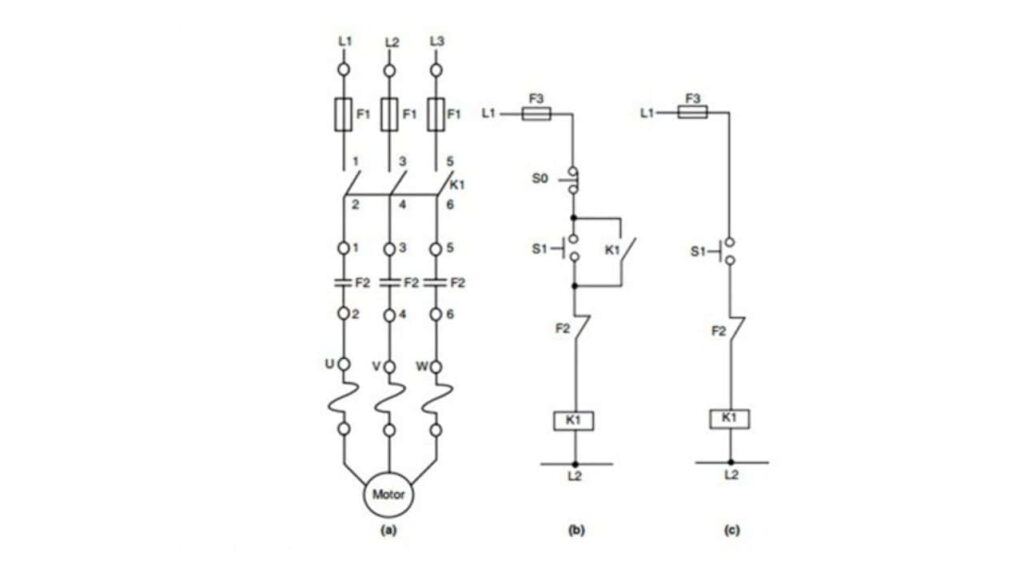

Skema Diagram Litar Kawalan Motor DOL
Diagram litar DOL biasanya dilukis dalam dua bahagian, satu mewakili litar kuasa dan satu lagi untuk litar kawalan.
Memahami diagram ini sangat penting, terutamanya bagi pelajar vokasional dan juruteknik yang baru berjinak-jinak dengan sistem kawalan motor.
Dalam contoh diagram litar kawalan DOL, kita dapat melihat:
- Terminal inputoutput pada contactor
- Sambungan butang tekanoverload relay
- Litar bantuan seperti auxiliary contact untuk fungsi selak kendiri (self-holding)
Skema ini penting sebagai panduan dalam pemasangan sebenar,juga untuk kerja troubleshooting apabila berlaku kegagalan sistem.

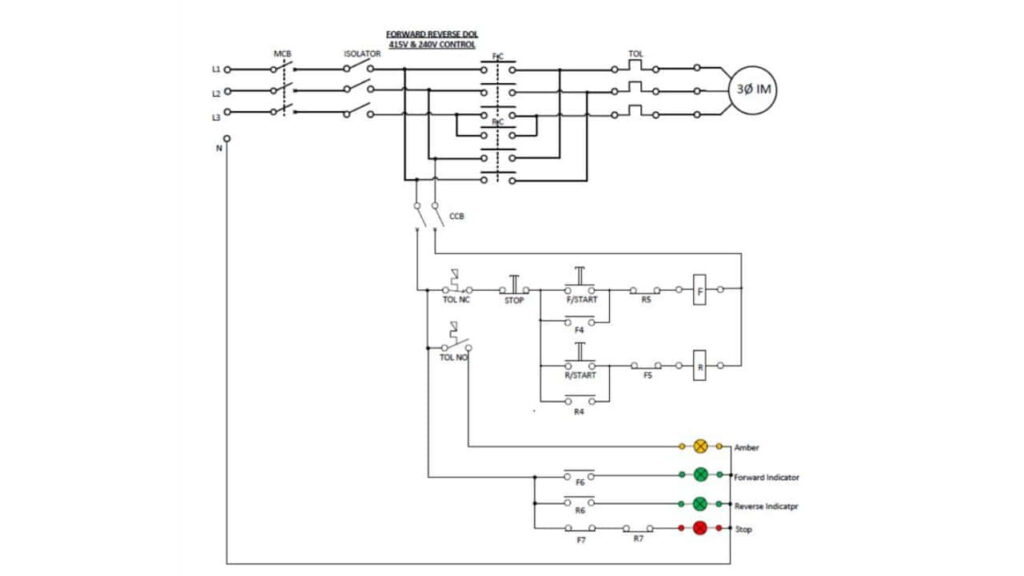

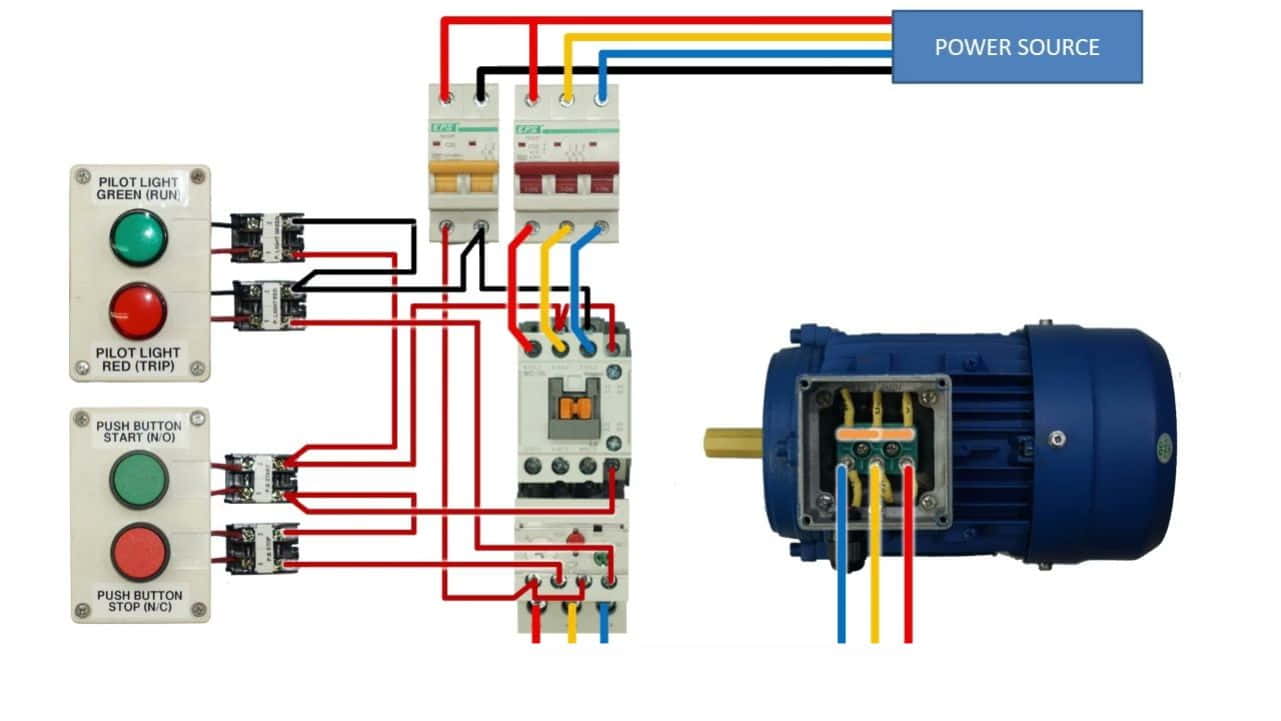

Langkah Sambungan dan Pengoperasian Litar Kawalan DOL
Mengetahui cara menyambungkan sistem ini dengan betul akan memastikan litar berfungsi dengan selamat dan cekap. Berikut adalah langkah umum yang biasanya diikuti dalam pemasangan litar DOL:
- Sambungkan sumber kuasa tiga fasa ke terminal L1, L2,L3 contactor.
- Sambungkan motor kepada terminal output contactor (T1, T2, T3).
- Letakkan overload relay selepas contactor dan sebelum motor.
- Sambungkan litar kawalan yang merangkumi push-buttonauxiliary contact secara selari.
- Sediakan sambungan untuk lampu penunjuk jika diperlukan.
Bagi mereka yang lebih visual, video latihan praktikal dari pengajar TVET menunjukkan proses ini dengan sangat jelas, termasuk teknik pemasangan sebenar dan pengujian sistem.
Setelah semua sambungan dibuat, ujian fungsi dilakukan dengan menekan butang “Mula”. Jika sambungan betul, motor akan berputar dan lampu penunjuk akan menyala.
Sekiranya berlaku beban lebih atau gangguan, overload relay akan memutuskan bekalan dengan serta-merta.
Piawaian dan Kod Kelulusan di Malaysia
Keselamatan pemasangan sistem elektrik di Malaysia tertakluk kepada pelbagai piawaian dan peraturan teknikal.
Untuk sistem DOL, dokumen spesifikasi dari sektor kejuruteraan elektrikal KKM menjelaskan dengan terperinci mengenai jenis peralatan, sambungan,keperluan perlindungan.
Antara aspek yang perlu dipatuhi termasuk:
- Jenis contactor yang digunakan mesti mengikut nilai semasa dan voltan motor
- Overload relay mesti dilaraskan kepada arus nominal motor
- Penanda dan label yang jelas pada semua sambungan
Mematuhi piawaian ini bukan sekadar keperluan undang-undang, tetapi juga satu langkah penting untuk mengelakkan kerosakan, kehilangan,risiko kepada nyawa.
Kesalahan Biasa & Cara Mengelakkan
Ramai juruteknik baru cenderung melakukan kesalahan kecil tetapi signifikan semasa memasang sistem DOL. Beberapa kesalahan yang sering terjadi termasuk:
- Sambungan contactor yang terbalik, menyebabkan motor berpusing ke arah yang salah
- Melangkaui pemasangan overload relay, mengabaikan perlindungan penting kepada motor
- Tidak menguji fungsi push-button sebelum sistem diaktifkan sepenuhnya
Untuk mengelakkan masalah ini:
- Sentiasa rujuk diagram sebelum memulakan sambungan
- Lakukan pengujian menggunakan multimeter sebelum menghidupkan sistem
- Gunakan penanda wayarlabel untuk setiap sambungan bagi mengelakkan kekeliruan
Dengan latihan dan pengalaman, juruteknik boleh mengenal pasti potensi masalah lebih awal dan memperbaikinya dengan cepat.
Aplikasi Praktikal: Projek Pelajar & Industri Ringan
Salah satu sebab mengapa sistem DOL terus relevan di Malaysia adalah kerana aplikasinya yang meluas dalam projek pelajar dan industri ringan.
Sistem ini sering dijadikan sebagai modul utama dalam bengkel amali di sekolah teknik dan kolej vokasional.
Sebagai contoh, dalam projek pemasangan elektrik sekolah vokasional, pelajar ditugaskan untuk memasang sistem DOL lengkap dengan panel kawalan dan lampu penunjuk. Proses ini melatih mereka dari aspek:
- Penyusunan panel yang kemas
- Sambungan wayar yang selamat dan logik
- Dokumentasi teknikal termasuk label dan lukisan litar
Pertanyaan yang Kerap Ditanya Tentang Litar Kawalan DOL
Bagi yang baru mula mengenali sistem litar kawalan DOL atau sedang terlibat dalam latihan teknikal, mungkin ada beberapa persoalan asas yang belum terjawab secara langsung dalam penjelasan utama.
Berikut adalah beberapa soalan lazim yang sering timbul ketika mempelajari atau memasang sistem ini, disertakan jawapan ringkas dan padat untuk membantu anda memahami lebih jelas.
Apakah maksud DOL dalam sistem kawalan motor?
- DOL ialah singkatan kepada Direct-On-Line, iaitu kaedah menghidupkan motor elektrik secara terus ke bekalan kuasa tanpa sebarang pengurangan voltan permulaan.
- Ia merupakan sistem paling asas dalam penghidupan motor.
Kenapa overload relay penting dalam litar kawalan DOL?
- Ia melindungi motor daripada kerosakan akibat arus lebihan.
- Relay ini akan memutuskan sambungan kuasa secara automatik apabila arus melebihi nilai yang ditetapkan.
Apa perbezaan antara litar kuasalitar kawalan?
- Litar kuasa membawa arus tinggi dan menghidupkan motor.
- Litar kawalan membawa arus rendah dan mengawal komponen seperti contactor dan butang tekan.
Bolehkah sistem DOL digunakan untuk semua jenis motor?
- Tidak. DOL hanya sesuai untuk motor bersaiz kecil hingga sederhana yang tidak memerlukan kawalan permulaan arus.
- Motor yang besar memerlukan sistem seperti star-delta atau soft starter.
Apa fungsi lampu penunjuk dalam sistem DOL?
- Sebagai penunjuk visual sama ada motor sedang beroperasi, berhenti, atau menghadapi gangguan.
- Ia membantu dalam pemantauan pantas oleh operator.
Adakah pemasangan DOL perlu ikut piawaian rasmi?
- Ya, perlu mengikut spesifikasi dan piawaian tempatan seperti yang ditetapkan oleh JKR atau agensi kejuruteraan kerajaan.
- Ini bagi memastikan keselamatan, kecekapan dan pematuhan undang-undang.
Dalam industri ringan pula, DOL digunakan untuk operasi mesin kecil yang tidak memerlukan kawalan kompleks seperti soft starter atau VFD.
Kos yang rendah dan kemudahan penyelenggaraan menjadikan sistem ini sebagai pilihan utama bagi pengusaha tempatan.
Melalui latihan praktikal yang berstruktur dan berasaskan piawaian tempatan, pelajar dan juruteknik akan lebih bersedia menghadapi cabaran dunia sebenar.
Sistem DOL bukan sekadar alat pembelajaran, tetapi asas kukuh untuk pemahaman sistem automasi dan kawalan yang lebih canggih.
