Listrik.my – dalam dunia elektrik domestik, mengenal pasti fungsi setiap komponen bukan sahaja penting untuk pemasangan yang betul tetapi juga menjadi asas keselamatan yang tidak boleh dikompromi.
Salah satu elemen yang paling mudah diabaikan namun berisiko besar jika tersilap tafsir ialah warna wayar terutamanya wayar merah.
Bagi kebanyakan pengguna harian atau bahkan pelajar teknikal yang baru berjinak dengan asas elektrik, persoalan seperti “Apakah fungsi wayar warna merah?” sering muncul apabila mereka melihat susunan kabel dalam suis atau soket di rumah.
Di sinilah pentingnya memahami kod warna dalam pendawaian elektrik mengikut piawaian Malaysia.
Pengetahuan ini bukan sahaja berguna ketika memasang lampu atau kipas siling, tetapi juga penting apabila ingin mengenal pasti wayar sebelum melakukan kerja penyelenggaraan sendiri.
Penjelasan di bawah akan memperincikan peranan wayar merah dalam sistem elektrik satu dan tiga fasa, kenapa ia dikenali sebagai wayar hidup, serta bagaimana kita boleh mengelakkan kesilapan sambungan yang boleh mengundang bahaya.
Pengenalan Kepada Kod Warna Wayar Elektrik di Malaysia
Sistem pendawaian elektrik yang digunakan di Malaysia mengikuti kod warna yang ditetapkan agar proses pengecaman dan penyambungan wayar menjadi lebih teratur serta selamat.
Warna-warna tersebut bukan sekadar panduan visual, tetapi berfungsi sebagai sistem isyarat yang membantu juruelektrik dan pengguna untuk mengenal pasti jenis arus yang dibawa oleh sesuatu wayar.
Pendawaian elektrik, khususnya dalam bangunan kediaman dan premis komersial, biasanya menggunakan sistem satu fasa atau tiga fasa bergantung kepada keperluan bekalan kuasa.
Dalam kedua-dua sistem ini, penggunaan warna tertentu membantu dalam mengenal pasti sama ada sesuatu wayar berfungsi sebagai fasa (hidup), neutral, atau bumi.
Pematuhan kepada kod warna ini amat penting, bukan sahaja untuk memastikan pemasangan dilakukan dengan betul, tetapi juga untuk mengelakkan kejadian tidak diingini seperti kejutan elektrik, litar pintas, atau kerosakan peralatan.
Dengan pemahaman asas terhadap sistem ini, pengguna dapat lebih yakin dan berhati-hati ketika berurusan dengan pemasangan elektrik asas.
Fungsi Wayar Merah dalam Pendawaian Elektrik
Wayar merah secara umumnya dikenali sebagai wayar hidup, juga dikenali sebagai live wire atau fasa.
Fungsinya ialah untuk membawa arus elektrik daripada sumber bekalan kebiasaannya papan agihan utama ke peranti elektrik seperti lampu, suis, kipas, atau soket.
Arus ini hanya terputus apabila suis utama dimatikan, menjadikan wayar merah sentiasa ‘bertenaga’ jika tidak diputuskan sepenuhnya dari sumber.
Menurut maklumat dalam scribd.com, wayar merah memainkan peranan penting dalam memastikan aliran elektrik sampai ke beban yang dituju.
Jika tersilap menyambung wayar ini ke terminal yang sepatutnya untuk neutral atau bumi, hasilnya boleh membahayakan dan mencetuskan kegagalan sistem.
Fungsi kritikal ini menjadikan wayar merah sangat penting untuk dikenal pasti dengan betul, terutama ketika kerja baik pulih atau penyambungan semula pendawaian dilakukan.
Kesilapan dalam mengenal pasti atau menyambung wayar hidup boleh menyebabkan peralatan tetap menerima arus walaupun suis telah dimatikan.

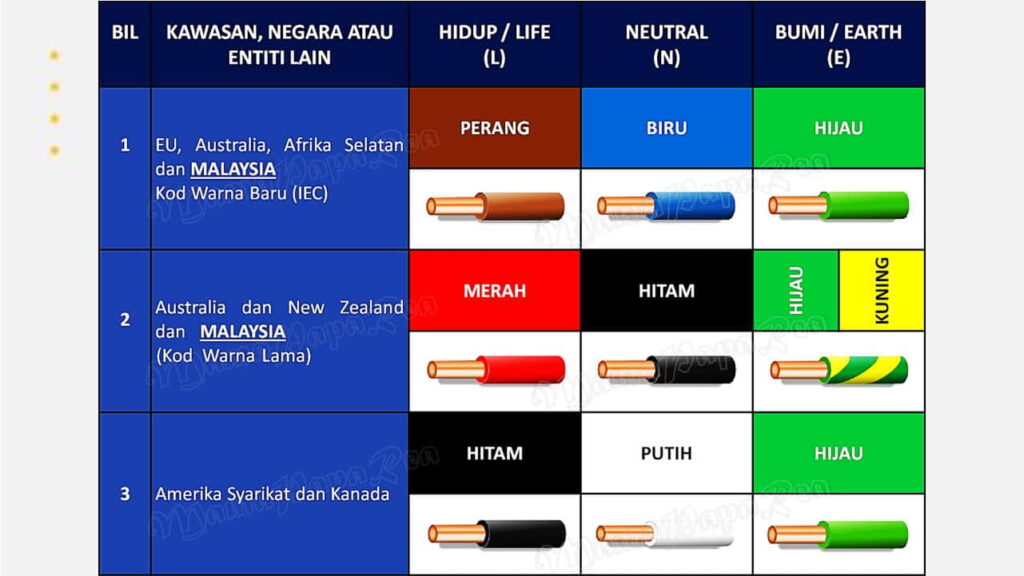

Kod Warna Wayar Mengikut Sistem Pendawaian
Piawaian warna wayar dalam sistem elektrik tidak bersifat universal, melainkan bergantung pada negara dan jenis sistem yang digunakan.
Di Malaysia, sistem ini mengikuti format yang konsisten, dan penting untuk diketahui sama ada seseorang itu berurusan dengan sistem satu fasa atau tiga fasa.
Sistem Satu Fasa
Sistem ini paling banyak digunakan dalam kediaman dan bangunan berskala kecil. Ia menggunakan tiga jenis wayar dengan kod warna seperti berikut:
- Merah atau coklat – mewakili wayar hidup (fasa), iaitu penghantar arus elektrik dari sumber ke beban.
- Hitam atau biru – mewakili neutral, yang berperanan sebagai saluran balik arus ke sumber.
- Hijau atau hijau dengan jalur kuning – mewakili bumi atau ground, yang berfungsi sebagai laluan keselamatan ketika berlaku kebocoran arus.
Dalam artikel mohdfirdaussamad.blogspot.com, penerangan tentang kod warna ini dinyatakan sebagai asas kepada sistem pendawaian satu fasa yang perlu dipatuhi oleh pengguna dan teknikal.
Sistem ini memudahkan penyelenggaraan kerana warnanya konsisten dan dikenali umum.
Sistem Tiga Fasa
Sistem ini lazimnya digunakan dalam sektor industri, kilang, dan bangunan berskala besar yang memerlukan beban kuasa tinggi. Konfigurasi warnanya adalah lebih kompleks:
- L1 (Merah) – fasa pertama
- L2 (Kuning) – fasa kedua
- L3 (Biru) – fasa ketiga
- Neutral (Hitam) – laluan balik arus
- Bumi (Hijau atau hijau-kuning) – saluran keselamatan
Maklumat ini dijelaskan dalam Wikipedia Bahasa Melayu, yang menunjukkan betapa pentingnya pembezaan warna untuk memastikan kesinambungan sistem dan keselamatan pemasangan.
Dengan pemahaman kod warna ini, penyambungan antara panel suis utama dan mesin atau peralatan elektrik industri dapat dilakukan dengan lebih efisien dan teratur.
Ia juga mengurangkan risiko kerosakan apabila kerja penyelenggaraan dilakukan.
Kenapa Penting Kenal Pasti Wayar Merah Dengan Betul
Pengenalpastian yang tepat terhadap wayar merah bukan sahaja penting dari segi teknikal tetapi juga menyentuh aspek keselamatan yang tidak boleh dikompromi.
Salah satu isu serius yang sering berlaku ialah sambungan polariti songsang apabila wayar hidup dan neutral disambung secara terbalik.
Hal ini boleh menyebabkan peranti elektrik kekal menerima arus walaupun suis telah dimatikan.
Dalam situasi tertentu, ia juga boleh menyebabkan peralatan menjadi rosak atau mencetuskan kejutan elektrik kepada pengguna.
Sebagaimana dijelaskan dalam sumber scribd.com, kesalahan dalam polariti boleh mengakibatkan suis tidak memutuskan arus seperti yang sepatutnya.
Kita boleh bayangkan bahaya yang terjadi apabila seorang tukang pasang lampu siling memegang wayar yang kelihatan ‘mati’ tetapi sebenarnya masih aktif kerana kesilapan polariti.
Ini bukan sahaja membahayakan nyawa, tetapi juga menyebabkan pemasangan tidak tahan lama dan berisiko tinggi untuk litar pintas.
Kod Warna Rasmi & Rujukan Standard Malaysia
Di Malaysia, pematuhan terhadap kod warna pendawaian bukanlah sekadar saranan, tetapi menjadi sebahagian daripada standard keselamatan yang digariskan oleh Suruhanjaya Tenaga.
Dalam dokumen rasmi Garis Panduan Pendawaian Elektrik Pepasangan Domestik, dinyatakan bahawa penggunaan warna dalam sistem pendawaian perlu selaras dengan piawaian SIRIM dan MS IEC yang diiktiraf.
Kepatuhan terhadap panduan ini bukan sahaja memastikan kerja pemasangan atau pembaikan dilakukan dengan cara yang sah, malah memberi jaminan bahawa pemasangan tersebut tidak membahayakan nyawa dan harta benda.
Standard ini turut merangkumi penggunaan warna dalam semua jenis kabel termasuk kabel NYY, PVC dan TRS yang digunakan secara meluas dalam rumah kediaman mahupun sektor industri.
Amalan Keselamatan dan Tip Praktikal Untuk Wayar Merah
Keselamatan dalam berurusan dengan wayar merah atau mana-mana komponen elektrik tidak sepatutnya dipandang ringan.
Meskipun kerja kecil seperti menukar suis atau memasang kipas kelihatan mudah, kesalahan kecil boleh membawa kepada akibat besar.
Oleh itu, terdapat beberapa amalan yang boleh dijadikan panduan praktikal bagi memastikan keselamatan sentiasa diutamakan:
- Padamkan bekalan elektrik utama – Sebelum melakukan sebarang kerja elektrik, pastikan suis utama dipadamkan. Jangan bergantung pada suis kecil sahaja, sebaliknya pastikan sumber utama benar-benar tidak berfungsi.
- Gunakan alat ujian elektrik – Multimeter atau test pen boleh membantu mengesan kehadiran arus pada wayar merah. Langkah ini penting bagi memastikan tiada aliran arus secara tidak sengaja.
- Elakkan sentuhan langsung dengan wayar merah – Walaupun nampak selamat, wayar merah perlu dianggap sebagai sentiasa beraliran sehingga dibuktikan sebaliknya.
- Label atau tandakan wayar – Dalam situasi di mana terdapat banyak kabel berwarna serupa, gunakan penanda atau label bagi memudahkan pengecaman semula.
- Serahkan kepada pakar – Untuk kerja-kerja yang melibatkan litar kompleks atau voltan tinggi, rujuklah juruelektrik bertauliah bagi mengelakkan kesilapan kritikal.
Dalam artikel my.hongzhoucable.com, turut ditegaskan bahawa memahami fungsi setiap warna wayar adalah sebahagian daripada langkah keselamatan, bukannya sekadar kefahaman teknikal.
Kepatuhan terhadap langkah-langkah ini dapat mencegah kecederaan dan memastikan integriti sistem elektrik kekal terjaga. Jika diamalkan secara konsisten, ia juga membantu membina tabiat keselamatan yang baik di kalangan pengguna.
Dengan pemahaman mendalam mengenai fungsi wayar merah, kita dapat melihat bahawa elemen kecil ini membawa tanggungjawab besar dalam menjamin kelancaran dan keselamatan sistem elektrik.
Memastikan penyambungan dilakukan mengikut kod warna yang betul, mengenal pasti potensi risiko, serta mengambil langkah berjaga-jaga sewajarnya boleh menjadi garis pemisah antara pemasangan selamat dan kemalangan berbahaya.
Pengetahuan ini bukan sekadar bermanfaat untuk juruelektrik, tetapi turut penting untuk setiap pengguna yang berinteraksi dengan sistem elektrik di rumah mereka sendiri.
Soalan Umum Mengenai Fungsi Wayar Warna Merah dalam Pendawaian
Untuk melengkapi pemahaman yang telah dibincangkan dalam artikel ini, berikut adalah beberapa pertanyaan yang sering timbul daripada pembaca berkaitan dengan fungsi wayar warna merah.
Bahagian ini bertujuan menjelaskan perkara asas yang mungkin masih membingungkan, terutama bagi mereka yang baru mula memahami sistem pendawaian elektrik di rumah atau premis perniagaan.
Apakah perbezaan antara wayar merah dan wayar hitam dalam sistem satu fasa?
- Wayar merah berfungsi sebagai wayar hidup (fasa) yang membawa arus elektrik.
- Wayar hitam pula ialah wayar neutral yang menyalurkan arus kembali ke sumber elektrik.
Adakah wayar merah membawa arus elektrik sepanjang masa?
- Ya, selagi suis utama tidak dimatikan, wayar merah kekal beraliran dan dianggap aktif.
- Ia hanya benar-benar tidak aktif apabila bekalan kuasa utama diputuskan.
Apa risiko jika tersilap sambung wayar merah ke tempat neutral?
- Boleh menyebabkan polariti songsang, di mana suis tidak memutuskan arus dengan betul.
- Ini berpotensi mencetuskan kejutan elektrik atau kerosakan peralatan.
Bagaimana cara paling selamat untuk mengenal pasti wayar merah sebelum menyentuh?
- Gunakan test pen atau multimeter untuk mengesan kehadiran arus.
- Pastikan bekalan elektrik telah dipadamkan sebelum mula bekerja.
Dalam sistem tiga fasa, kenapa wayar merah hanya digunakan sebagai L1?
- Kerana sistem tiga fasa mempunyai tiga fasa berbeza: L1 (merah), L2 (kuning), dan L3 (biru).
- Pembahagian ini membantu menyebarkan beban secara seimbang dalam sistem elektrik berskala besar.
Perlukah wayar merah ditandakan semula jika pendawaian diubah?
- Ya, amat disarankan untuk melabel semula jika posisi atau fungsi wayar berubah.
- Ini penting untuk rujukan masa depan dan keselamatan pihak lain yang melakukan penyelenggaraan.
Dengan menjawab soalan-soalan ini, diharapkan pembaca dapat memahami lebih dalam lagi peranan dan keperluan mengenal pasti wayar merah dalam sistem pendawaian elektrik.
Pengetahuan asas ini sangat penting bukan sahaja untuk kerja teknikal, tetapi juga untuk keselamatan diri dan kediaman.
